44
de | Montage an einem Rohr
F.01U.164.478 | 2.0 | 2010.05
Installation im Außenbereich: Befestigen Sie die
folgenden O-Ringe (im Lieferumfang der AutoDome Easy II
Kamera für den Außeneinsatz enthalten) an den unten
dargestellten Positionen:

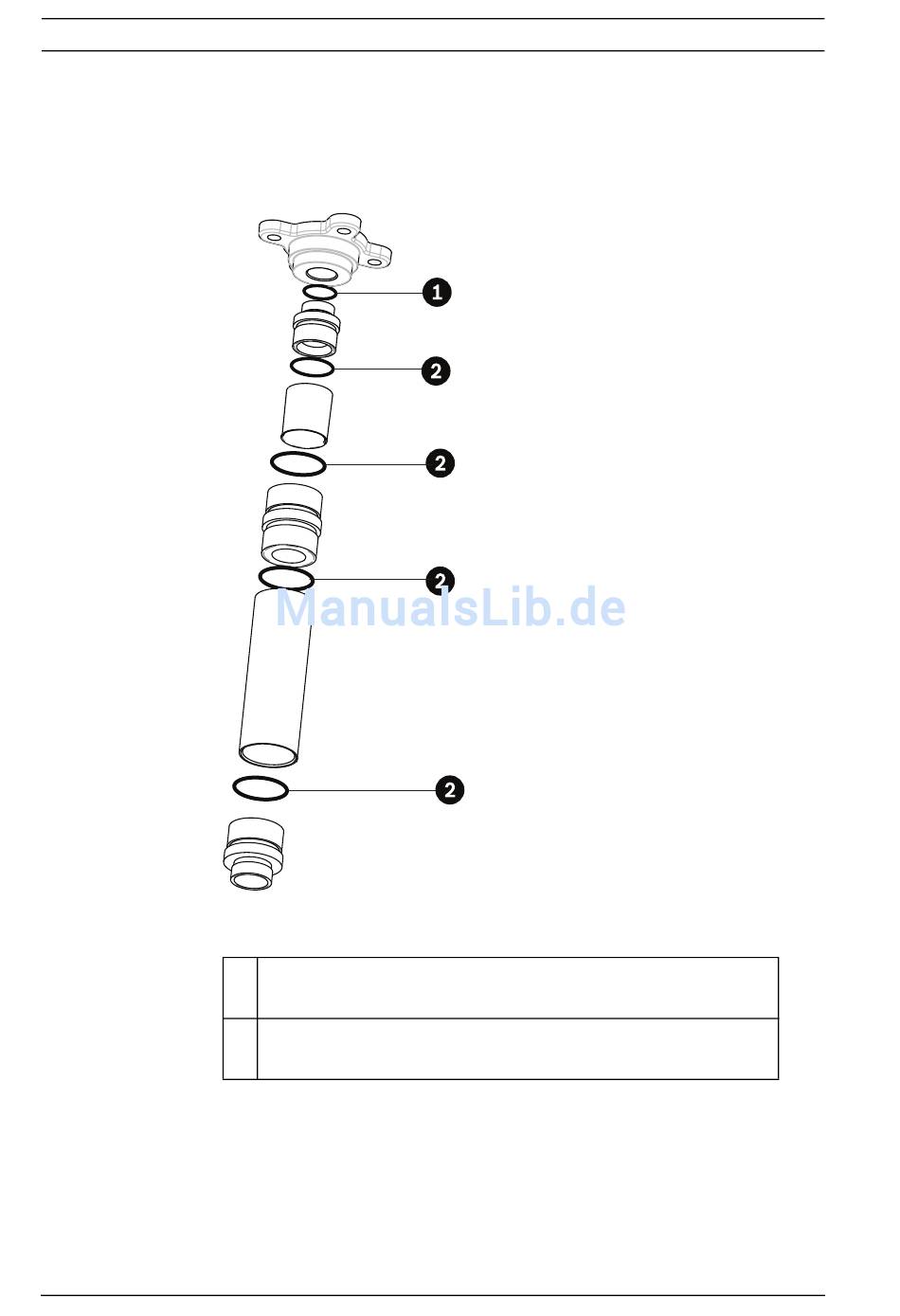

Bild 7.3 Positionen der O-Ringe für eine Installation im Außenbe-
reich
1 O-Ring; 21,82 mm Innendurchmesser x 3,00 mm
Schnurstärke
2 O-Ring; 29,74 mm Innendurchmesser x 3,00 mm
Schnurstärke
a.
Fügen Sie einen O-Ring mit einem Innendurchmesser
von 21,82 mm und einer Schnurstärke von 3,00 mm
(Element 1 oben) zwischen dem Flanschgewinde und
dem oberen Gewinde des Verbindungsstücks ein.
Installationshandbuch
AutoDome Easy II
Bosch Security Systems, Inc.
