38
de | Unterputz-Montage
8.
9.
10. Befestigen Sie die Kamera an der Montageplatte, indem
F.01U.164.478 | 2.0 | 2010.05
Schließen Sie die entsprechenden Anschlüsse der Kamera
an die Gegensteckverbinder der Decke an.

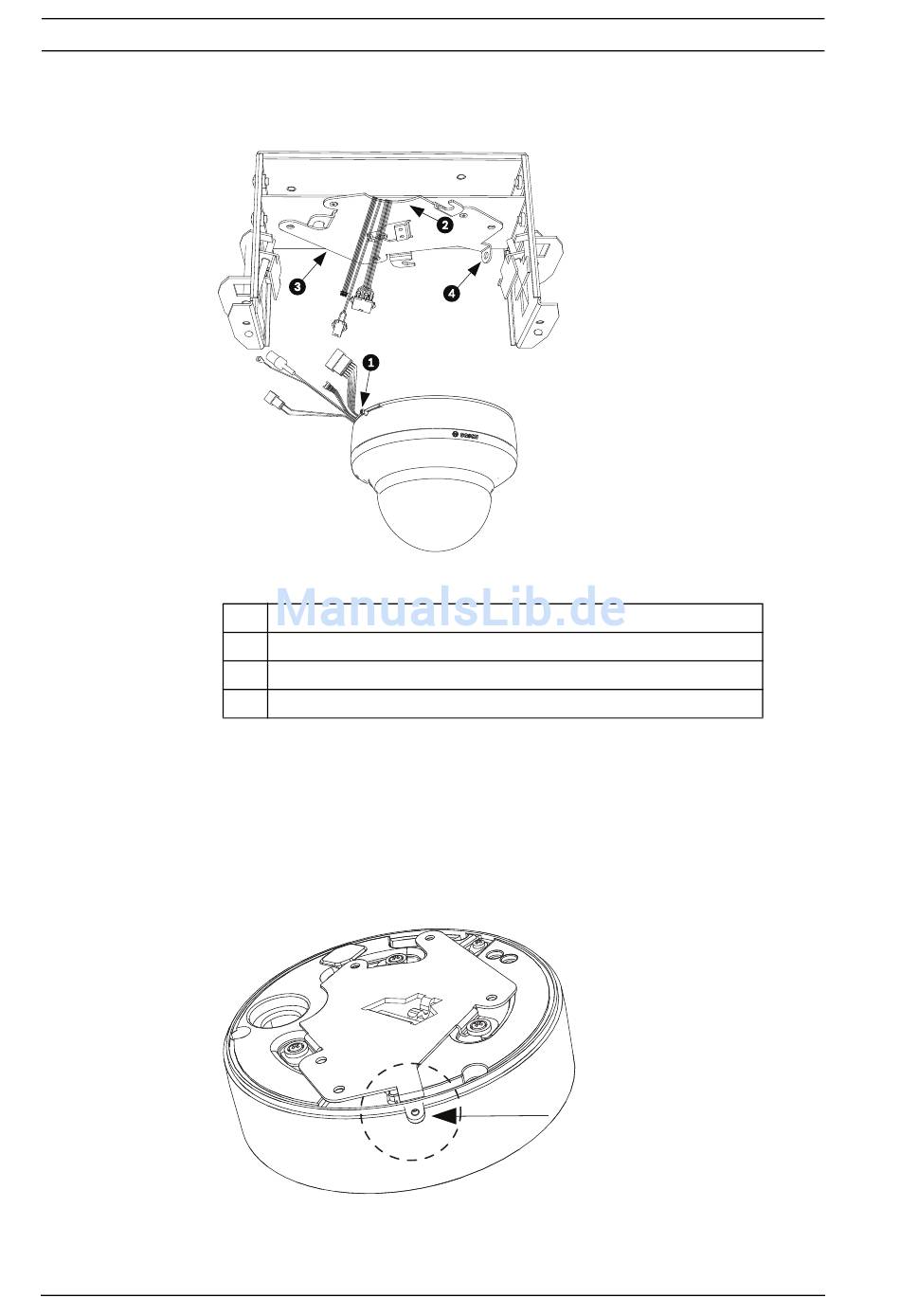

Bild 6.7 Verbinden der entsprechenden Anschlüsse
1
Sicherungsschraube
2
Sichelförmige Aussparung
3
Montageplatte
4
Senkrechte Lasche
Führen Sie die Kabel seitlich entlang der Montageplatte
mit der sichelförmigen Aussparung.
Sie die senkrechte Lasche in den eingelassenen Schlitz an
der Oberseite des Kamera-Domes rechts neben der
Sicherungsschraube einführen.
Bild 6.8 Festziehen der Sicherungsschraube
Installationshandbuch
AutoDome Easy II
Bosch Security Systems, Inc.
