AutoDome Easy II
2.
3.
4.
5.
Bosch Security Systems, Inc.
280.0
(11.02)

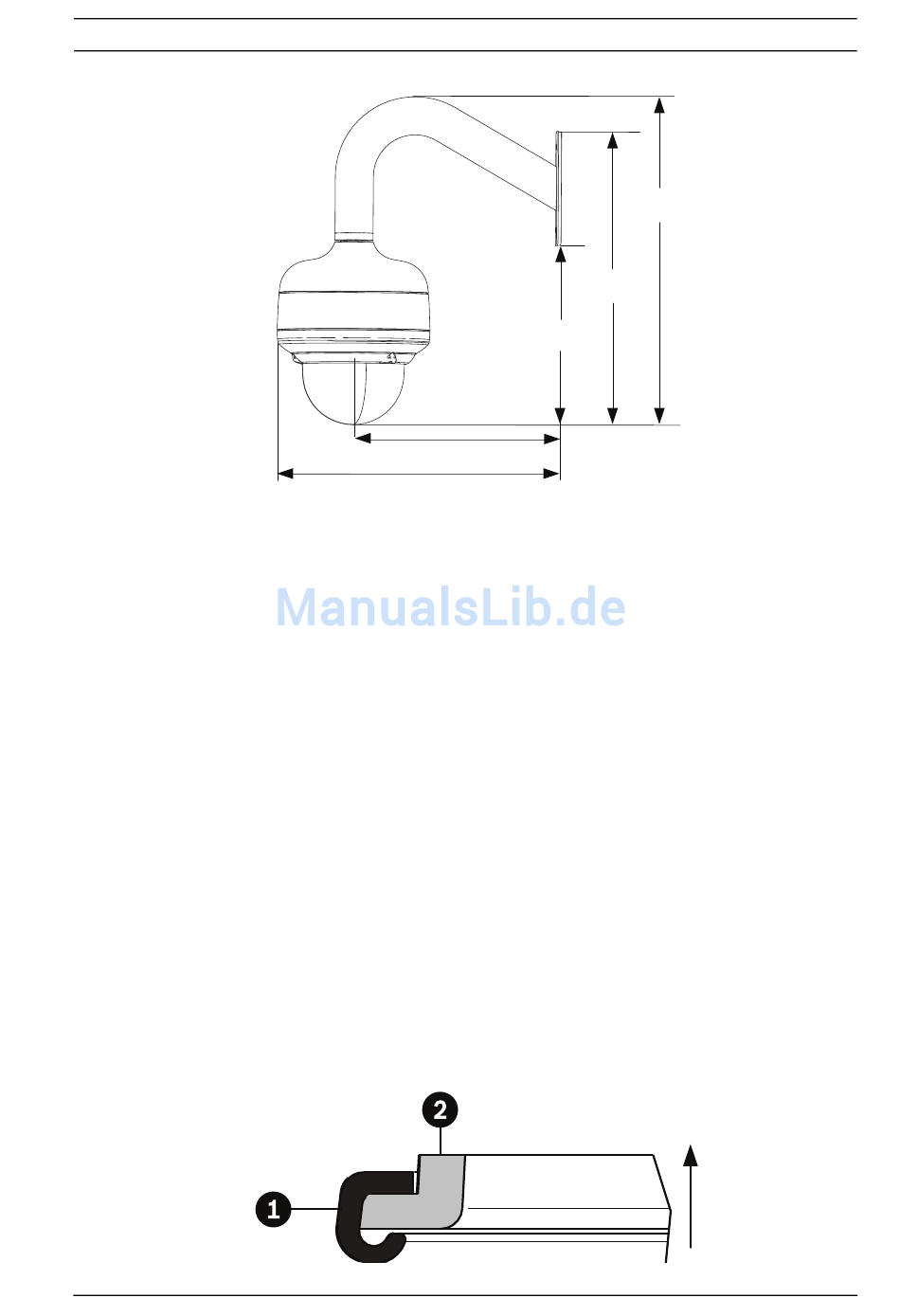

Bild 5.4 Abmessungen der Wandhalterung
Verwenden Sie die vier (4) Löcher in der Wandhalterung
als Schablone, und markieren Sie die Position der für die
Befestigung benötigten Löcher.
Bohren Sie an den entsprechenden Stellen die vier (4)
Löcher für die Montage (Schrauben nicht im Lieferumfang
enthalten). Verwenden Sie Schrauben mit einer Länge von
mindestens 10 mm.
Bohren Sie in der Mitte der vier Löcher für die Befestigung
des Arms ein fünftes Loch (maximal 20 mm).
Stellen Sie sicher, dass die Dichtung fest um den Haltering
sitzt. Wenn die Dichtung und der Haltering getrennt sind:
a.
Machen Sie die flache Seite der Dichtung und den
Absatz an der Seite des Halterings ausfindig.
b.
Platzieren Sie die flache Seite der Dichtung (Element
1, unten) auf dem Absatz des Halterings (Element 2).
In der Abbildung unten ist ein Querschnitt der
Dichtung auf dem Haltering dargestellt.
Installationshandbuch
Montage an einer Wand | de
301.0
(11.8)
188.0
(7.4)
203.5
(8.01)
334.0
(13.1)
F.01U.164.478 | 2.0 | 2010.05
25
