Siemens simovert masterdrives Betriebsanleitung Seite 25

05.2005
Siemens AG 6SE7087-6NP85-0AA0
SIMOVERT MASTERDRIVES
Bremswiderstand
Ausgang Melderelais X91
Zwischenkreis-
verschienung
externe DC24 V Einspeisung X9
Melde-LED
DC24 V Ausgang,
RS485 (USS) X100
Operation Panel X320
Halterung für Operation Panel
Netzanschluss X1

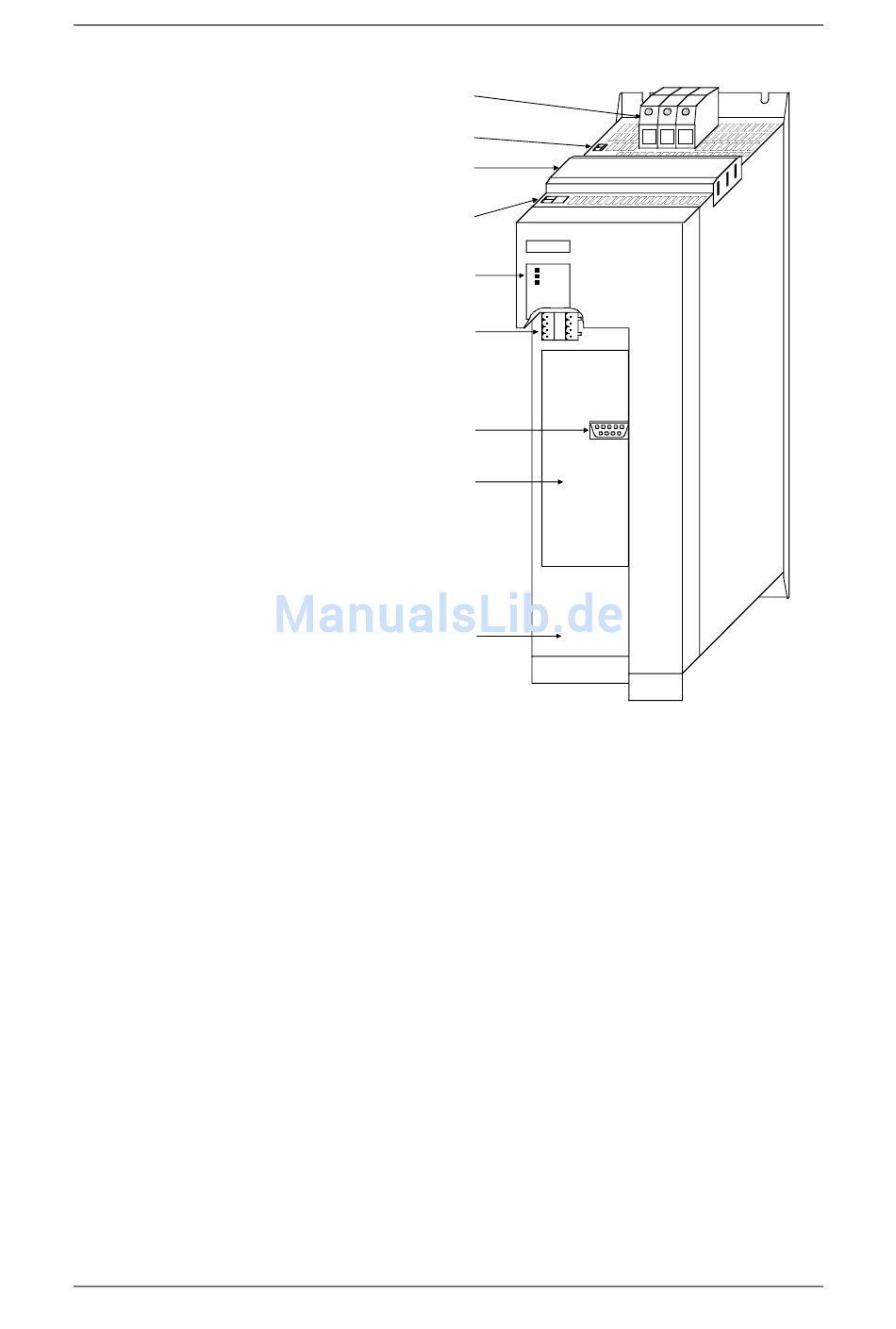

Bild 7-2 Anschlussübersicht E-Einheiten 50 kW / 100 kW
Betriebsanleitung
X6
X3
SIEMENS
Run
Failure
Chopper
active
X100
Anschließen
PE G H
PE3
−
+
7-3
