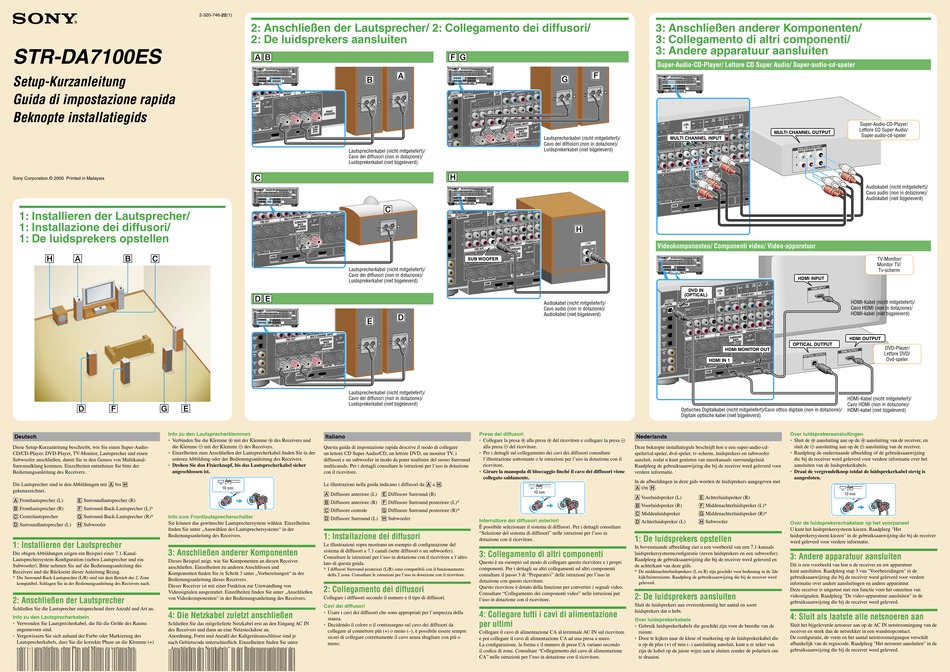

Sony STR-DA7100ES Kurzanleitung

STR-DA7100ES
Setup-Kurzanleitung
Guida di impostazione rapida
Beknopte installatiegids
Sony Corporation © 2005 Printed in Malaysia
1: Installieren der Lautsprecher/
1: Installazione dei diffusori/
1: De luidsprekers opstellen
Info zu den Lautsprecherklemmen
Deutsch
• Verbinden Sie die Klemme
die Klemme
Diese Setup-Kurzanleitung beschreibt, wie Sie einen Super-Audio-
• Einzelheiten zum Anschließen der Lautsprecherkabel finden Sie in der
CD/CD-Player, DVD-Player, TV-Monitor, Lautsprecher und einen
Subwoofer anschließen, damit Sie in den Genuss von Multikanal- unteren Abbildung oder der Bedienungsanleitung des Receivers.
Surroundklang kommen. Einzelheiten entnehmen Sie bitte der • Drehen Sie den Fixierknopf, bis das Lautsprecherkabel sicher
angeschlossen ist.
Bedienungsanleitung des Receivers.
 
Die Lautsprecher sind in den Abbildungen mit bis
gekennzeichnet.
 
Frontlautsprecher (L) Surroundlautsprecher (R)
 
Frontlautsprecher (R) Surround-Back-Lautsprecher (L)*
 Centerlautsprecher  Surround-Back-Lautsprecher (R)* Info zum Frontlautsprecherschalter
Sie können das gewünschte Lautsprechersystem wählen. Einzelheiten
 Surroundlautsprecher (L)  Subwoofer
finden Sie unter „Auswählen des Lautsprechersystems" in der
Bedienungsanleitung des Receivers.
1: Installieren der Lautsprecher
3: Anschließen anderer Komponenten
Die obigen Abbildungen zeigen ein Beispiel einer 7.1-Kanal-
Lautsprechersystem-Konfiguration (sieben Lautsprecher und ein
Dieses Beispiel zeigt, wie Sie Komponenten an diesen Receiver
Subwoofer). Bitte nehmen Sie auf die Bedienungsanleitung des
anschließen. Einzelheiten zu anderen Anschlüssen und
Receivers und die Rückseite dieser Anleitung Bezug.
Komponenten finden Sie in Schritt 3 unter „Vorbereitungen" in der
* Die Surround-Back-Lautsprecher (L/R) sind mit dem Betrieb der 2. Zone
Bedienungsanleitung dieses Receivers.
kompatibel. Schlagen Sie in der Bedienungsanleitung des Receivers nach.
Dieser Receiver ist mit einer Funktion zur Umwandlung von
Videosignalen ausgestattet. Einzelheiten finden Sie unter „Anschließen
2: Anschließen der Lautsprecher
von Videokomponenten" in der Bedienungsanleitung des Receivers.
Schließen Sie die Lautsprecher entsprechend ihrer Anzahl und Art an.
4: Die Netzkabel zuletzt anschließen
Info zu den Lautsprecherkabeln
• Verwenden Sie Lautsprecherkabel, die für die Größe des Raums Schließen Sie das mitgelieferte Netzkabel erst an den Eingang AC IN
angemessen sind. des Receivers und dann an eine Netzsteckdose an.
• Vergewissern Sie sich anhand der Farbe oder Markierung des Anordnung, Form und Anzahl der Kaltgeräteanschlüsse sind je
Lautsprecherkabels, dass Sie die korrekte Phase an die Klemme (+)
nach Gebietscode unterschiedlich. Einzelheiten finden Sie unter
oder (–) anschließen, ohne Plus und Minus zu vertauschen. „Anschließen des Netzkabels" in der Bedienungsanleitung des
Receivers.
2-320-746-22(1)
2: Anschließen der Lautsprecher/ 2: Collegamento dei diffusori/
2: De luidsprekers aansluiten
Lautsprecherkabel (nicht mitgeliefert)/
Cavo dei diffusori (non in dotazione)/
Luidsprekerkabel (niet bijgeleverd)
Lautsprecherkabel (nicht mitgeliefert)/
Cavo dei diffusori (non in dotazione)/
Luidsprekerkabel (niet bijgeleverd)
Lautsprecherkabel (nicht mitgeliefert)/
Cavo dei diffusori (non in dotazione)/
Luidsprekerkabel (niet bijgeleverd)
Italiano
 mit der Klemme  des Receivers und
 mit der Klemme  des Receivers.
Questa guida di impostazione rapida descrive il modo di collegare
un lettore CD Super Audio/CD, un lettore DVD, un monitor TV, i
diffusori e un subwoofer in modo da poter usufruire del suono Surround
multicanale. Per i dettagli consultare le istruzioni per l'uso in dotazione
con il ricevitore.
Le illustrazioni nella guida indicano i diffusori da
10 mm

Diffusore anteriore (L)

Diffusore anteriore (R)

Diffusore centrale

Diffusore Surround (L)
1: Installazione dei diffusori
Le illustrazioni sopra mostrano un esempio di configurazione del
sistema di diffusori a 7.1 canali (sette diffusori e un subwoofer).
Consultare le istruzioni per l'uso in dotazione con il ricevitore e l'altro
lato di questa guida.
* I diffusori Surround posteriori (L/R) sono compatibili con il funzionamento
della 2 zona. Consultare le istruzioni per l'uso in dotazione con il ricevitore.
2: Collegamento dei diffusori
Collegare i diffusori secondo il numero e il tipo di diffusori.
Cavi dei diffusori
• Usare i cavi dei diffusori che sono appropriati per l'ampiezza della
stanza.
• Decidendo il colore o il contrassegno sul cavo dei diffusori da
collegare al connettore più (+) o meno (–), è possibile essere sempre
sicuri di collegare correttamente il cavo senza sbagliare con più o
meno.
Lautsprecherkabel (nicht mitgeliefert)/
Cavo dei diffusori (non in dotazione)/
Luidsprekerkabel (niet bijgeleverd)
Audiokabel (nicht mitgeliefert)/
Cavo audio (non in dotazione)/
Audiokabel (niet bijgeleverd)
Prese dei diffusori
• Collegare la presa  alla presa  del ricevitore e collegare la presa
alla presa  del ricevitore.
• Per i dettagli sul collegamento dei cavi dei diffusori consultare
l'illustrazione sottostante o le istruzioni per l'uso in dotazione con il
ricevitore.
• Girare la manopola di bloccaggio finché il cavo dei diffusori viene
collegato saldamente.
 
a .
10 mm

Diffusore Surround (R)

Diffusore Surround posteriore (L)*

Diffusore Surround posteriore (R)*

Subwoofer
Interruttore dei diffusori anteriori
È possibile selezionare il sistema di diffusori. Per i dettagli consultare
"Selezione del sistema di diffusori" nelle istruzioni per l'uso in
dotazione con il ricevitore.
3: Collegamento di altri componenti
Questo è un esempio sul modo di collegare questo ricevitore e i propri
componenti. Per i dettagli su altri collegamenti ed altri componenti
consultare il passo 3 di "Preparativi" delle istruzioni per l'uso in
dotazione con questo ricevitore.
Questo ricevitore è dotato della funzione per convertire i segnali video.
Consultare "Collegamento dei componenti video" nelle istruzioni per
l'uso in dotazione con il ricevitore.
4: Collegare tutti i cavi di alimentazione
per ultimi
Collegare il cavo di alimentazione CA al terminale AC IN sul ricevitore
e poi collegare il cavo di alimentazione CA ad una presa a muro.
La configurazione, la forma e il numero di prese CA variano secondo
il codice di zona. Consultare "Collegamento del cavo di alimentazione
CA" nelle istruzioni per l'uso in dotazione con il ricevitore.
3: Anschließen anderer Komponenten/
3: Collegamento di altri componenti/
3: Andere apparatuur aansluiten
Super-Audio-CD-Player/ Lettore CD Super Audio/ Super-audio-cd-speler
Videokomponenten/ Componenti video/ Video-apparatuur
Optisches Digitalkabel (nicht mitgeliefert)/Cavo ottico digitale (non in dotazione)/
Digitale optische kabel (niet bijgeleverd)
Over luidsprekeraansluitingen
Nederlands
 • Sluit de
sluit de
Deze beknopte installatiegids beschrijft hoe u een super-audio-cd-
• Raadpleeg de onderstaande afbeelding of de gebruiksaanwijzing
speler/cd-speler, dvd-speler, tv-scherm, luidsprekers en subwoofer
aansluit, zodat u kunt genieten van meerkanaals surroundgeluid. die bij de receiver werd geleverd voor verdere informatie over het
Raadpleeg de gebruiksaanwijzing die bij de receiver werd geleverd voor aansluiten van de luidsprekerkabels.
• Draai de vergrendelknop totdat de luidsprekerkabel stevig is
verdere informatie.
aangesloten.
In de afbeeldingen in deze gids worden de luidsprekers aangegeven met
 t/m  .
 
Voorluidspreker (L) Achterluidspreker (R)
 
Voorluidspreker (R) Middenachterluidspreker (L)*
 Middenluidspreker  Middenachterluidspreker (R)*
 Achterluidspreker (L)  Subwoofer
Over de luidsprekerschakelaar op het voorpaneel
U kunt het luidsprekersysteem kiezen. Raadpleeg "Het
luidsprekersysteem kiezen" in de gebruiksaanwijzing die bij de receiver
1: De luidsprekers opstellen
werd geleverd voor verdere informatie.
In bovenstaande afbeelding ziet u een voorbeeld van een 7.1-kanaals
luidsprekersysteemconfiguratie (zeven luidsprekers en een subwoofer). 3: Andere apparatuur aansluiten
Raadpleeg de gebruiksaanwijzing die bij de receiver werd geleverd en
Dit is een voorbeeld van hoe u de receiver en uw apparatuur
de achterkant van deze gids.
kunt aansluiten. Raadpleeg stap 3 van "Voorbereidingen" in de
* De middenachterluidsprekers (L en R) zijn geschikt voor bediening in de 2de
kijk/luisterruimte. Raadpleeg de gebruiksaanwijzing die bij de receiver werd gebruiksaanwijzing die bij de receiver werd geleverd voor verdere
geleverd. informatie over andere aansluitingen en andere apparatuur.
Deze receiver is uitgerust met een functie voor het omzetten van
2: De luidsprekers aansluiten
videosignalen. Raadpleeg "De video-apparatuur aansluiten" in de
gebruiksaanwijzing die bij de receiver werd geleverd.
Sluit de luidsprekers aan overeenkomstig het aantal en soort
luidsprekers dat u hebt.
4: Sluit als laatste alle netsnoeren aan
Over luidsprekerkabels
Sluit het bijgeleverde netsnoer aan op de AC IN netstroomingang van de
• Gebruik luidsprekerkabels die geschikt zijn voor de breedte van de
ruimte. receiver en steek dan de netstekker in een wandstopcontact.
De configuratie, de vorm en het aantal netstroomuitgangen verschilt
• Door te kijken naar de kleur of markering op de luidsprekerkabel die
afhankelijk van de regiocode. Raadpleeg "Het netsnoer aansluiten" in de
u op de plus (+) of min (–) aansluiting aansluit, kunt u er zeker van
gebruiksaanwijzing die bij de receiver werd geleverd.
zijn de kabel op de juiste wijze aan te sluiten zonder de polariteit om
te draaien.
Super-Audio-CD-Player/
Lettore CD Super Audio/
Super-audio-cd-speler
Audiokabel (nicht mitgeliefert)/
Cavo audio (non in dotazione)/
Audiokabel (niet bijgeleverd)
TV-Monitor/
Monitor TV/
Tv-scherm
HDMI-Kabel (nicht mitgeliefert)/
Cavo HDMI (non in dotazione)/
HDMI-kabel (niet bijgeleverd)
DVD-Player/
Lettore DVD/
Dvd-speler
HDMI-Kabel (nicht mitgeliefert)/
Cavo HDMI (non in dotazione)/
HDMI-kabel (niet bijgeleverd)
 aansluiting aan op de  aansluiting van de receiver, en
 aansluiting aan op de  aansluiting van de receiver.
10 mm
