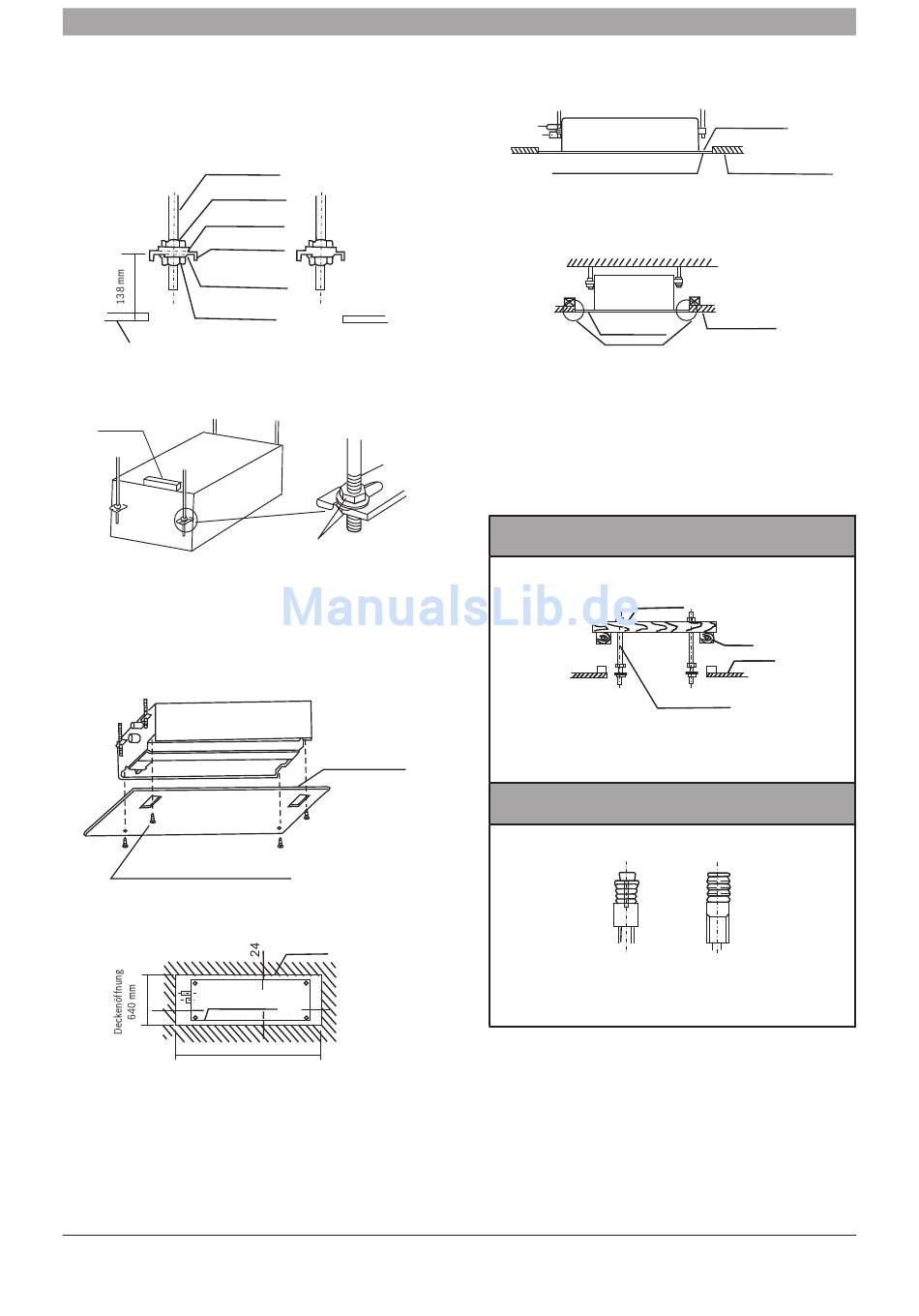

4.3 Installation der Inneneinheit
Einhängen der Inneneinheit
■
• Die Dichtung (Unterseite) 150 mm über der Decke anbringen.
Aufhängebolzen
Mutter (Oberseite)
Dichtung (Oberseite)
Installationsöse
Dichtung (Unterseite)
Mutter (Unterseite)
Unterseite der Decke
• Die untere Mutter anziehen.
Wasserwaage
Die Aufhängeschrauben in die U-förmige Nut der Hängevorrichtung
■
einsetzen. Die Inneneinheit aufhängen und mit einer Wasserwaage
ausrichten.
Die relative Position von Inneneinheit und Deckenöffnung anhand der
■
Montageschablone erneut anpassen.
Befestigungsschraube für die Platte (M4X16)
91
Kontur der Inneneinheit
1390
Länge der Deckenöffnung
Inneneinheit vom 2-Wege-Kassettentyp
Abb. 4-5
Sicher befestigen
Abb. 4-6
Montageschablone
Abb. 4-7
Bohrung
91
Abb. 4-8
•
Die Montageschablone mit den Befestigungsschrauben an der
Unterseite der Inneneinheit befestigen. Die Größe der Deckenöffnung
anhand der Montageschablone bestimmen.
Unterseite der Montageschablone
•
Die Unterseite muss bündig mit der Unterseite der Montageschablone
abschließen.
Inneneinheit
Unterseite der Montage-
schablone auf gleicher Höhe
4.4 Vorgehensweise beim Installieren der
Aufhängbolzen
Je nach Deckenkonstruktion die Montage der Aufhängebolzen entsprechend
den folgenden Abbildungen auswählen:
Tab. 4-1
Holzkonstruktion
Holzträger auf die Balken legen und Aufhängbolzen anbringen.
Holzträger
Vorhandener Betonputz
Versenkte Bolzen und Einsteckdübel verwenden.
EINBAU | 7
Montageschablone
Unterseite der Decke
Abb. 4-9
Unterseite der Decke
Abb. 4-10
Balken
Decke
Aufhängbolzen
6 720 862 931 (2016/04)
