36 Funktionsprinzip und Hardware-Beschreibung
WARNUNG!
rend die Regelungseinheit von einer externen 24 V AC Spannungsquelle gespeist wird.

Bedienpanel

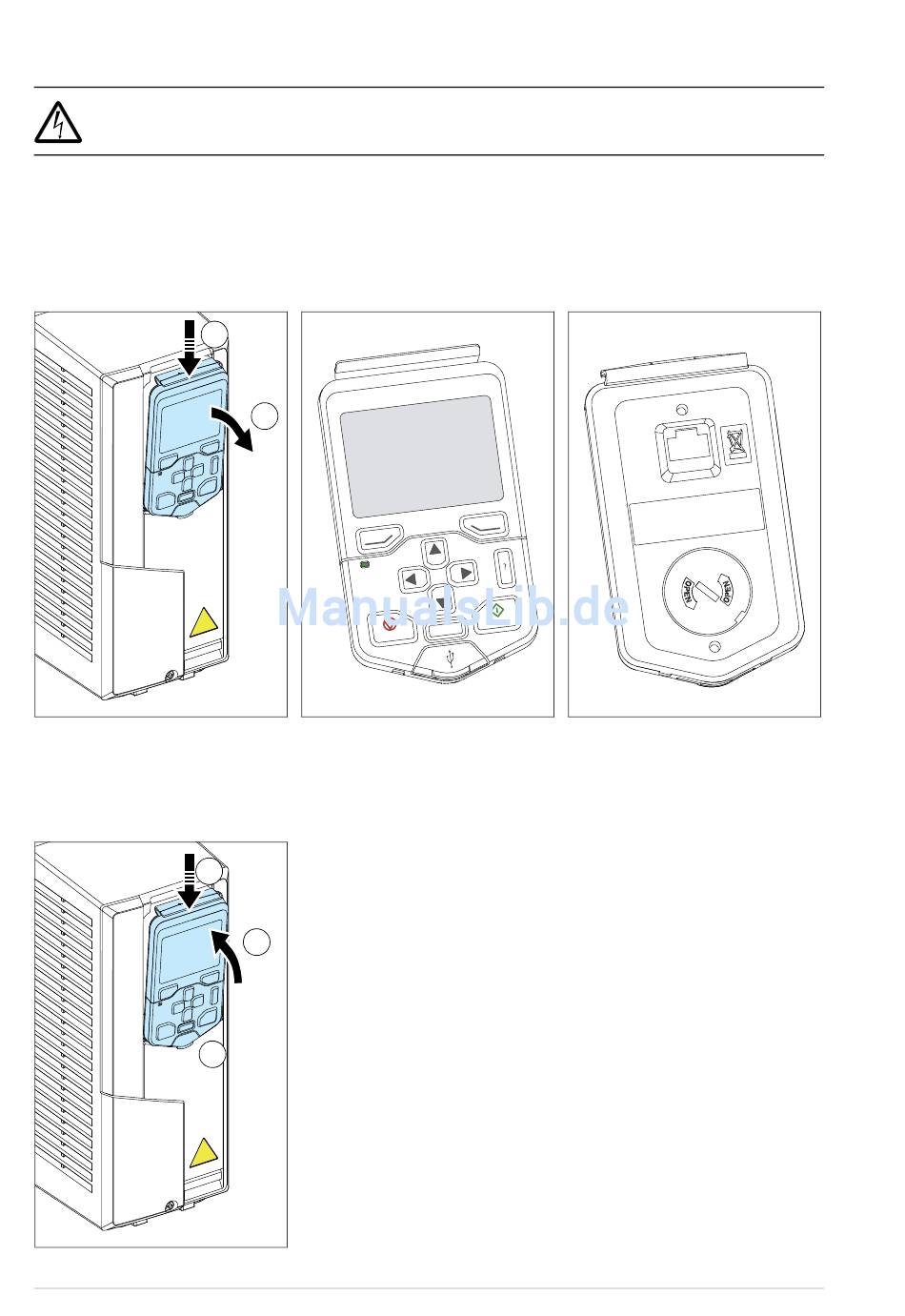

Zum Abnehmen des Bedienpanels den Halteclip oben nach unten drücken (1a) und
das Bedienpanel am oberen Ende herausziehen (1b).
1a
Zum Wiedereinsetzen das Bedienpanel mit der unteren Seite in die Halterung
einsetzen (1a), den Halteclip oben herunterdrücken (1b) und die obere Seite des
Bedienpanels in die Halterung drücken (1c).
1b
1a
Das +24 V AC Kabel nicht an die Regelungseinheit anschließen, wäh-
1b
1c
