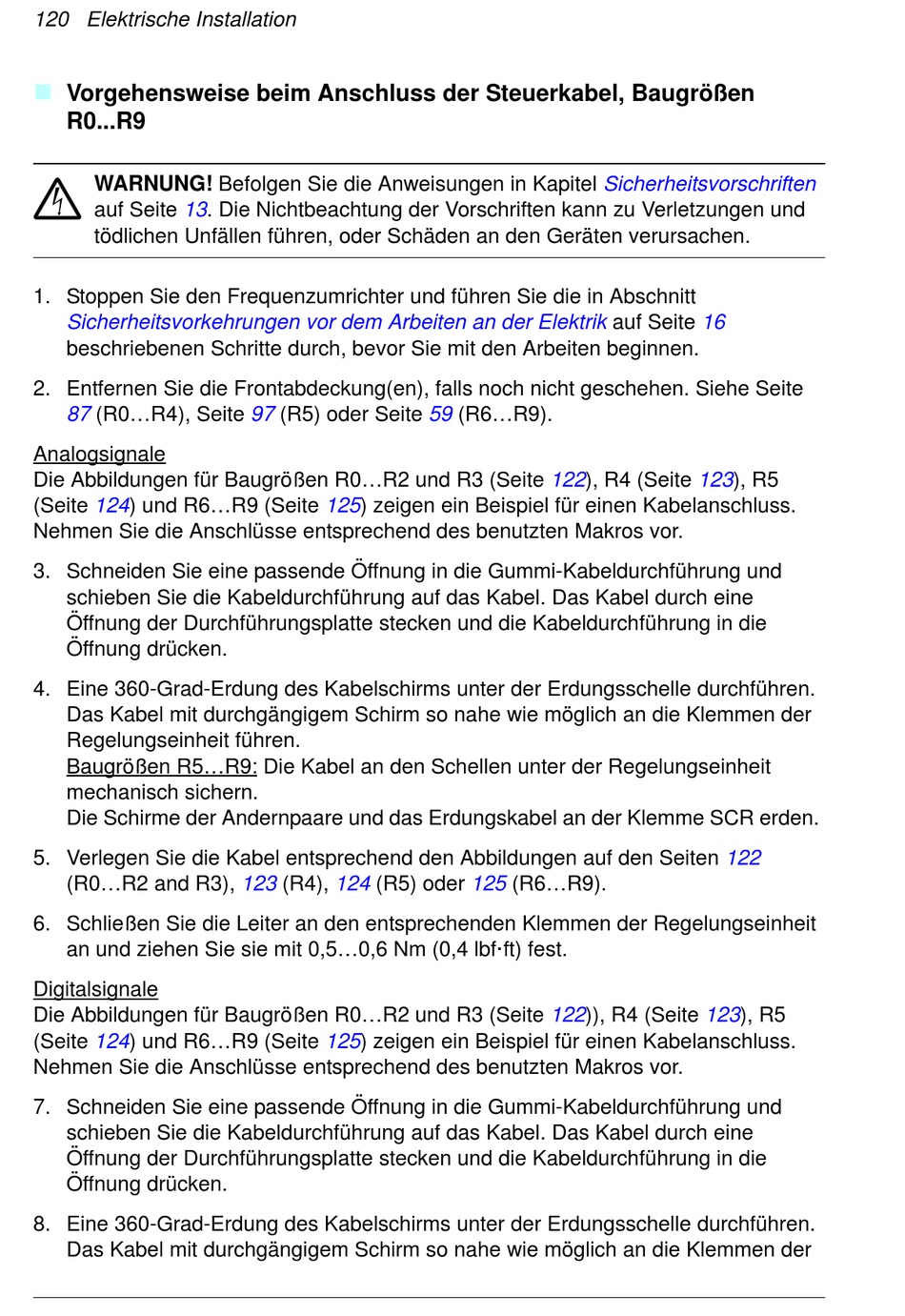

Vorgehensweise beim Anschluss der Steuerkabel, Baugrößen
R0...R9
WARNUNG! Befolgen Sie die Anweisungen in Kapitel
auf Seite 13. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und
tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.
1. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt
Sicherheitsvorkehrungen vor dem Arbeiten an der Elektrik
beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen.
2. Entfernen Sie die Frontabdeckung(en), falls noch nicht geschehen. Siehe Seite
87
(R0...R4), Seite
Analogsignale
Die Abbildungen für Baugrößen R0...R2 und R3 (Seite 122), R4 (Seite 123), R5
(Seite 124) und R6...R9 (Seite 125) zeigen ein Beispiel für einen Kabelanschluss.
Nehmen Sie die Anschlüsse entsprechend des benutzten Makros vor.
3. Schneiden Sie eine passende Öffnung in die Gummi-Kabeldurchführung und
schieben Sie die Kabeldurchführung auf das Kabel. Das Kabel durch eine
Öffnung der Durchführungsplatte stecken und die Kabeldurchführung in die
Öffnung drücken.
4. Eine 360-Grad-Erdung des Kabelschirms unter der Erdungsschelle durchführen.
Das Kabel mit durchgängigem Schirm so nahe wie möglich an die Klemmen der
Regelungseinheit führen.
Baugrößen R5...R9: Die Kabel an den Schellen unter der Regelungseinheit
mechanisch sichern.
Die Schirme der Andernpaare und das Erdungskabel an der Klemme SCR erden.
5. Verlegen Sie die Kabel entsprechend den Abbildungen auf den Seiten
(R0...R2 and R3),
6. Schließen Sie die Leiter an den entsprechenden Klemmen der Regelungseinheit
an und ziehen Sie sie mit 0,5...0,6 Nm (0,4 lbf·ft) fest.
Digitalsignale
Die Abbildungen für Baugrößen R0...R2 und R3 (Seite 122)), R4 (Seite 123), R5
(Seite 124) und R6...R9 (Seite 125) zeigen ein Beispiel für einen Kabelanschluss.
Nehmen Sie die Anschlüsse entsprechend des benutzten Makros vor.
7. Schneiden Sie eine passende Öffnung in die Gummi-Kabeldurchführung und
schieben Sie die Kabeldurchführung auf das Kabel. Das Kabel durch eine
Öffnung der Durchführungsplatte stecken und die Kabeldurchführung in die
Öffnung drücken.
8. Eine 360-Grad-Erdung des Kabelschirms unter der Erdungsschelle durchführen.
Das Kabel mit durchgängigem Schirm so nahe wie möglich an die Klemmen der
97
(R5) oder Seite
123
(R4),
124
(R5) oder
59
(R6...R9).
125
(R6...R9).
