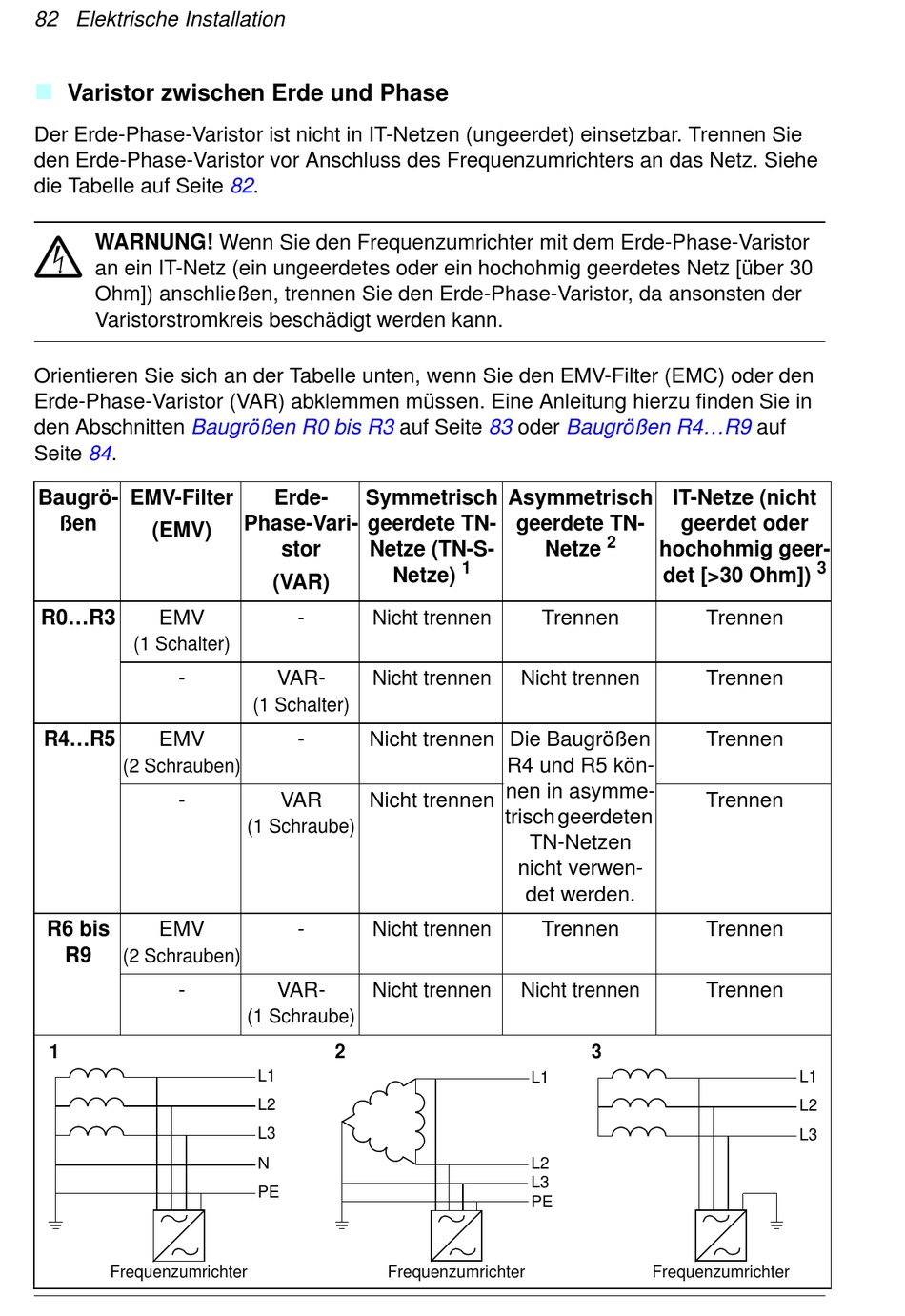

82 Elektrische Installation


Varistor zwischen Erde und Phase

Der Erde-Phase-Varistor ist nicht in IT-Netzen (ungeerdet) einsetzbar. Trennen Sie
den Erde-Phase-Varistor vor Anschluss des Frequenzumrichters an das Netz. Siehe
die Tabelle auf Seite 82.
WARNUNG! Wenn Sie den Frequenzumrichter mit dem Erde-Phase-Varistor
an ein IT-Netz (ein ungeerdetes oder ein hochohmig geerdetes Netz [über 30
Ohm]) anschließen, trennen Sie den Erde-Phase-Varistor, da ansonsten der
Varistorstromkreis beschädigt werden kann.
Orientieren Sie sich an der Tabelle unten, wenn Sie den EMV-Filter (EMC) oder den
Erde-Phase-Varistor (VAR) abklemmen müssen. Eine Anleitung hierzu finden Sie in
den Abschnitten Baugrößen R0 bis R3
Seite 84.
Baugrö- EMV-Filter
ßen
(EMV)
R0...R3 EMV
(1 Schalter)
-
R4...R5 EMV
(2 Schrauben)
-
R6 bis EMV
R9
(2 Schrauben)
-
1
Frequenzumrichter
auf Seite
Erde- Symmetrisch
Phase-Vari- geerdete TN-
stor Netze (TN-S-
Netze)
(VAR)
- Nicht trennen
VAR- Nicht trennen
(1 Schalter)
- Nicht trennen Die Baugrößen
VAR Nicht trennen
(1 Schraube)
- Nicht trennen
VAR- Nicht trennen
(1 Schraube)
2
L1
L2
L3
N
PE
Frequenzumrichter
83 oder Baugrößen R4...R9
Asymmetrisch
geerdete TN-
2
Netze
1
Trennen
Nicht trennen
R4 und R5 kön-
nen in asymme-
trisch geerdeten
TN-Netzen
nicht verwen-
det werden.
Trennen
Nicht trennen
3
L1
L2
L3
PE
auf
IT-Netze (nicht
geerdet oder
hochohmig geer-
3
det [>30 Ohm])
Trennen
Trennen
Trennen
Trennen
Trennen
Trennen
L1
L2
L3
Frequenzumrichter
