42 Mechanische Installation

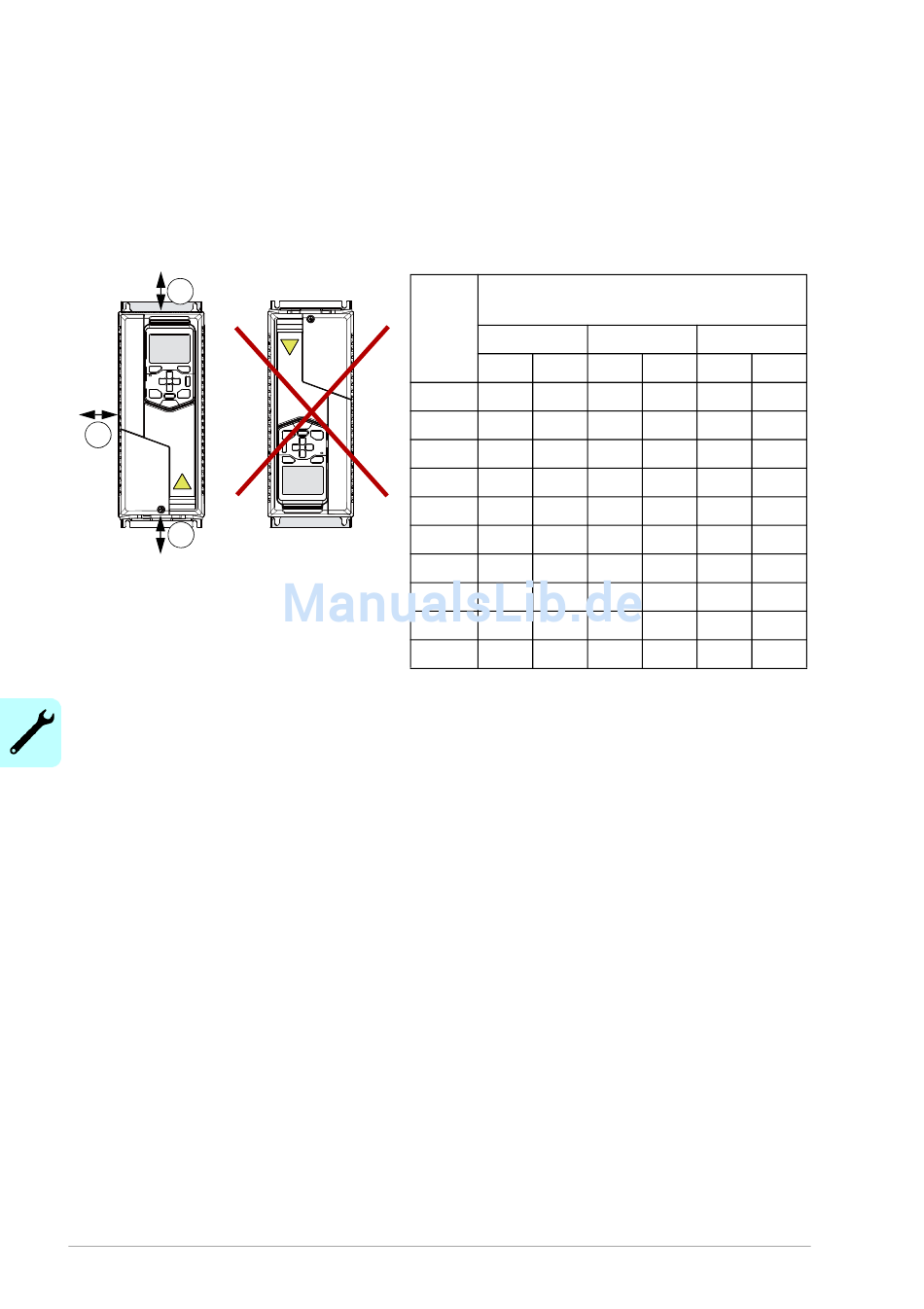

Prüfen des Aufstellortes
Der Frequenzumrichter muss an eine Wand montiert werden. Es gibt drei
Montagemöglichkeiten:
• vertikal und einzeln. Das Frequenzumrichtermodul darf nicht umgekehrt montiert
werden.
a
c
b
Bau- Vertikale Montage -
größe Freie Abstände
Oben (a)
mm in
R0 30 1,2
R1 30 1,2
R2 30 1,2
R3 53 2,1
R4 53 2,1
R5 100 3,9
R6 155 6,1
R7 155 6,1
R8 155 6,1
R9 200 7,9
1)
Der freie Abstand wird vom Rahmen und nicht vom
Kabelkasten, der bei den Baugrößen R5...R9
vorhanden ist, gemessen.
1)
Unten (b) Seite
mm in mm in
200 7,9 150 5,9
200 7,9 150 5,9
200 7,9 150 5,9
200 7,9 150 5,9
200 7,9 150 5,9
200 7,9 150 5,9
300 11,8 150 5,9
300 11,8 150 5,9
300 11,8 150 5,9
300 11,8 150 5,9
3AXD00000586715.xls H
