WARNUNG! Die Verkabelung aller Wechselrichtermodule mit dem Motor muss
physisch identisch sein, es muss der gleiche Kabeltyp, der gleiche Querschnitt
und die gleiche Länge verwendet werden.
Wechselrichterschrank/-schränke

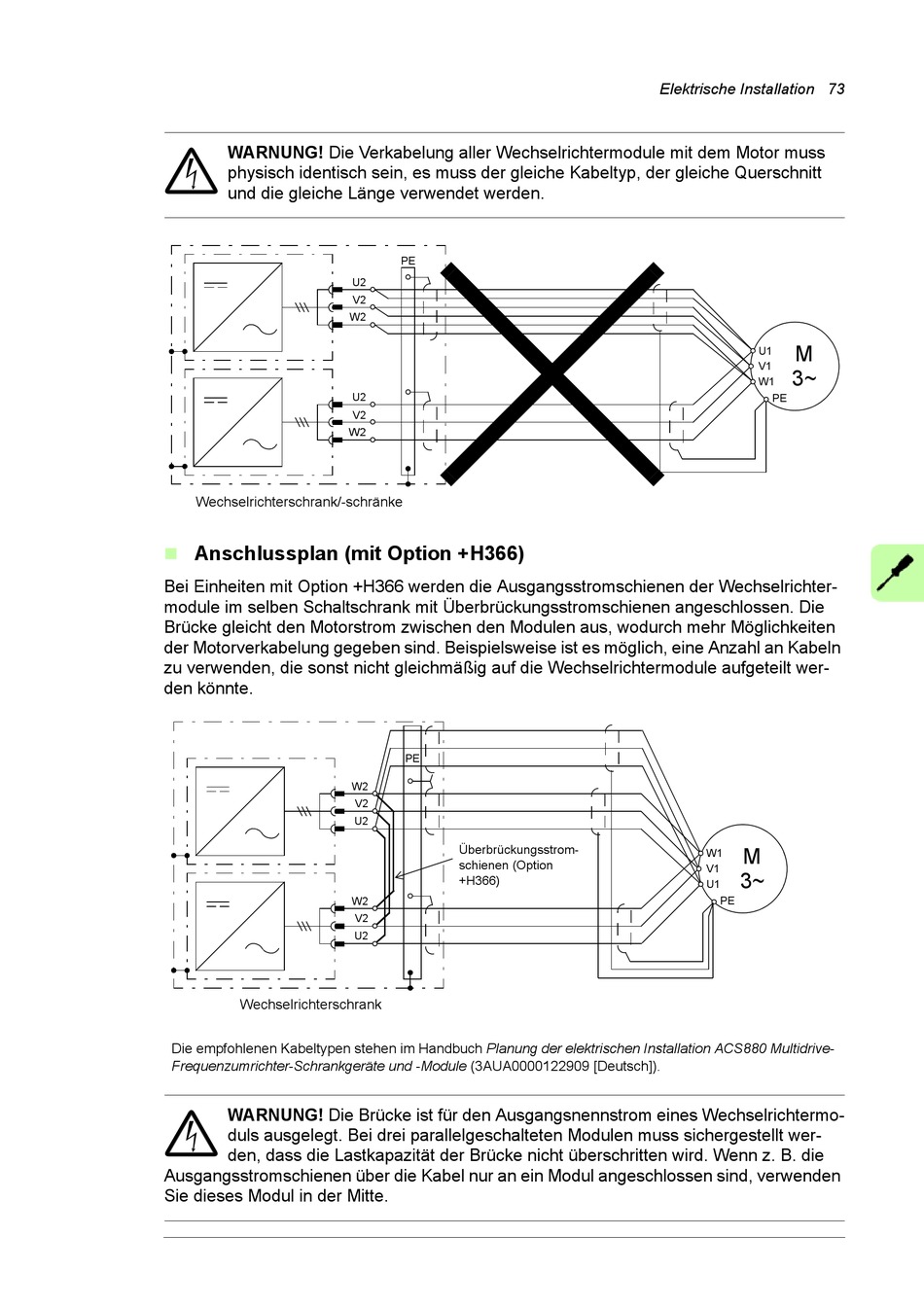

Anschlussplan (mit Option +H366)


Bei Einheiten mit Option +H366 werden die Ausgangsstromschienen der Wechselrichter-
module im selben Schaltschrank mit Überbrückungsstromschienen angeschlossen. Die
Brücke gleicht den Motorstrom zwischen den Modulen aus, wodurch mehr Möglichkeiten
der Motorverkabelung gegeben sind. Beispielsweise ist es möglich, eine Anzahl an Kabeln
zu verwenden, die sonst nicht gleichmäßig auf die Wechselrichtermodule aufgeteilt wer-
den könnte.
Wechselrichterschrank
Die empfohlenen Kabeltypen stehen im Handbuch Planung der elektrischen Installation ACS880 Multidrive-
Frequenzumrichter-Schrankgeräte und -Module (3AUA0000122909 [Deutsch]).
WARNUNG! Die Brücke ist für den Ausgangsnennstrom eines Wechselrichtermo-
duls ausgelegt. Bei drei parallelgeschalteten Modulen muss sichergestellt wer-
den, dass die Lastkapazität der Brücke nicht überschritten wird. Wenn z. B. die
Ausgangsstromschienen über die Kabel nur an ein Modul angeschlossen sind, verwenden
Sie dieses Modul in der Mitte.
PE
U2
V2
W2
U2
V2
W2
PE
W2
V2
U2
Überbrückungsstrom-
schienen (Option
+H366)
W2
V2
U2
Elektrische Installation 73
M
U1
V1
3~
W1
PE
M
W1
V1
3~
U1
PE
