Baugröße R4I (Baugröße R3I Ist Ähnlich Aufgebaut) - ABB ACS880-107 Hardwarehandbuch

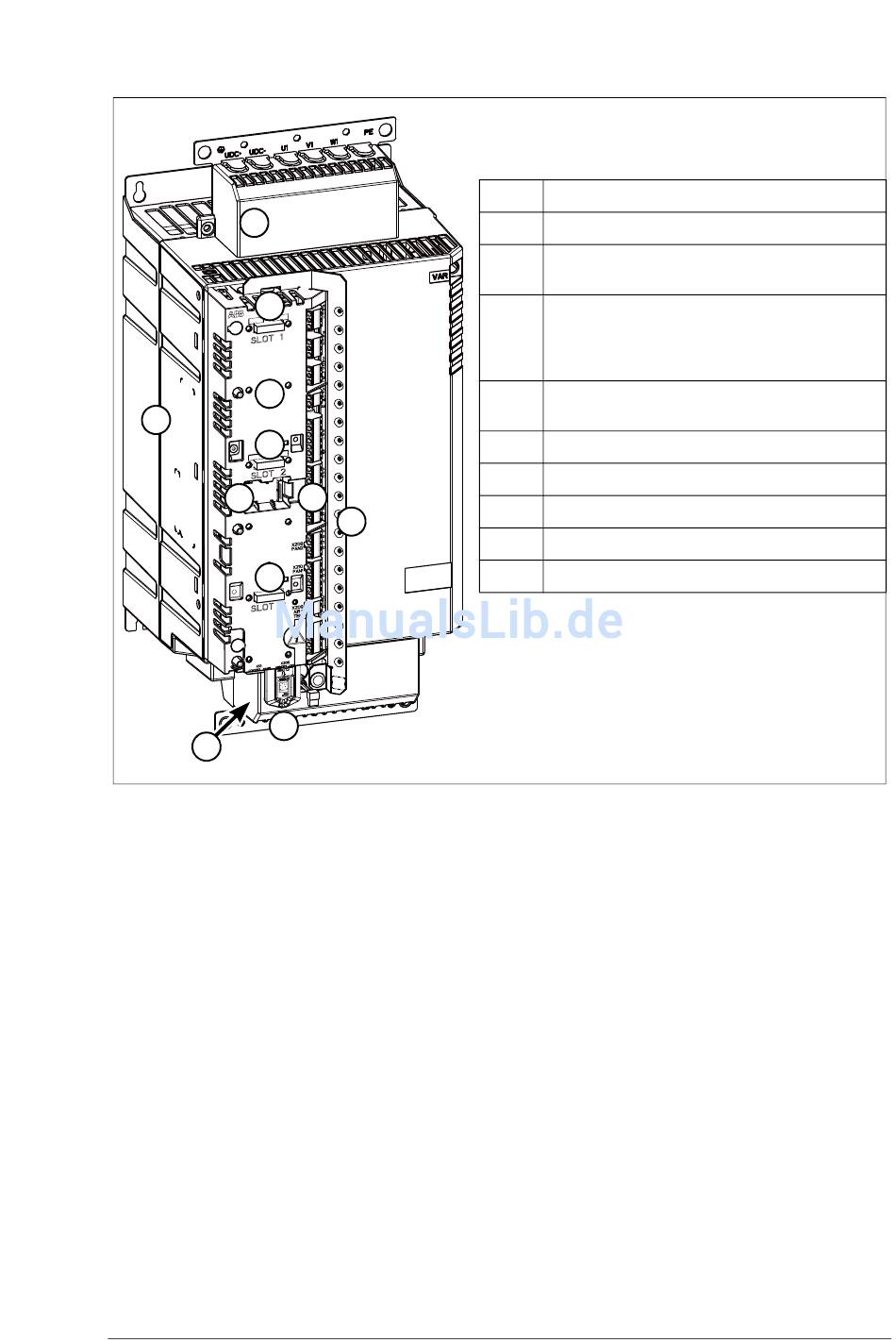

Baugröße R4i (Baugröße R3i ist ähnlich aufgebaut)
2
7
4
1
7
9
7
3
6
5
8
Punkt Beschreibung
1 Leistungsteil
2 DC- (Eingangs-) Anschlüsse (unter der Klemmen-
abdeckung)
3 Motor- (Ausgangs-) Anschluss (unter der Klem-
menabdeckung). Er ist mit einem separaten Klem-
menblock im unteren Schaltschrankbereich
verdrahtet.
4 Regelungseinheit ZCU-14, auf dem Leistungsteil
montiert
5 Erdungs-/Zugentlastungsschiene für die Steuerkabel.
6 E/A-Klemmenblöcke
7 3 Steckplätze für optionale Module
8 Memory Unit
9 Anschluss für FSO-xx -Sicherheitsfunktionsmodul
Hardware-Beschreibung 21
