4 – DE LCI-Adapter FÜR DIGITALE STELLUNGSREGLER TZIDC | OI/LCI-ADAPTER/POSITIONER-XA REV. A

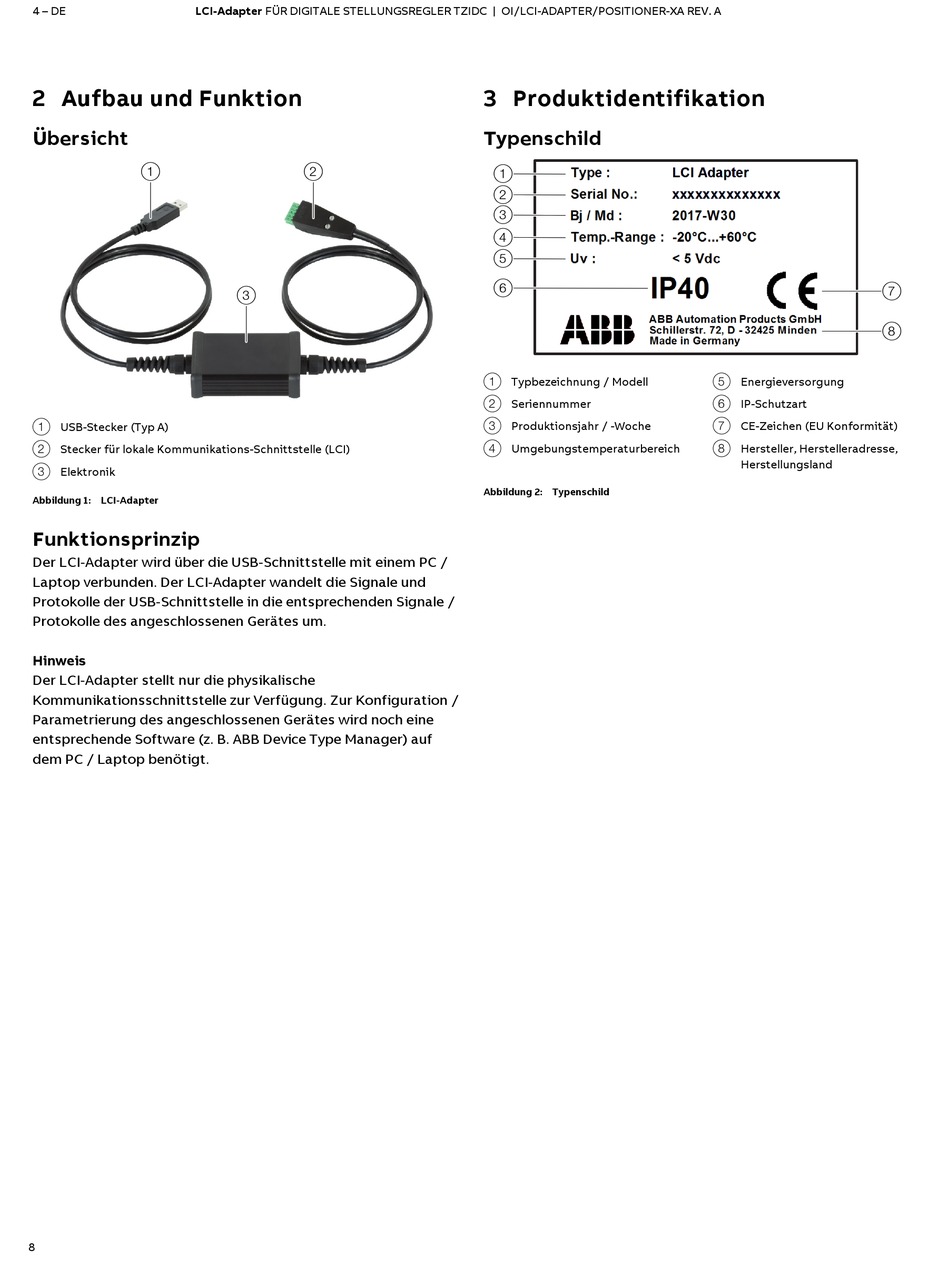

2 Aufbau und Funktion
Übersicht
1
1 USB-Stecker (Typ A)
2 Stecker für lokale Kommunikations-Schnittstelle (LCI)
3 Elektronik
Abbildung 1: LCI-Adapter
Funktionsprinzip
Der LCI-Adapter wird über die USB-Schnittstelle mit einem PC /
Laptop verbunden. Der LCI-Adapter wandelt die Signale und
Protokolle der USB-Schnittstelle in die entsprechenden Signale /
Protokolle des angeschlossenen Gerätes um.
Hinweis
Der LCI-Adapter stellt nur die physikalische
Kommunikationsschnittstelle zur Verfügung. Zur Konfiguration /
Parametrierung des angeschlossenen Gerätes wird noch eine
entsprechende Software (z. B. ABB Device Type Manager) auf
dem PC / Laptop benötigt.
8
2
3

3 Produktidentifikation

Typenschild
1
2
3
4
5
6
1 Typbezeichnung / Modell
2 Seriennummer
M11242
3 Produktionsjahr / -Woche
4 Umgebungstemperaturbereich
Abbildung 2: Typenschild
7
8
M11243
5 Energieversorgung
6 IP-Schutzart
7 CE-Zeichen (EU Konformität)
8 Hersteller, Herstelleradresse,
Herstellungsland
