Wechseln des Öls in der
Antriebsachse
Wechseln Sie das Öl in der Antriebsachse alle 800 Stunden
oder mindestens einmal jährlich.
1. Stellen Sie die Maschine auf einer ebenen Fläche ab,
aktivieren die Feststellbremse, stellen den Motor ab und
ziehen den Zündschlüssel ab.
2. Entfernen Sie die Ablassschraube aus der rechten Seite
des Behälters (Bild 40) und lassen die Flüssigkeit in ein
Auffanggefäß ablaufen. Schrauben Sie die Ablass-
schraube wieder fest ein, wenn keine Flüssigkeit mehr
ausströmt.
Hinweis: Entsorgen Sie das Altöl bei einem zugelassenen
Recyclingcenter.
2

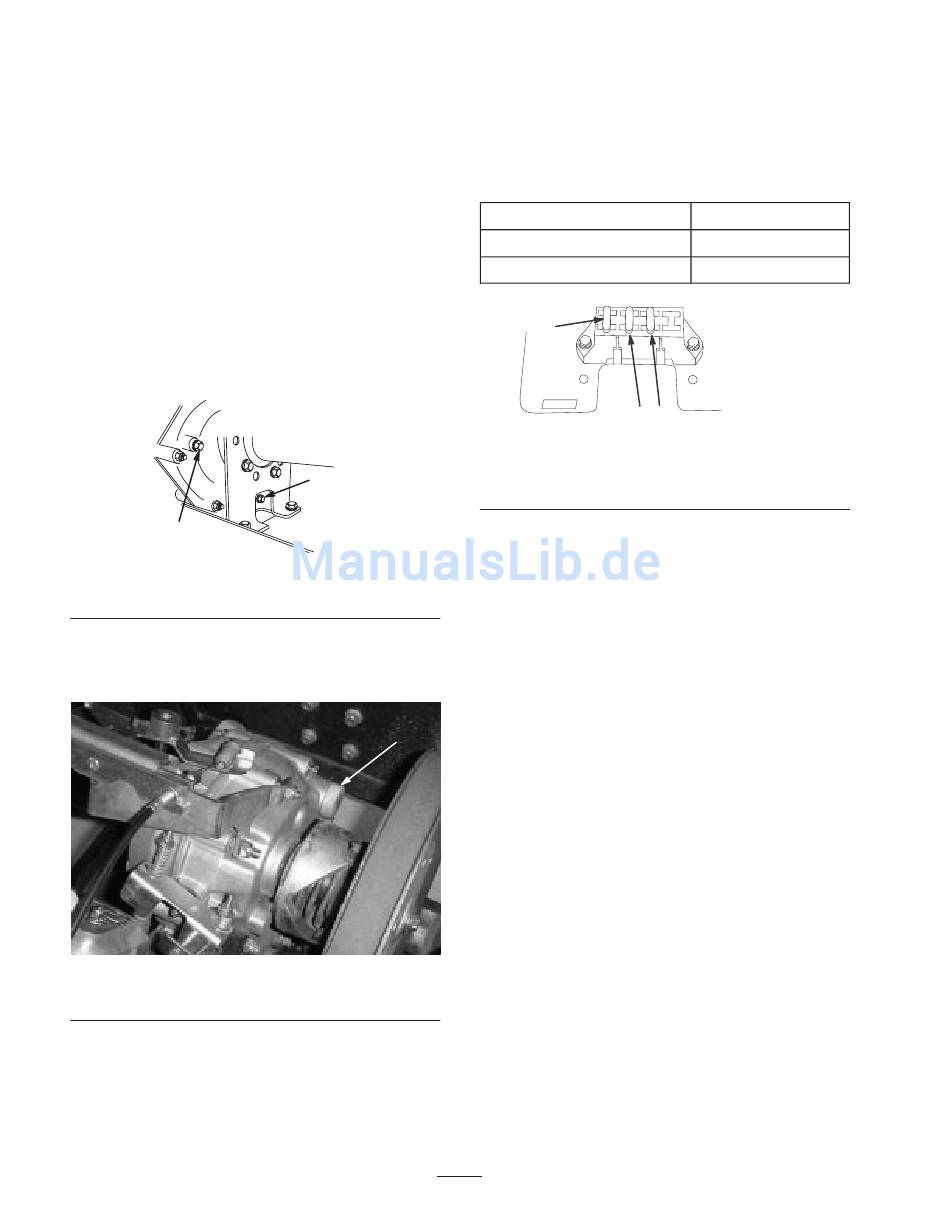

Bild 40
1. Ablassschraube
3. Füllen Sie den Behälter (Bild 41) mit ungefähr 1,4 l
SAE 10W30 Motoröl oder so weit, dass der Ölstand die
Unterseite des Prüflochs erreicht (Bild 40).
Bild 41
1. Einfüllstutzen
4. Starten Sie den Motor und lassen ihn ein wenig laufen,
um die Anlage mit Öl zu befüllen. Kontrollieren Sie den
Ölstand erneut und füllen bei Bedarf nach.
1
m–4849
2. Füllstand-Prüfloch
1
34
Austauschen der Sicherungen
Die elektrische Anlage der Maschine wird durch drei
Sicherungen geschützt. Diese befinden sich unter der
Pritsche in einem Kasten an der rechten Seite des Chassis
(Bild 42).
Zündung
Beleuchtung
Stromsteckdose
1
2 3
Bild 42
1. Zündung
2. Beleuchtung
Wechseln der Scheinwerfer
Typ: GE-Scheinwerfer Nr. H7610
1. Aktivieren Sie die Feststellbremse, stellen den Motor ab
und ziehen den Zündschlüssel ab.
2. Greifen Sie unter das Armaturenbrett und drücken den
Scheinwerfer aus der Motorhaube heraus.
3. Entfernen Sie die Schrauben, mit denen der Kabelbaum
am Scheinwerfer befestigt ist.
4. Entfernen Sie die Gummidichtung vom Scheinwerfer
(Bild 43). Entsorgen Sie den alten Scheinwerfer.
5. Fluchten Sie die Auskerbung an der Innenseite der
Dichtung mit der Auskerbung am neuen Scheinwerfer
aus (Bild 43). Schieben Sie die Dichtung auf den neuen
Scheinwerfer, bis die Dichtung fest anliegt.
10 A
10 A
10 A (15 A max.)
m–5323
3. Stromsteckdose
