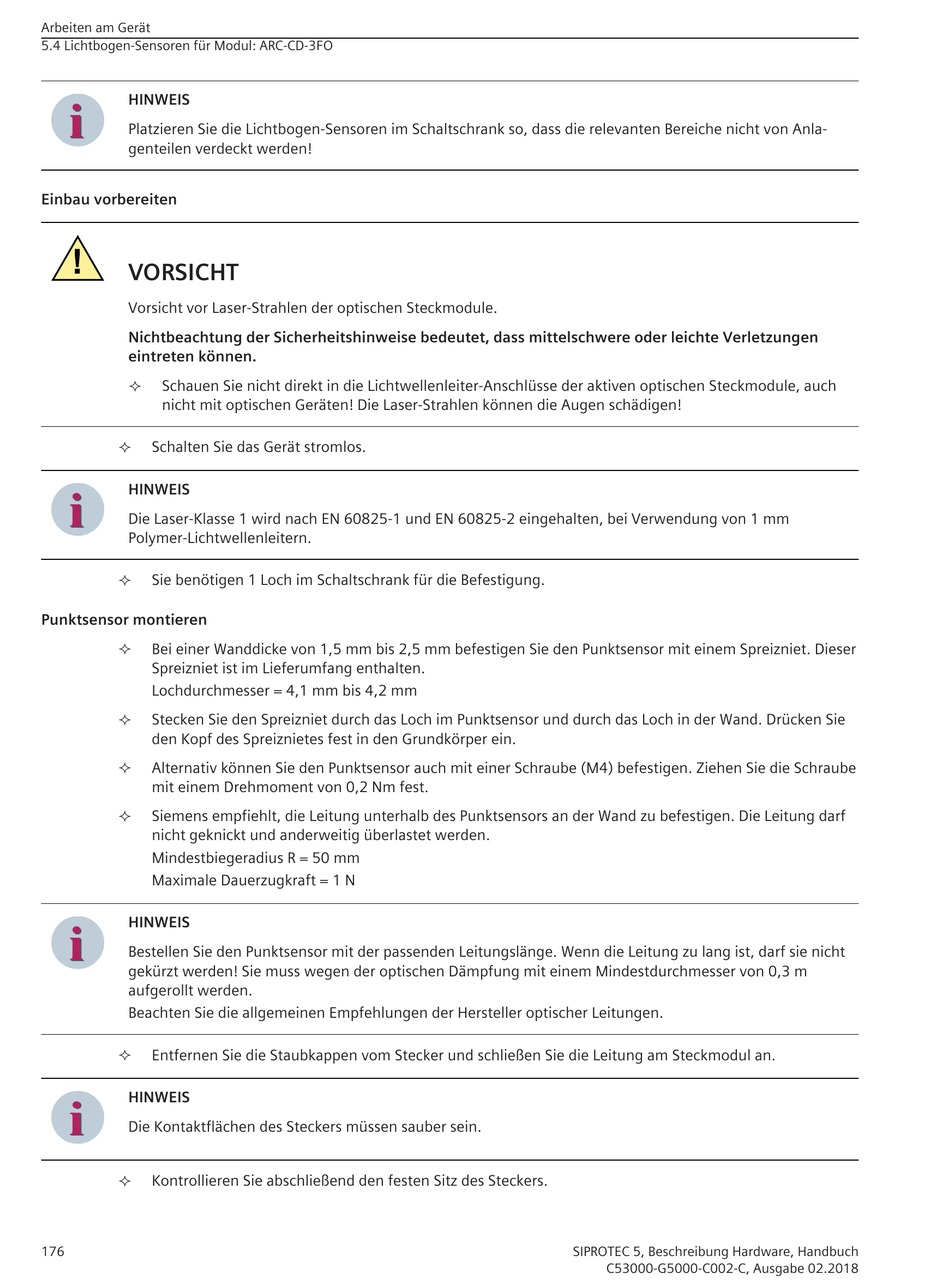

Arbeiten am Gerät
5.4 Lichtbogen-Sensoren für Modul: ARC-CD-3FO
HINWEIS
i
i
Platzieren Sie die Lichtbogen-Sensoren im Schaltschrank so, dass die relevanten Bereiche nicht von Anla-
genteilen verdeckt werden!
Einbau vorbereiten
!
VORSICHT
Vorsicht vor Laser-Strahlen der optischen Steckmodule.
Nichtbeachtung der Sicherheitshinweise bedeutet, dass mittelschwere oder leichte Verletzungen
eintreten können.
Schauen Sie nicht direkt in die Lichtwellenleiter-Anschlüsse der aktiven optischen Steckmodule, auch
²
nicht mit optischen Geräten! Die Laser-Strahlen können die Augen schädigen!
Schalten Sie das Gerät stromlos.
²
HINWEIS
i i
Die Laser-Klasse 1 wird nach EN 60825-1 und EN 60825-2 eingehalten, bei Verwendung von 1 mm
Polymer-Lichtwellenleitern.
Sie benötigen 1 Loch im Schaltschrank für die Befestigung.
²
Punktsensor montieren
Bei einer Wanddicke von 1,5 mm bis 2,5 mm befestigen Sie den Punktsensor mit einem Spreizniet. Dieser
²
Spreizniet ist im Lieferumfang enthalten.
Lochdurchmesser = 4,1 mm bis 4,2 mm
Stecken Sie den Spreizniet durch das Loch im Punktsensor und durch das Loch in der Wand. Drücken Sie
²
den Kopf des Spreiznietes fest in den Grundkörper ein.
Alternativ können Sie den Punktsensor auch mit einer Schraube (M4) befestigen. Ziehen Sie die Schraube
²
mit einem Drehmoment von 0,2 Nm fest.
Siemens empfiehlt, die Leitung unterhalb des Punktsensors an der Wand zu befestigen. Die Leitung darf
²
nicht geknickt und anderweitig überlastet werden.
Mindestbiegeradius R = 50 mm
Maximale Dauerzugkraft = 1 N
HINWEIS
i
i
Bestellen Sie den Punktsensor mit der passenden Leitungslänge. Wenn die Leitung zu lang ist, darf sie nicht
gekürzt werden! Sie muss wegen der optischen Dämpfung mit einem Mindestdurchmesser von 0,3 m
aufgerollt werden.
Beachten Sie die allgemeinen Empfehlungen der Hersteller optischer Leitungen.
Entfernen Sie die Staubkappen vom Stecker und schließen Sie die Leitung am Steckmodul an.
²
HINWEIS
i
i
Die Kontaktflächen des Steckers müssen sauber sein.
Kontrollieren Sie abschließend den festen Sitz des Steckers.
²
