VIESMANN
Planungsanleitung

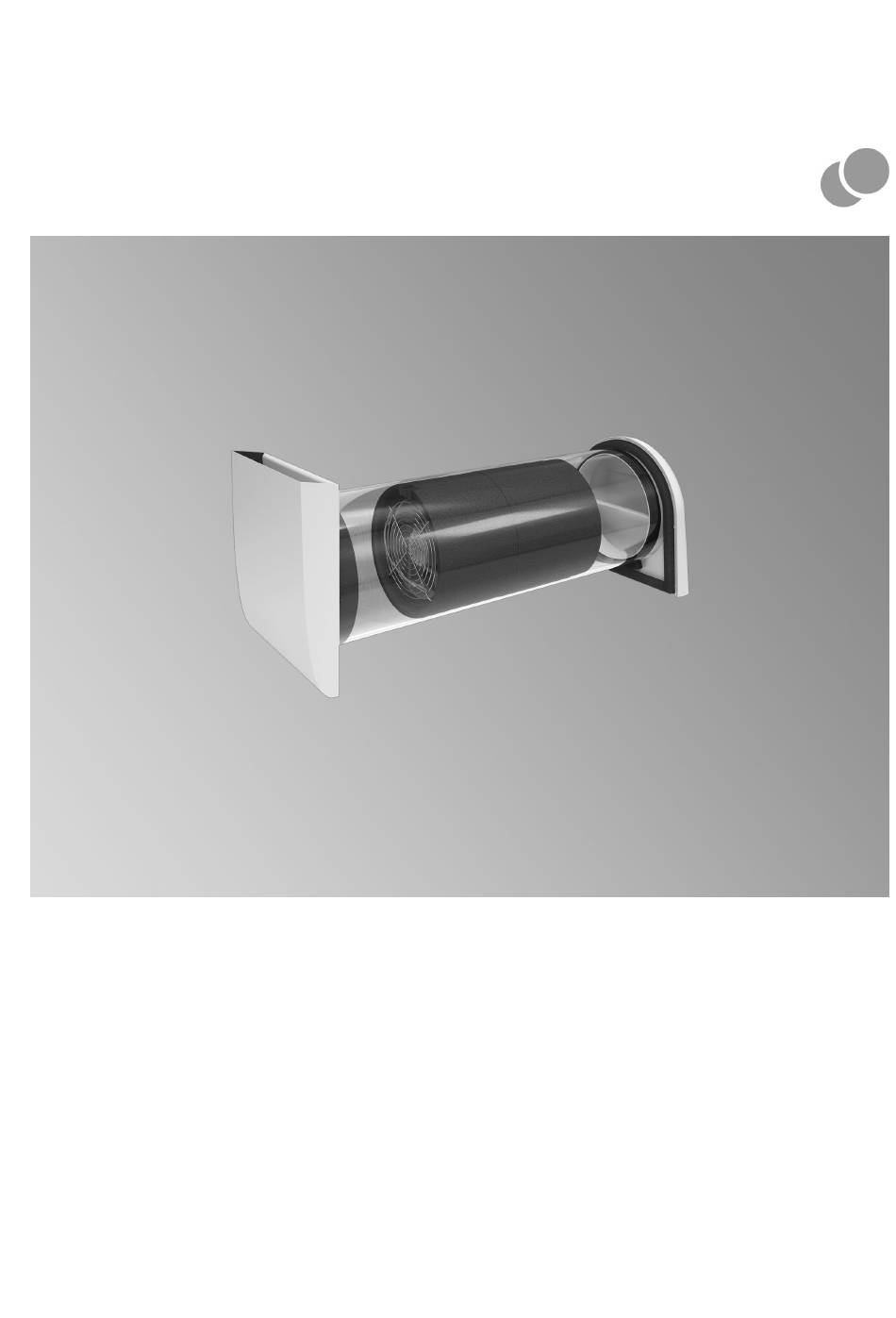

Dezentrales Lüftungsgerät mit Wärmerückgewinnung zur
bedarfsgerechten Lüftung von Räumen
VITOVENT 050-D
■
Luftvolumenstrom bis 43 m
2 bis 6 Ventilatoren und eine Bedieneinheit bilden eine
■
Lüftergruppe (erweiterbar über zusätzliches Netzteil).
Betrieb im Richtungswechsel
■
Gleichzeitige Wärme- und Feuchterückgewinnung über
■
integrierten, reinigbaren Keramikwärmespeicher
5792008 DE
3/2024
Typ H20E A43
3
/h
VITOVENT 050-D
Dezentrales Lüftungsgerät mit Wärmerückgewinnung
für Einzelräume oder Wohnungen
Werbung
Verwandte Anleitungen für Viessmann VITOVENT 050-D
Inhaltszusammenfassung für Viessmann VITOVENT 050-D
- Seite 1 VIESMANN VITOVENT 050-D Dezentrales Lüftungsgerät mit Wärmerückgewinnung für Einzelräume oder Wohnungen Planungsanleitung Dezentrales Lüftungsgerät mit Wärmerückgewinnung zur bedarfsgerechten Lüftung von Räumen VITOVENT 050-D Typ H20E A43 ■ Luftvolumenstrom bis 43 m 2 bis 6 Ventilatoren und eine Bedieneinheit bilden eine ■...
- Seite 2 Inhaltsverzeichnis Grundlagen 1. 1 Heizwärmebedarf ......................1. 2 Kontrollierte Wohnungslüftung ..................1. 3 Steuerungstypen für Wohnungslüftungs-Systeme nach ErP ........Vitovent 050-D 2. 1 Produktbeschreibung ....................■ Dezentrales Lüftungsgerät mit Wärmerückgewinnung für Einzelräume oder Woh- nungen ........................■ Vorteile ........................■ Auslieferungszustand ....................
- Seite 3 5. 1 Notwendigkeit lüftungstechnischer Maßnahmen ............5. 2 Schallschutz lüftungstechnischer Anlagen ..............5. 3 Übersicht Planungsablauf ................... 5. 4 Auslegungsvarianten ....................Regelung/Bedienteil ............................Anhang 7. 1 Checkliste zur Auslegung/Angebotserstellung ............7. 2 Vorschriften und Richtlinien ..................7. 3 Glossar ........................Stichwortverzeichnis ............................VIESMANN VITOVENT 050-D...
- Seite 4 Anlagen zur Be- und Entlüftung der Räume einzusetzen. Diese Anlagen unterstützen die Bewohner beim energiesparenden Lüften. Durch moderne Wohnungslüftungs- Systeme kann insbesondere in der Heizperiode auf die Fensterlüf- tung verzichtet und unkontrollierte Wärmeverluste vermieden wer- den. VIESMANN VITOVENT 050-D...
- Seite 5 1.3 Steuerungstypen für Wohnungslüftungs-Systeme nach ErP Symbol Bedeutung Handsteuerung (ein/aus) Zeitsteuerung (über Zeitschaltuhr, Zeitprogramme) Zentrale Bedarfssteuerung (zentrale Erfassung von Sensordaten zusätzlich zur Zeitsteuerung oder Hand- steuerung) Steuerung nach örtlichem Bedarf (Erfassung mehre- rer Sensordaten zusätzlich zur Zeitsteuerung oder Handsteuerung) VIESMANN VITOVENT 050-D...
- Seite 6 Abhängig von der Lüftungsstufe wechseln beide Geräte gleichzeitig tung gesamter Wohneinheiten können pro Bedienteil oder Drehreg- nach 50 bis 70 s die Luftrichtung. ler max. 6 Lüftungsgeräte miteinander kombiniert und synchronisiert Vitovent 050-D, Typ H20E A43 ist für einen max. Luftvolumenstrom werden. von 43 m /h ausgelegt.
- Seite 7 ■ Sternförmige Verkabelung und verdrehsichere Anschlüsse zu müssen. ■ Werkzeuglose Wartung vom Wohnraum aus ■ Durchlüftungsmodus für die Kühlung in der Sommernacht Auslieferungszustand Vitovent 050-D, Typ H20E A43 (Fertigstellungs-Set) Paarweise betreiben. ■ Lüftungsgerät bestehend aus Ventilator und Keramikwärmespei- cher ■ Innenwandblende, weiß...
- Seite 8 Vitovent 050-D (Fortsetzung) Grundgerät Wandhülse Außenwandblende Bedienteil Netzteil Außenwandblende Kunststoff Bedienteil WiFi Edelstahlaußen- wandblende Wandhülse 500 mm Netzteil Unterputz Drehregler Edelstahlaußen- wandblende Design Wandhülse 700 mm Netzteil Hutschiene Bedienteil mit Großtasten Montageelement für Fensterlaibung VIESMANN VITOVENT 050-D...
- Seite 9 Vitovent 050-D (Fortsetzung) 2.2 Technische Angaben Technische Daten Lüftungsgerät Vitovent 050-D, Typ H20E A43 Best.-Nr. Z015395 Lüftungsstufen Grund Reduziert Normal Intensiv Stufe 1 Stufe 2 Stufe 3 Stufe 4 Luftvolumenströme – Eco-Modus/Durchlüften bei paarweisem Betrieb Wärmebereitstellungsgrad Max. 90 Schalltechnische Daten –...
- Seite 10 Vitovent 050-D (Fortsetzung) Abmessungen Lüftungsgerät mit Wandhülse und Außenwandblende Ø 154 a Min./max. Wandstärke ist abhängig von der verwendeten Kombi- nation aus Wandhülse und Außenwandblende. Technische Daten Außenwandblende mit Wandhülse Wandhülse rund Wandhülse rund Montage-Set Montage-Set mit Außenwand- mit Edelstahlau-...
- Seite 11 Vitovent 050-D (Fortsetzung) Bedienteil WiFi Bedienteil Drehregler Gehäuse – Werkstoff Kunststoff Kunststoff Kunststoff – Farbe Weiß Weiß Weiß – Verschmutzungsgrad Steuerungstypen nach ErP – Handsteuerung – Zeitsteuerung – Zentrale Bedarfssteuerung – Steuerung nach örtlichem Bedarf Installationszubehör 3.1 Erforderliches Zubehör Zur Montage des Lüftungsgeräts wird immer eine Wandhülse und eine Außenwandblende benötigt.
- Seite 12 ■ Außenwandblende ■ Material: Edelstahl Montage-Set Best.-Nr. ZK02713 ■ Einbaustein zur Aufnahme der Wandhülse rund mit Außenwand- blende ■ Mit 3 % Gefälle für sichere Installation, waagerechter Einbau ■ Brandschutzklasse nach DIN 4102/EN 13501:B2/E ■ Material: Neopor VIESMANN VITOVENT 050-D...
- Seite 13 0 . . . 4 8 ■ Brandschutzklasse nach DIN 4102/EN 13501:B2/E ■ Zeitlich getrennte Montage von Wandhülse mit Luftführung und Lüftungsgerät möglich Hinweis 8 , 5 Das Montageelement für Fensterlaibung reduziert die Luftleistung um ca. 8 %. VIESMANN VITOVENT 050-D...
- Seite 14 ■ Zur Installation in einer Mehrkammer-Elektronikdose (bauseits) ■ Bedienung über Vitovent-D App. Lüftungsstufen können zusätzlich direkt am Bedienteil angepasst werden. ■ Steuerung von bis zu 6 Lüftungsgeräten ■ Spannungsversorgung der Lüftungsgeräte erfolgt über eine 3- adrige Leitung LiYY. VIESMANN VITOVENT 050-D...
- Seite 15 ■ Ansteuerung von bis zu 6 Lüftungsgeräten je Netzteil über eine Netzteil Unterputz, Best.-Nr. ZK02953 Bedieneinheit ■ Sternförmige Verkabelung ■ Verbindung des Netzteils zur Bedieneinheit erfolgt über Datenlei- tung des Typs LiYY. ■ Zur Installation in Mehrkammer-Elektronikdose oder tiefer Doppel- Unterputzdose VIESMANN VITOVENT 050-D...
- Seite 16 Maico AWB Nachlaufsteuerung über Zeit 7390897 100-TC (Zeitnachlaufmodul) ■ Abluftventilator, max. Volumenstrom 90 m³/h ■ Zur Wand- oder Deckenmontage ■ Durchmesser Kernlochbohrung 115 mm ■ Mit Rückschlagklappe Bestandteile Typ Maico AWB 100-TC: ■ Abluftventilator mit Zeitnachlaufmodul ■ Kleinteile VIESMANN VITOVENT 050-D...
- Seite 17 – Ohne Rückschlagklappe Elektrische Werte – Betriebsspannung V/Hz 230/50 – Max. elektrische Leistungsaufnahme Schutzart IP X4 Netzanschlussleitung 5 x 1,5 mm² Schalldruckpegel dB(A) Farbe Gehäuse Weiß Luftvolumenstrom in m³/h A Luftvolumenstrom mit Rückschlagklappe B Luftvolumenstrom ohne Rückschlagklappe VIESMANN VITOVENT 050-D...
- Seite 18 Best.-Nr. 7390900 ■ Selbsttätige Verschlussklappe zur Entlüftung ■ DN 100 ■ Verkehrsweiß (Kunststoff) Luftvolumenstrom in m³/h Außenwandgitter Typ Maico SG 100 Best.-Nr. 7390983 ■ Starres Außengitter zur Entlüftung ■ DN 100 ■ Verkehrsweiß (Kunststoff) Luftvolumenstrom in m³/h VIESMANN VITOVENT 050-D...
- Seite 19 ■ Abstand zum Fenster variabel ■ Für Wandstärken bis 495 mm ■ Brandschutzklasse nach DIN 4102/EN 13501:B2/E ■ Zeitlich getrennte Montage von Wandhülse mit Luftführung und Lüftungsgerät möglich Hinweis Das Montageelement für Fensterlaibung reduziert die Luftleistung um ca. 8 %. VIESMANN VITOVENT 050-D...
- Seite 20 8 , 5 3.4 Abluftventilator für innenliegende Ablufträume Ventilatoreinsatz Typ Maico ER-EC Hinweis Best.-Nr. 7390887 Datenblätter und Anleitungen zu den Maico Abluftventilatoren: Siehe www.vibooks.de Ø ■ Abluftventilator für innenliegende Ablufträume ■ Entspricht den Vorgaben der DIN 18017-3. VIESMANN VITOVENT 050-D...
- Seite 21 Einstellbar: 0, 30, 60, 90, 120 Nachlaufzeit in min Einstellbar: 0, 3, 6, 15, 24, 30 Zeitintervalle für Intervallbetrieb in h 0, 1, 2, 4, 6, 12 Barrierefreies Produkt, durch automatisches Ein- und Ausschalten Werte in fetter Schrift: Werkseitige Einstellungen VIESMANN VITOVENT 050-D...
- Seite 22 Best.-Nr. 7390889 ■ Luftvolumenstrom einstellbar ■ Luftvolumenstrom einstellbar: 20, 30, 40, 60 oder 100 m Grundlast: 30 m ■ Einschaltverzögerung und Nachlauf einstellbar ■ Einstellbarer Intervallbetrieb möglich Voll-Last: 60 m ■ Einschaltverzögerung: 60 s ■ Nachlauf: 15 min VIESMANN VITOVENT 050-D...
- Seite 23 Grundlast: 20, 30 oder 40 m ■ Einschaltverzögerung und Nachlauf einstellbar ■ Einstellbarer Intervallbetrieb möglich Voll-Last: 40, 60 oder 100 m ■ Steuerung über Bewegungsmelder und Zeitmodul ■ Einschaltverzögerung und Nachlauf einstellbar ■ Einstellbarer Intervallbetrieb möglich ■ Intelligente Feuchtesteuerung VIESMANN VITOVENT 050-D...
- Seite 24 ■ Einschließlich Putzdeckel ■ Anschluss hinten oder seitlich möglich Hinweis Nur für Ventilatoreinsatz Typ Maico ER-EC Aufputzgehäuse Typ Maico ER-GH-AP Best.-Nr. 7390894 ■ Aufputzgehäuse aus Kunststoff ■ Anschluss-Stutzen DN75/DN80 ■ Einschl. Putzdeckel Hinweis Nur für Ventilatoreinsatz Typ Maico ER-EC VIESMANN VITOVENT 050-D...
- Seite 25 Installationszubehör (Fortsetzung) Montagehalter Typ Maico ER-UPM Best.-Nr. 7390892 ■ Für Unterputzgehäuse Typ Maico ER-GH ■ 2 Stück Zweitraumanschluss-Set Typ Maico ER-ZR Best.-Nr. 7390893 ■ Innengitter mit Filter ■ Anschluss-Stutzen DN75/DN 80 VIESMANN VITOVENT 050-D...
- Seite 26 Installationszubehör (Fortsetzung) Schalldämm-Element Typ Maico ER-SE EC Best.-Nr. 7390901 Für die Gehäuseabdeckung Typ Maico ER-A/ER-AK/ER-AH/ER-AB Filter Typ Maico ZF-EC Best.-Nr. 7390895 ■ Für Ventilatoreinsatz Typ Maico ER-EC ■ Für Gehäuseabdeckung Typ Maico ER-AK/ER-AH/ER-AB ■ 5 Stück Ø VIESMANN VITOVENT 050-D...
- Seite 27 – Der Raum muss trocken und frostsicher sein. Raumtemperaturen zwischen 15 und 35 °C gewährleisten. – Die relative Luftfeuchte im Raum muss dauerhaft unter 70 % lie- gen. Kurzzeitig sind Werte bis zu 90 % möglich. VIESMANN VITOVENT 050-D...
- Seite 28 DIN VDE 0100 701:2008 für Räume mit Badewanne oder Dusche montieren. Wir empfehlen die Installation in Schutzbereich 3. Systemaufbau ■ Vitovent 050-D, Typ H20E A43 kann in Einzelräumen oder raum- übergreifend mit Überströmzonen genutzt werden. ■ Bei Abgrenzung in Lüftungszonen ist die Kombination mit weiteren Lüftungsgeräten möglich.
- Seite 29 Max. mit Wandhülse 500 mm 500 mm Max. mit Wandhülse 700 mm 700 mm Einbausituation Wandhülse rund mit Edelstahlaußenwandblende Einbaupositionen und Mindestabstände Wandhülse rund Wandhülse rund mit Montage-Set eckig A Außenputz C Mauerwerk B Wärmedämmverbundsystem D Innenputz VIESMANN VITOVENT 050-D...
- Seite 30 495 mm D Innenputz Max. mit Wandhülse 700 mm 695 mm E Innenwandblende F Wandhülse rund Hinweis Maß b G Montage-Set Fensterlaibung Die Wandhülse muss 5 mm tief in das Montage-Set Fensterlaibung H Montage-Set eckig eingeschoben werden. VIESMANN VITOVENT 050-D...
- Seite 31 Planungshinweise (Fortsetzung) Hinweis Das Montage-Set Fensterlaibung reduziert die Luftleistung von Vitovent 050-D um ca. 8 % Einbausituation Bedienteile Einbauposition Bedienteil in Normhöhe auf der Wand platzieren. 4.3 Montage im Feuchtraum Hinweis ■ Bedienteil einschließlich Netzteil nicht im Schutzbereich 0, 1 oder Zur Elektroinstallation in Feuchträumen sind in...
- Seite 32 B Duschwanne mit fest angebrachter Abtrennung und Maße beim Greifen um die Abtrennung ß ß Schutzbereiche nach DIN VDE 0100-701 A Badewanne ohne fest angebrachte Abtrennung B Badewanne mit fest angebrachter Abtrennung und Maße beim Greifen um die Abtrennung VIESMANN VITOVENT 050-D...
- Seite 33 Höhe des Spalts abhängig vom Luftvolumenstrom gemäß folgender Tabelle einstellen. Bei dicht schließenden Innentüren bauseits schallgedämmte Über- strömöffnungen in der Innenwand oder im Türblatt vorsehen. Der max. Druckverlust bei Nennlüftung sollte hierbei unter 1,5 Pa liegen. Für die Überströmöffnung Druckverlustangaben des Herstellers beachten. VIESMANN VITOVENT 050-D...
- Seite 34 ■ In Kombination mit Abluftventilator und/oder Lüftungsgerät Vitovent 200-D (mit Wärmerückgewinnung) Einzelraumlüftung ■ Einzelraumlüftung mit Wärmerückgewinnung > 80 % ■ Feuchterückgewinnung ■ Mindestens 2 Vitovent 050-D pro Raum ■ Gerade Anzahl Lüftungsgeräte pro Raum ■ Ausbalancierter Betrieb Vitovent 050-D Bedienteil mit Leitungen Luftströmung...
- Seite 35 Planungshinweise (Fortsetzung) ■ Einzelraumlüftung mit Wärmerückgewinnung > 80 % ■ Feuchterückgewinnung ■ Mindestens 2 Vitovent 050-D pro Raum ■ Gerade Anzahl Lüftungsgeräte pro Raum ■ Ausbalancierter Betrieb Vitovent 050-D Bedienteil mit Leitungen Luftströmung Raumübergreifend mit Überströmzonen ■ Leichte Geruchsübertragung vom jeweiligen Zuluftraum möglich ■...
- Seite 36 ■ Volumenströme in Räumen mit Überströmverbund nicht individuell regelbar ■ Bei gleichzeitigem Betrieb mehrerer Abluftventilatoren muss die Nachströmung von Außenluft sichergestellt sein. Vitovent 050-D Bedienteil mit Leitungen Luftströmung ▄ Abluftventilator mit Timer oder Feuchtesensor In Kombination mit Abluftventilator und/oder Lüftungsgerät Vitovent 200-D ■...
- Seite 37 Planungshinweise (Fortsetzung) ■ Hybride Ausstattung ■ Wärmerückgewinnung betriebsabhängig Vitovent 050-D Regelung mit Leitungen Luftströmung Abluftventilator Vitovent 200-D Kombination Einzelraumlüftungen und Überströmverbund ■ Kombination Einzelraumlüftungen und Überströmverbund Wärmerückgewinnung > 80 % ■ Feuchterückgewinnung ■ Gerade Anzahl Lüftungsgeräte ■ Ausbalancierter Betrieb Vitovent 050-D Regelung mit Leitungen Luftströmung...
- Seite 38 Der Richtwert für den Luftwechsel in Wohngebäuden beträgt 0,5. Um über die Einstellungen am Lüftungsgerät einen definierten Luft- Dies bedeutet, dass die gesamte Luftmenge im Gebäude alle 2 h wechsel sicherzustellen, muss die Gebäudehülle möglichst dicht ausgetauscht wird. sein. VIESMANN VITOVENT 050-D...
- Seite 39 Bedienungsanleitungen installiert und betrieben werden. Es ist ausschließlich für die kontrollierte Wohnungslüftung vorgese- Darüber hinausgehende Verwendung ist vom Hersteller fallweise hen. freizugeben. Die bestimmungsgemäße Verwendung setzt voraus, dass eine orts- feste Installation in Verbindung mit anlagenspezifisch zugelassenen Komponenten vorgenommen wurde. VIESMANN VITOVENT 050-D...
- Seite 40 ← → Auslegung Einzelraumlüftung ← Auslegung Lüftung gesamte Nutzungseinheit ↓ ↓ Anzahl der Lüftungsgeräte ermitteln. Eignung der Nutzungseinheit prüfen. Optional Ja ↓ Außenluftvolumenströme festlegen. ↓ Luftvolumenströme auf die einzelnen Räume auftei- len. ↓ Anzahl der Lüftungsgeräte ermitteln. VIESMANN VITOVENT 050-D...
- Seite 41 (De-/Aktivieren durch Entfernen bzw. Aufsetzen der Brücke links neben der IN-Klemme) Anhang 7.1 Checkliste zur Auslegung/Angebotserstellung Auf www.vibooks.de steht die Checkliste zur Auslegung/Angebots- erstellung für Wohnungslüftungs-Systeme als PDF zum Download zur Verfügung. Filter auf „Vertriebschecklisten“ stellen und nach „Vitoair“ suchen. VIESMANN VITOVENT 050-D...
- Seite 42 Öffnung, durch die Zuluft in einen Raum eintritt. Lüftungswärmebedarf Durch Lüften verlässt warme Luft die Wohnung, wodurch in gleichen Mengen Kaltluft in die Wohnung eindringt. Der Lüftungswärmebedarf ist die Wärmemenge, die benötigt wird, um die zugeführte Außenluft auf die gewünschte Raumtemperatur aufzuwärmen. VIESMANN VITOVENT 050-D...
- Seite 43 Feuerstätte..................39 Filter....................42 Schalldämm-Element – Maico ZF-EC.................26 – Typ Maico ER-SE EC..............26 – Maico ZF-EC+................27 Schalldämm-Set................16 – Vitovent 050-D................16 Schutzbereich................28, 31 Filterwechsel..................38 Steuerung nach örtlichem Bedarf............5 Fortluft....................42 Steuerungstypen nach ErP..............5 Fortluftsystem...................39 Systemaufbau................6, 28 Frostschutz..................39...
- Seite 44 Zeitsteuerung..................5 Zentrale Bedarfssteuerung..............5 Zuluft....................42 Zuluftöffnung..................42 Zweitraumanschluss-Set – Typ Maico ER-ZR................25 Technische Änderungen vorbehalten! Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
