CLC01306-A-2

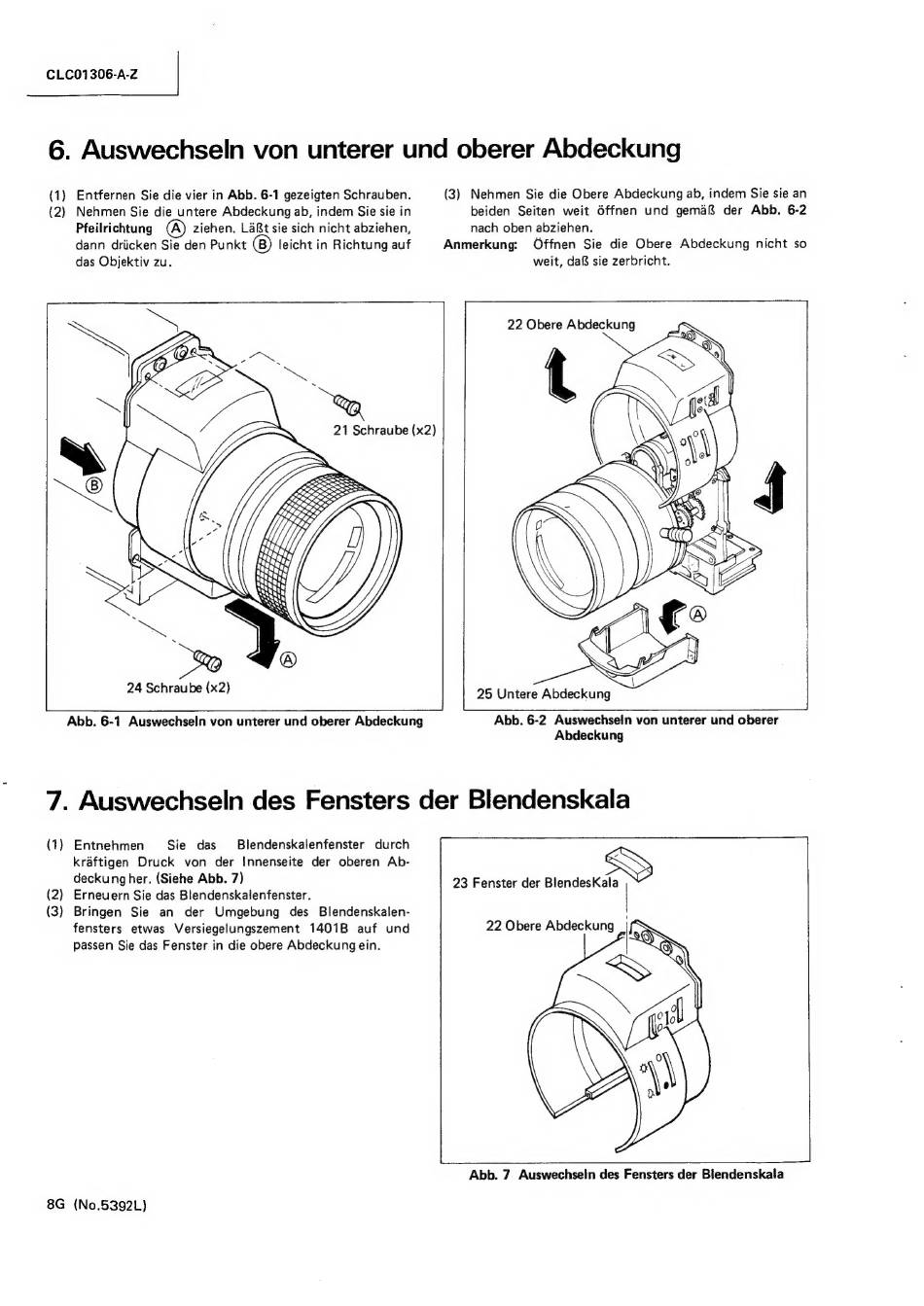

6. Auswechseln von unterer und oberer Abdeckung
(1)
Entfernen Sie die vier in Abb. 6-1 gezeigten Schrauben.
(2) Nehmen Sie die untere Abdeckung ab, indem Sie sie in
Pfeilrichtung
ziehen. LaRt sie sich nicht abziehen,
dann driicken Sie den Punkt
leicht in Richtung auf
das Objektiv zu.
24 Schraube (x2)
Abb. 6-1 Auswechseln von unterer und oberer Abdeckung
(3) Nehmen Sie die Obere Abdeckung ab, indem Sie sie an
beiden
Seiten weit offnen
und gemaf& der Abb. 6-2
nach oben abziehen.
Anmerkung:
Offnen
Sie die Obere
Abdeckung
nicht so
weit, da sie zerbricht.
22 Obere Abdeckung
25 Untere Abdeckung
Abb. 6-2 Auswechseln von unterer und oberer
Abdeckung
7. Auswechseln des Fensters der Blendenskala
(1) Entnehmen
Sie das
Blendenskalenfenster
durch
kraftigen
Druck
von
der Innenseite
der oberen Ab-
deckung her. (Siehe Abb. 7)
(2) Erneuern Sie das Blendenskalenfenster.
(3) Bringen
Sie
an
der
Umgebung
des
Blendenskalen-
fensters
etwas
Versiegelungszement
1401B
auf und
passen Sie das Fenster in die obere Abdeckung ein.
8G (No.5392L)
23 Fenster der BlendesKala
:
22 Obere Abdeckung
Abb. 7 Auswechsein des Fensters der Blendenskala
