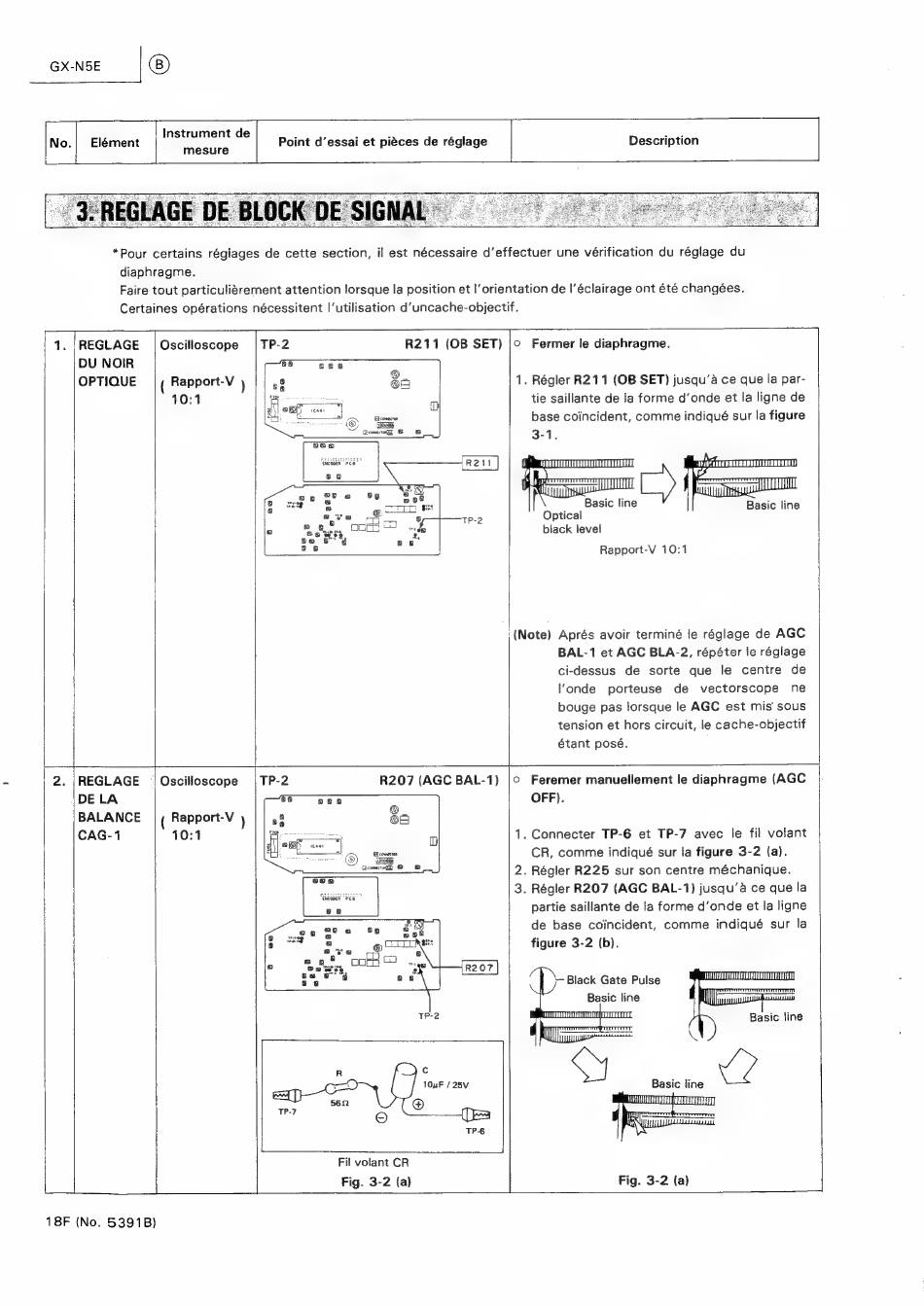

GX-N5E
Instrument de
No.
Elément
*Pour certains réglages de cette section, il est nécessaire d'effectuer une vérification du réglage du
diaphragme.
Faire tout particulirement attention lorsque la position et |' orientation de |'éclairage ont été changées.
Certaines opérations nécessitent I'utilisation d'uncache-objectif.
1.
|REGLAGE
| Oscilloscope
|TP-2
R211
(OB SET)
|
Fermer le diaphragme.
DU NOIR
OPTIQUE
( Rapport-V )
10:1
1. Régler R211
(OB SET) jusqu'a ce que la par-
tie saillante de la forme d'onde et la ligne de
base coincident, comme indiqué sur la figure
3-1,
Basic line
Basic line
Optical
black level
Rapport-V 10:1
(Note) Aprés avoir terminé le réglage de AGC
BAL-1 et AGC BLA-2, répéter le réglage
ci-dessus
de sorte
que
le centre
de
'onde
porteuse
de
vectorscope
ne
bouge pas lorsque le AGC est mis sous
tension et hors circuit, le cache-objectif
étant posé.
2.
|REGLAGE
| Oscilloscope
{| TP-2
R207 (AGC BAL-1)
Feremer manuellement le diaphragme (AGC
DE LA
OFF).
BALANCE
( Rapport-V )
CAG-1
10:1
1. Connecter TP-6 et TP-7 avec
le fil volant
CR, comme
indiqué sur la figure 3-2 (a).
2. Régler R225 sur son centre méchanique.
3. Régler R207 (AGC BAL-1)
jusqu'a ce que la
partie saillante de la forme d'onde et la ligne
de base
coincident,
comme
indiqué
sur la
figure 3-2 (b).
— Black Gate Pulse
Basic line
TP-2
l
;
10uF / 25V
Basic line
TP
Fil volant CR
|
Fig. 3-2 (a)
Fig. 3-2 (a)
L
18F (No. 5391B)
