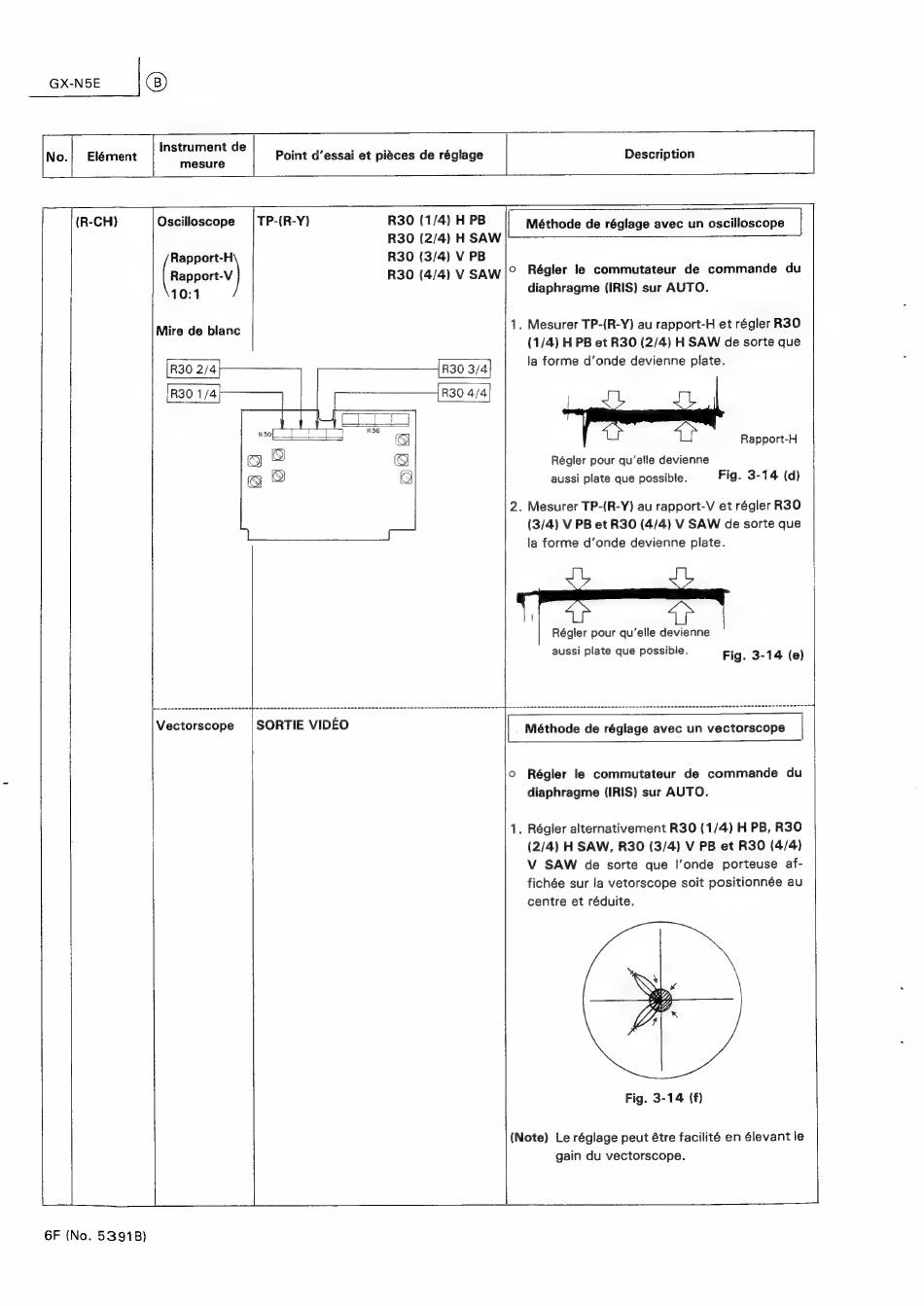

GX-N5E
ue
Instrument de
:
7
F
:
;
ree
No.|
Elément
mesure
Point d'essai et piéces de réglage
|
Description
[eae
'
(R-CH)
Oscilloscope
| TP-(R-Y)
R30 (1/4) H PB
| Méthode de réglage avec un oscilloscope
R30 (2/4)
H SAW
Rapport-H
R30 (3/4) V PB
[Rapper
R30 (4/4) V SAW|°
Régler le commutateur
de commande
du
10:1
diaphragme (IRIS) sur AUTO.
Mire de blanc
1. Mesurer TP-(R-Y) au rapport-H et régler R30
(1/4) H PB et R30 (2/4) H SAW de sorte que
R30 2/4
R30 3/4
la forme d'onde devienne plate.
R30 1/4
[R80
4/4
aa
Rapport-H
Régler pour qu'elle devienne
aussi plate que possible.
Fig. 3-14 (d)
2. Mesurer TP-(R-Y) au rapport-V et régler R30
(3/4) V PB et R30 (4/4) V SAW de sorte que
la forme d'onde devienne plate.
t
| Régler pour qu'elle devienne
aussi plate que possibie.
Fig.
3-14
(e)
o
Régler
le commutateur
de commande
du
diaphragme (IRIS) sur AUTO.
1. Régler alternativement R30 (1/4) H PB, R30
(2/4)
H SAW, R30 (3/4) V PB et R30 (4/4)
V SAW
de sorte que
|l'onde
porteuse
af-
fichée sur la vetorscope soit positionnée au
centre et réduite.
Fig. 3-14
(f)
(Note) Le réglage peut étre facilité en élevant le
gain du vectorscope.
Le
6F (No. 53918)
