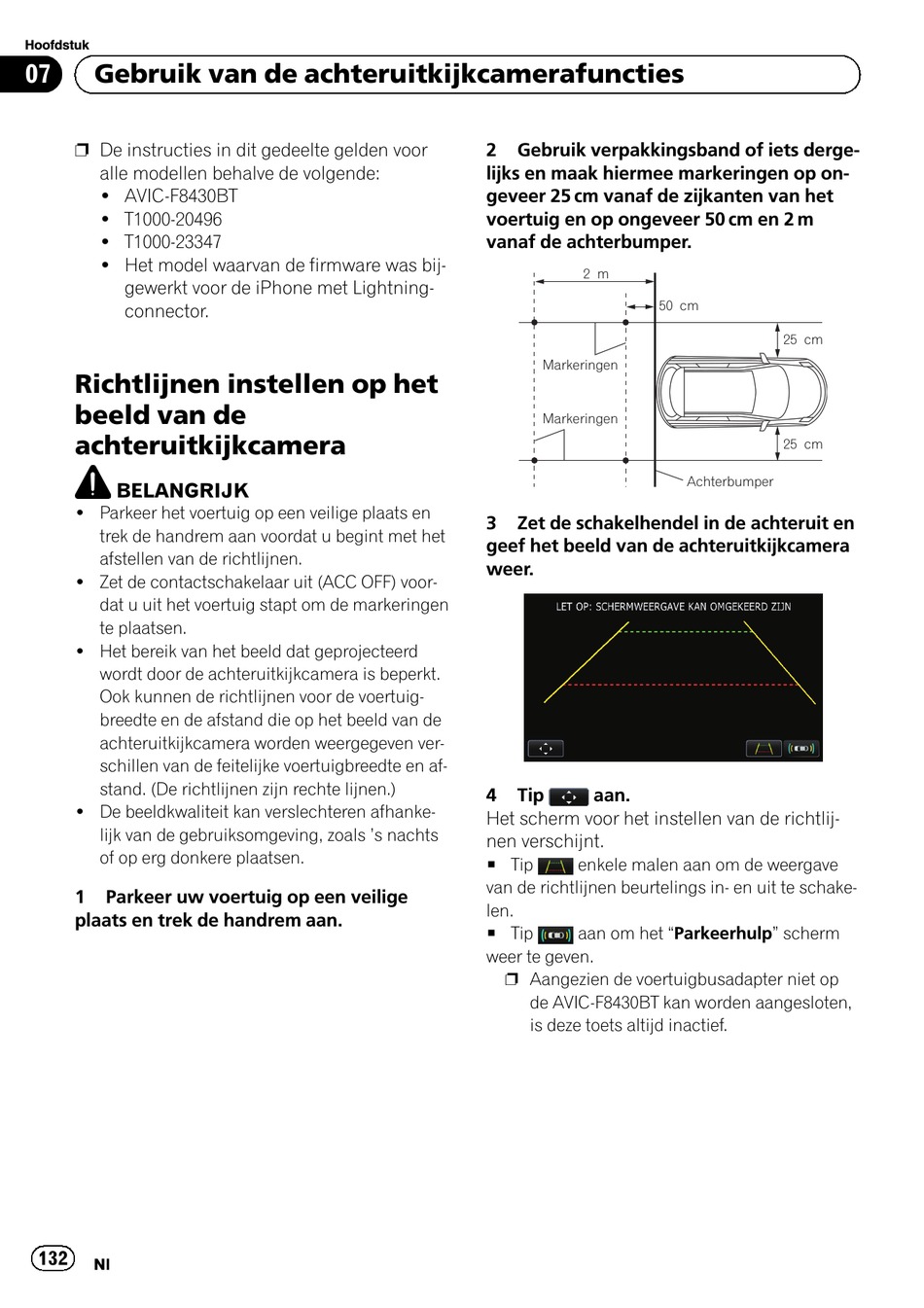

Hoofdstuk
07
Gebruik van de achteruitkijkcamerafuncties
p De instructies in dit gedeelte gelden voor
alle modellen behalve de volgende:
! AVIC-F8430BT
! T1000-20496
! T1000-23347
! Het model waarvan de firmware was bij-
gewerkt voor de iPhone met Lightning-
connector.
Richtlijnen instellen op het
beeld van de
achteruitkijkcamera
BELANGRIJK
! Parkeer het voertuig op een veilige plaats en
trek de handrem aan voordat u begint met het
afstellen van de richtlijnen.
! Zet de contactschakelaar uit (ACC OFF) voor-
dat u uit het voertuig stapt om de markeringen
te plaatsen.
! Het bereik van het beeld dat geprojecteerd
wordt door de achteruitkijkcamera is beperkt.
Ook kunnen de richtlijnen voor de voertuig-
breedte en de afstand die op het beeld van de
achteruitkijkcamera worden weergegeven ver-
schillen van de feitelijke voertuigbreedte en af-
stand. (De richtlijnen zijn rechte lijnen.)
! De beeldkwaliteit kan verslechteren afhanke-
lijk van de gebruiksomgeving, zoals 's nachts
of op erg donkere plaatsen.
1
Parkeer uw voertuig op een veilige
plaats en trek de handrem aan.
132
Nl
2
Gebruik verpakkingsband of iets derge-
lijks en maak hiermee markeringen op on-
geveer 25 cm vanaf de zijkanten van het
voertuig en op ongeveer 50 cm en 2 m
vanaf de achterbumper.
2 m
50 cm
Markeringen
Markeringen
3
Zet de schakelhendel in de achteruit en
geef het beeld van de achteruitkijkcamera
weer.
4
Tip
aan.
Het scherm voor het instellen van de richtlij-
nen verschijnt.
# Tip
enkele malen aan om de weergave
van de richtlijnen beurtelings in- en uit te schake-
len.
# Tip
aan om het "Parkeerhulp" scherm
weer te geven.
p Aangezien de voertuigbusadapter niet op
de AVIC-F8430BT kan worden aangesloten,
is deze toets altijd inactief.
25 cm
25 cm
Achterbumper
