Multi-Input/Output-Gerät
Kanalbezogene Parameter für die Ventilanschaltungsmodi
Während des Öffnungs- und Schließvorgangs werden die Losbrech- und Laufzeiten über-
wacht.
Wenn die gemessene Zeit länger oder kürzer ist als der Referenzwert plus die Toleranz, weist
das MIO-Gerät auf eine Überschreitung der Zeit hin. Das MIO-Gerät zeigt die Blockierung des
Ventils an, wenn die neue Endlage nach 5-facher Losbrechzeit plus Laufzeit nicht erreicht wird.
Hinweis!
Toleranzwert
Die Toleranz der Zeitüberwachung beträgt 40 ms.

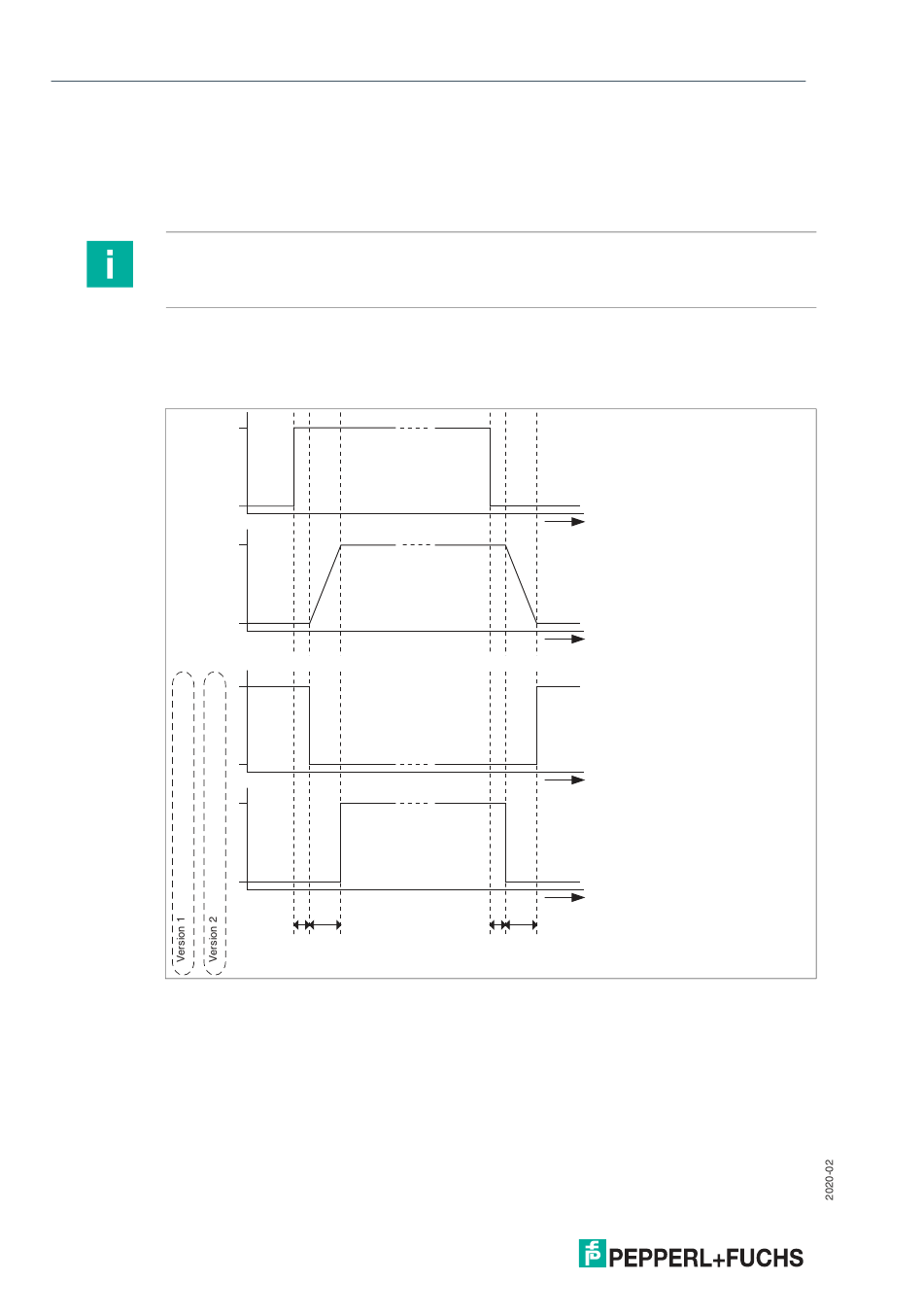

Die Definition der Losbrech- und Laufzeiten finden Sie in der folgenden Abbildung. Die Rück-
meldungen der Positionssensoren werden für die Parametereinstellungen "low-aktiv" und
"high-aktiv" bereitgestellt.
Definition von Losbrech- und Laufzeiten
Open
Closed
Open
Intermediate
position
Closed
1
0
0
1
1
0
0
1
1 = Losbrechzeit geschlossen -> offen
2 = Laufzeit geschlossen -> offen
3 = Losbrechzeit offen -> geschlossen
4 = Laufzeit offen -> geschlossen
56
{
1
2
Time
Time
PFC A
Time
PFC B
Time
3
4
