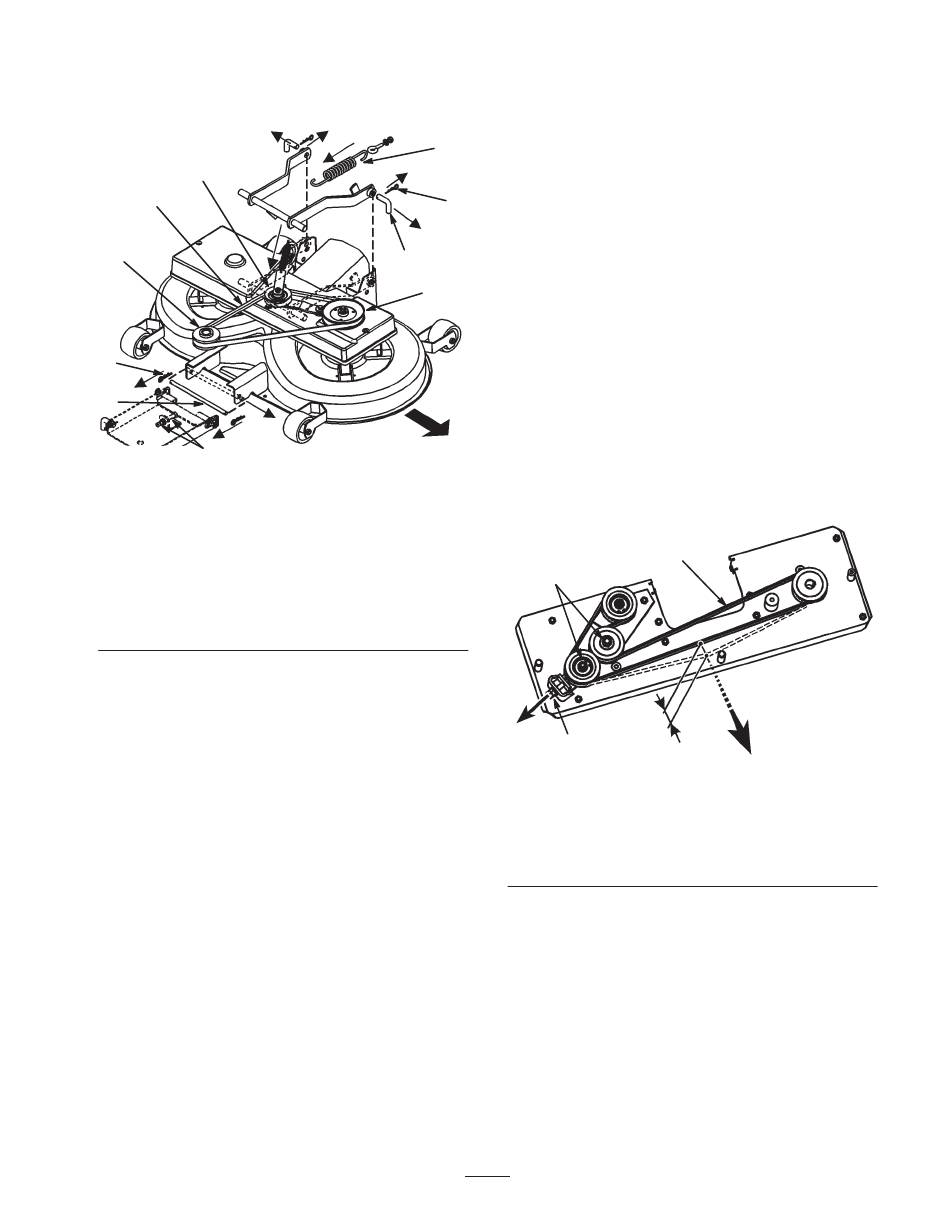

8. Ziehen Sie den Spannarm nach innen. Nehmen Sie den
Keilriemen von der Scheibe ab (Bild 36).
1
2
8
6
7
10
Bild 36
1. Antriebsscheibe und
Antriebsarm
2. Keilriemen
3. Befestigungsfeder
4. Hintere Splintclips
5. Hintere Stifte
6. Vordere Splintclips
7. Vorderer Stift
Hinweis: Das zuschaltbare Kollektieren ist aus
Übersichtsgründen nicht abgebildet.
9. Nehmen Sie die Feder vom Schalthebel ab (Bild 36).
10. Entfernen Sie das Mähwerk vom Kanal. Heben Sie den
Kanal hierfür von den zwei geschweißten Stiften ab und
ziehen Sie ihn ungefähr 10 cm nach hinten. Befestigen
Sie den Kanal, damit er nicht runterfällt.
11. Entfernen Sie die zwei Splintclips von den zwei
hinteren Stiften und nehmen Sie die Stifte ab (Bild 36).
Hinweis: Für das Entfernen des zweiten Stifts
benötigen Sie ggf. eine Zange.
12. Entfernen Sie den Splintclip vom vorderen Stift und
nehmen Sie den Stift ab (Bild 36).
13. Entfernen Sie den Keilriemen von der Motorriemen-
scheibe (Bild 36).
14. Schieben Sie das Mähwerk unter dem Traktor heraus.
3
4
5
9
8. Motorriemenscheibe
9. Keilriemenscheibe
10. Vordere Aufhängung –
M12-Muttern
11. Zuschaltbares
Kollektieren (nicht
abgebildet)
33
Montieren des Mähwerks
Führen Sie das Verfahren für den Ausbau des Mähwerks
auf Seite 32 in umgekehrter Reihenfolge aus.
Einstellen des
Messertreibriemens
Stellen Sie den Messertreibriemen nach den ersten
20 Betriebsstunden und dann nach jeweils
50 Betriebsstunden ein.
1. Bauen Sie das Mähwerk aus. Siehe „Entfernen des
Mähwerks" auf Seite 32.
Hinweis: Sie müssen das Mähwerk ausbauen, um den
Messerantriebsriemen ordnungsgemäß einzustellen.
2. Entfernen Sie den Keilriemen und den Antriebsarm
(Bild 36).
3. Entfernen Sie die Riemenabdeckung.
4. Lösen Sie die zwei Sechskantmuttern auf der
Antriebsscheibe (Bild 37).
2
1
3
5
Bild 37
Ansicht von oben
1. Sechskantmutter
2. Mähwerkriemen
3. M10-Mutter
5. Stellen Sie die M10-Mutter so ein, dass sich der Riemen
5 mm mit einer Spannung von 30 N durchbiegt
(Bild 37).
6. Drehen Sie den Riemen um drei Umdrehungen.
7. Prüfen Sie die Riemenspannung und stellen Sie diese
ggf. ein.
8. Ziehen Sie die zwei Sechskantmuttern auf der
Antriebsscheibe an.
9. Bauen Sie das Mähwerk ein; siehe „Einbauen des
Mähwerks" auf Seite 33.
4
4. 30 N Spannung
5. 5 mm
