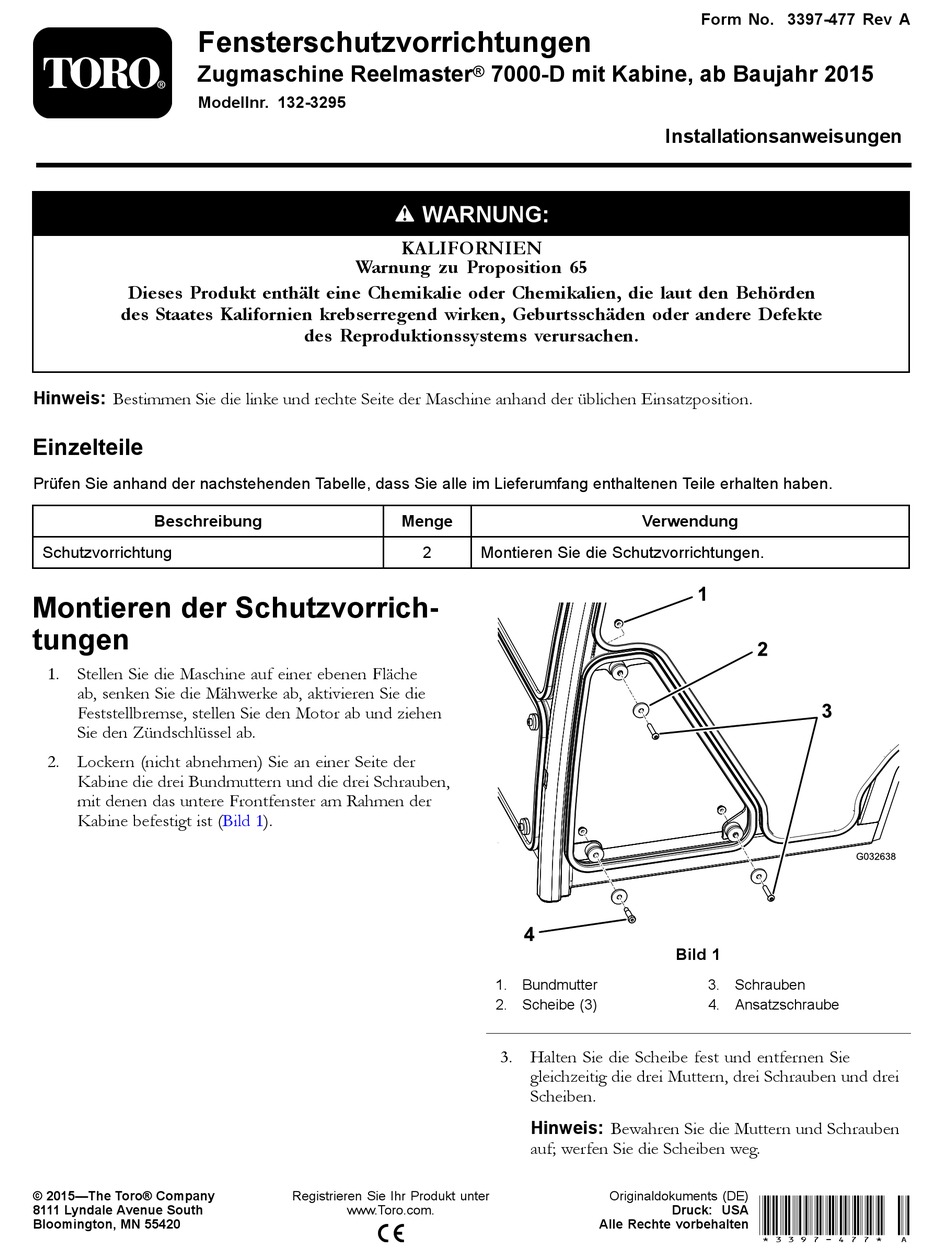

Toro 132-3295 Installationsanweisungen

Fensterschutzvorrichtungen
Zugmaschine Reelmaster
Modellnr. 132-3295
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Schutzvorrichtung
Montieren der Schutzvorrich-
tungen
1. Stellen Sie die Maschine auf einer ebenen Fläche
ab, senken Sie die Mähwerke ab, aktivieren Sie die
Feststellbremse, stellen Sie den Motor ab und ziehen
Sie den Zündschlüssel ab.
2. Lockern (nicht abnehmen) Sie an einer Seite der
Kabine die drei Bundmuttern und die drei Schrauben,
mit denen das untere Frontfenster am Rahmen der
Kabine befestigt ist
© 2015—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
(Bild 1).
Registrieren Sie Ihr Produkt unter
www.Toro.com.
® 7000-D mit Kabine, ab Baujahr 2015
WARNUNG:
KALIFORNIEN
Menge
2 Montieren Sie die Schutzvorrichtungen.
1. Bundmutter
2. Scheibe (3)
3. Halten Sie die Scheibe fest und entfernen Sie
gleichzeitig die drei Muttern, drei Schrauben und drei
Scheiben.
Hinweis: Bewahren Sie die Muttern und Schrauben
auf; werfen Sie die Scheiben weg.
Form No. 3397-477 Rev A
Installationsanweisungen
Verwendung
Bild 1
3. Schrauben
4. Ansatzschraube
Originaldokuments (DE)
*3397-477* A
Druck: USA
Alle Rechte vorbehalten
