Bedienung

Bedienung
Messaufbau, Geräteanschluss
Die Regeleinheit kann mithilfe der mitgelieferten Halterung an
einem Laborgitter o.Ä bzw. an der Haltestange des Magnetrührers
befestigt werden.
➜ Stecken Sie die Halteklemmen auf die rückseitige Schiene der Halterung für die
Regeleinheit.
– Nutzen Sie die zwei Halteklemmen ∅ 10 mm zur Befestigung der Halterung an
einem Laborgitter o.Ä.
– Nutzen Sie die zwei Halteklemmen ∅ 13 mm zur Befestigung der Halterung
an der Haltestange eines Magnetrührers (Lieferbestandteil Magnetrührer,
Montage der Haltestange siehe ggf. Betriebsanleitung des Magnetrührers). Die

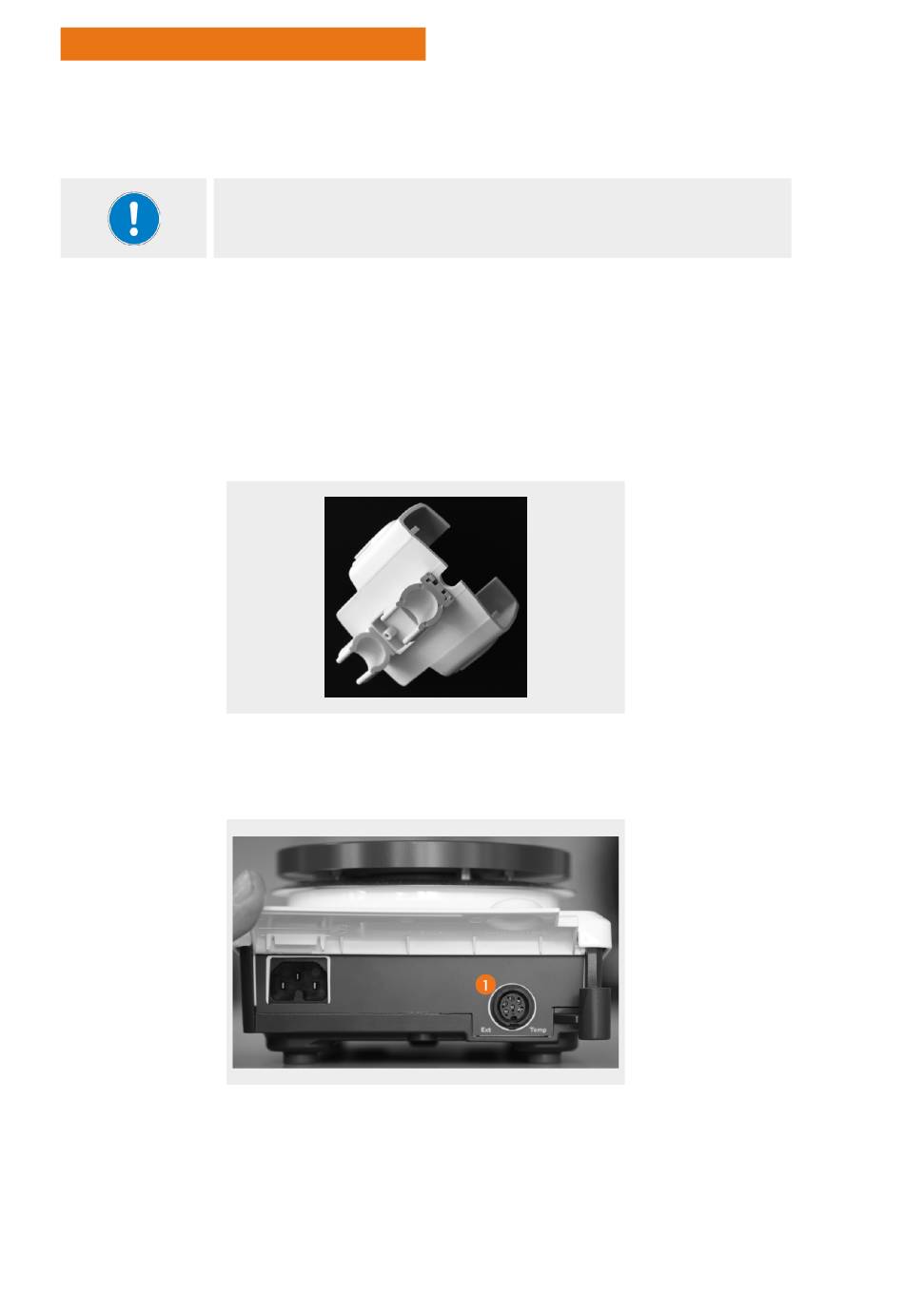

folgende Abbildung zeigt die Rückseite der Halterung für die Regeleinheit mit
aufgesteckten Halteklemmen:
➜ Setzen Sie die Regeleinheit in die vormontierte Halterung.
➜ Verbinden Sie den Anschlussstecker des Anschlusskabels der Regeleinheit mit der
fünfpoligen Anschlussbuchse [1] auf der Rückseite des Magnetrührers:
➜ Setzen Sie den Messfühler in die vormontierte Messfühlerhalterung (optionales
Zubehör) und führen Sie das Anschlusskabel möglichst eng anliegend entlang
des Aufbaus. Achten Sie darauf, dass das Anschlusskabel keinerlei mechanischen
Belastungen (Knicken, Zug) ausgesetzt wird.
10
