Rintuf NPL-09HR Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Das Design kann je nach Modellnummer abweichen. Einige Modelle können einen zusätzlichen Buchstaben hinter der
Modellnummer haben.
* Vielen Dank, dass Sie sich für dieses Produkt entschieden haben! Bitte lesen Sie dieses Benutzerhandbuch
vor der Installation und Verwendung dieses Produkts aufmerksam durch. Bewahren Sie es für späteres
Nachschlagen auf.
rintuf

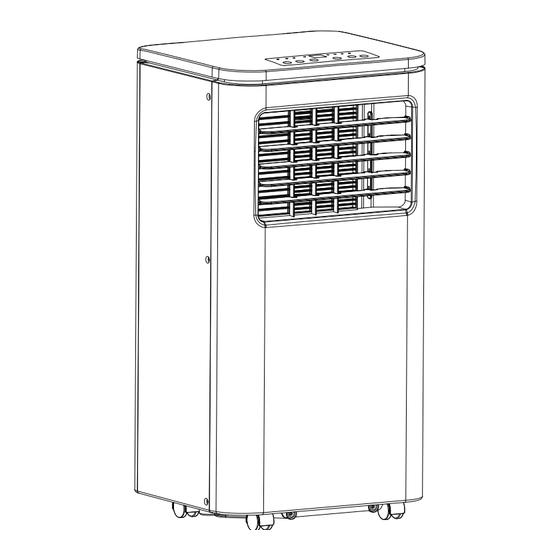

Tragbares Klimagerät
Modell NPL-09HR
Benutzerhandbuch
Kundendienst: rintuf.de@afterservice.vip
Inhaltsverzeichnis
Verwandte Anleitungen für Rintuf NPL-09HR
Inhaltszusammenfassung für Rintuf NPL-09HR

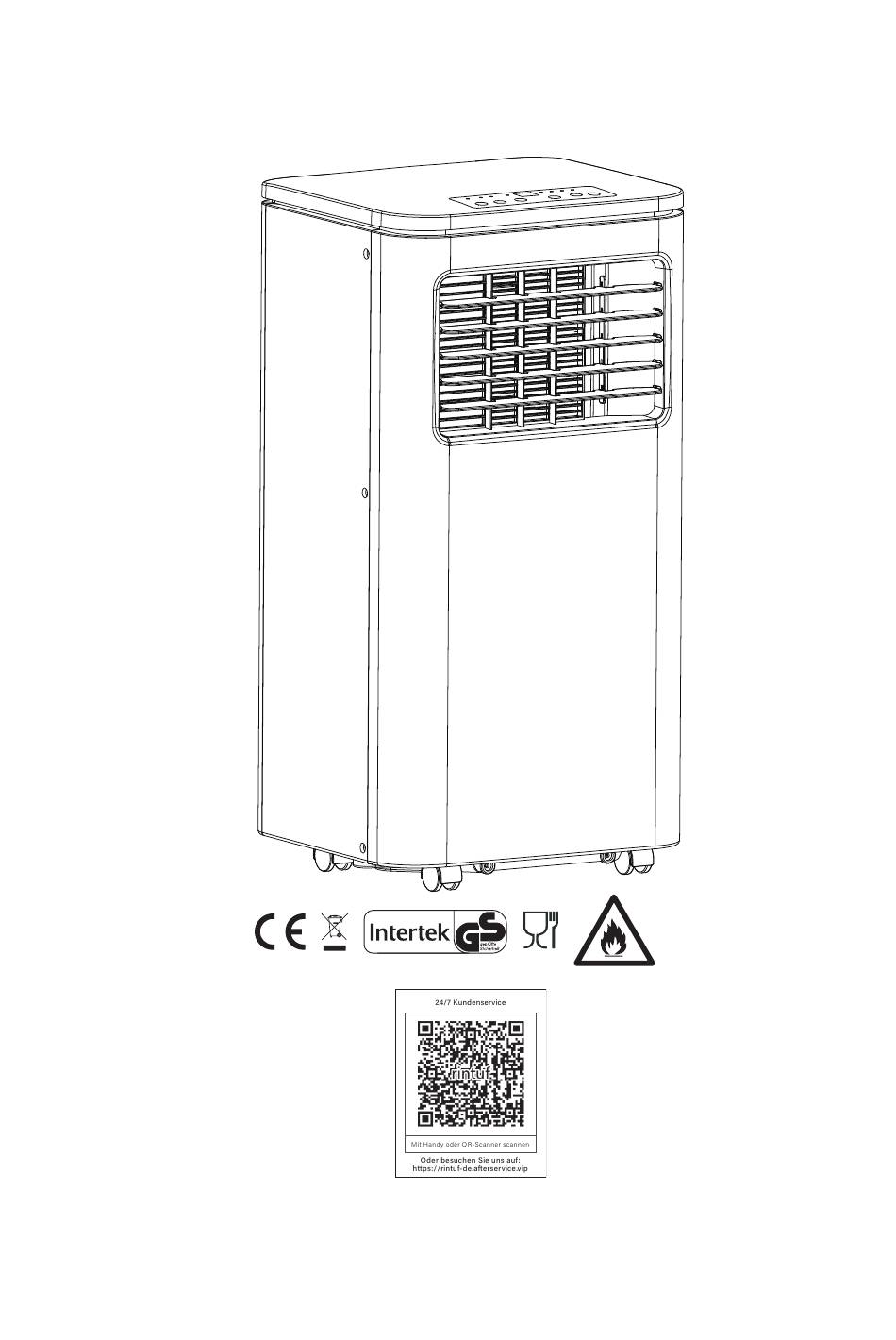

- Seite 1 Tragbares Klimagerät Modell NPL-09HR Benutzerhandbuch Kundendienst: rintuf.de@afterservice.vip Das Design kann je nach Modellnummer abweichen. Einige Modelle können einen zusätzlichen Buchstaben hinter der Modellnummer haben. * Vielen Dank, dass Sie sich für dieses Produkt entschieden haben! Bitte lesen Sie dieses Benutzerhandbuch vor der Installation und Verwendung dieses Produkts aufmerksam durch.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ................................3 1. Allgemeine Warnhinweise ............................. 3 2. Tipps für Transport, Kennzeichnung, Entsorgung und Lagerung ................4 Übersicht ................................... 4 Technische Spezifikationen ............................. 5 Bedienfeld und Display ..............................6 1. Tasten und Anzeigen .............................. 6 2. Funktionen ................................6 3. -
Seite 3: Sicherheitshinweise
Das Produkt ist mit dem brennbaren Gas R290 befüllt und die maximale Füllmenge an Kältemittel beträgt 250 g. Das Klimagerät enthält etwa 125 g R290-Kältemittel für das Modell NPL-07HR und 140 g R290-Kältemittel für das Modell NPL-09HR. ② Während des Gebrauchs ... -
Seite 4: ③ Wartung
Alle Arbeitsvorgänge, die die persönliche Sicherheit betreffen, dürfen nur von kompetenten Personen durchgeführt werden. Wenden Sie sich im Reparaturfall an den professionellen Kundendienst: rintuf.de@afterservice.vip und befolgen Sie ausschließlich die Anleitungen des Herstellers. 2. Tipps für Transport, Kennzeichnung, Entsorgung und Lagerung ①... -
Seite 5: Technische Spezifikationen
⑩ Netzkabeleingang ⑪ Auslauf ⑫ Netzkabel ⑬ Auslaufstopfen ⑭ Fernbedienung ⑮ Schlauchanschluss ⑯ Abluftschlauch ⑰ Schlauchadapter ⑱ Fenster-Kit ⑲ Schraube für Fenster-Kit (Flügelmutter) Technische Spezifikationen Modell NPL-09HR Kühlkapazität 2.5kW 2.0kW Thermische Kapazität Kältemittel/Ladung R290/140g Stromversorgung 220-240V/50Hz Heizung: 960W Eingabekapazität Kühlung: 900W 1080 W/4,8 A Max./Strom eingeben... -
Seite 6: Bedienfeld Und Display
Bedienfeld und Display 1. Tasten und Anzeigen Symbol Bezeichnung Symbol Bezeichnung Symbol Bezeichnung EIN/AUS-Taste MODE-Taste Pfeiltaste AUFWÄRTS VENTILATORGESCH TIMER-Taste Pfeiltaste ABWÄRTS WINDIGKEITS-Taste Anzeige HOHE HEIZMODUS- TIMER-Anzeige VENTILATORGESCH Anzeige WINDIGKEIT Anzeige NIEDRIGE Anzeige WASSER SCHLAFMODUS- VENTILATORGESCH VOLL Anzeige WINDIGKEIT ENTFEUCHTUNGS- VENTILATORMODUS- Anzeige Anzeige KÜHLMODUS-... -
Seite 7: Fernbedienung
Hinweise: Die Temperatur kann nicht eingestellt werden, wenn sich das Klimagerät im Ventilatormodus FAN oder im Entfeuchtungsmodus DEHUM befindet. Drücken Sie gleichzeitig die Pfeiltasten AUFWÄRTS und ABWÄRTS, um die im Display angezeigte Temperatureinheit zwischen °C °F umzuschalten. ④ SPEED-Taste: Die Ventilatordrehzahl kann von niedrig bis hoch eingestellt werden, wenn das Klimagerät in Betrieb ist. -
Seite 8: Schlafmodus
② Betriebsmodus wählen: Drücken Sie MODE, um den Betriebsmodus COOL, HEAT, DEHUM oder FAN zu wählen. ③ Ventilatorgeschwindigkeit: Drücken Sie FAN, um die Drehzahl des Ventilators einzustellen. Befindet sich das Produkt jedoch im Entfeuchtungsmodus DEHUM, kann die Geschwindigkeit nicht eingestellt werden. -
Seite 9: Abluftschlauch Am Klimagerät Anschließen
② Schließen Sie das offene Ende des Abluftschlauchs am Abluftanschluss an und befestigen Sie ihn gegen den Uhrzeigersinn. 3. Abluftschlauch am Klimagerät anschließen Hinweise: Wenn Sie den Schlauch anschließen, muss sich das Klimagerät nahe genug am Fenster befinden, damit Sie die Dichtungsplatte im Fenster nicht verschieben. -
Seite 10: Installation Beenden
③ Befestigen Sie die Flügelmutter an Platte A. Schrauben Sie die Flügelmutter nicht zu fest an, und halten Sie einen Abstand von 2,5 mm ein. ④ Verbinden Sie Platte B und stellen Sie die Platte(n) wie gezeigt auf die Breite oder Höhe des Fensters ein. ⑤... -
Seite 11: Wasserableitung
Hinweise: Bei einigen Fensterinstallationen kann es erforderlich sein, die Erweiterungsplatten zuzuschneiden. Schieben Sie den Adapter nach unten und vergewissern Sie sich, dass er in der korrekten Position sitzt. Achten Sie darauf, dass die Richtung der Platten mit der Richtung der Dichtungsplatte übereinstimmt. ... -
Seite 12: Kontinuierlicher Abfluss
2. Kontinuierlicher Abfluss ① Schrauben Sie den Deckel des Abflusses ab und ziehen Sie den Stopfen heraus. ② Schließen Sie am Anschluss einen Ø13 mm Schlauch so tief wie möglich an. ③ Verlegen Sie den Ablaufschlauch in einen Abfluss oder ins Freie. Hinweise: ... -
Seite 13: Handhabung Und Transport
Handhabung und Transport Halten Sie das Produkt an den seitlichen Griffen, um es in aufrechter Position umzustellen. Hinweise: Halten Sie es nicht an den Windleitlamellen. Halten Sie das Produkt beim Umsetzen stets aufrecht. Lassen Sie das Wasser im Produkt vollständig ab, um ein Auslaufen zu vermeiden, bevor Sie das Produkt handhaben oder umsetzen. -
Seite 14: Fehlersuche
Demontieren oder reparieren Sie das Gerät nicht ohne Genehmigung, da eine unsachgemäße Reparatur zum Erlöschen der Garantie und zu Verletzungen und Sachschäden führt. Wenn Ihr Problem nicht in der Tabelle zur Fehlerbehebung aufgeführt ist, wenden Sie sich bitte an den Kundendienst per E-Mail rintuf.de@afterservice.vip. -
Seite 15: Wartung Und Instandhaltung
Wenn elektrische Komponenten ausgetauscht werden, müssen sie für den Zweck geeignet sein und den Anforderungen entsprechen. Die Wartungs- und Instandhaltungsrichtlinien des Herstellers müssen jederzeit befolgt werden. Im Zweifelsfall wenden Sie sich bitte an den technischen Kundendienst des Herstellers unter rintuf.de@afterservice.vip Bei Anlagen, die entflammbare Kältemittel verwenden, sind die folgenden Kontrollen durchzuführen: ... - Seite 16 ⑨ Elektrische Geräte überprüfen Zu den Reparatur- und Wartungsarbeiten an elektrischen Bauteilen gehören erste Sicherheitsprüfungen und Inspektionsverfahren für die Bauteile. Liegt ein Fehler vor, der die Sicherheit beeinträchtigen könnte, darf der Stromkreis nicht angeschlossen werden, bis der Fehler zufriedenstellend behoben ist. Kann der Fehler nicht sofort behoben werden, ist es aber notwendig, den Betrieb fortzusetzen, muss eine angemessene Übergangslösung gefunden werden.
-
Seite 17: Stilllegung
7. Entfernung und Entleerung Beim Eindringen in den Kältemittelkreislauf zwecks Reparaturen – oder zu anderen Zwecken – sind die herkömmlichen Verfahren anzuwenden. Es ist jedoch wichtig, dass die besten Verfahren befolgt werden, da die Entflammbarkeit eine Rolle spielt. Das folgende Verfahren ist zu befolgen: ①... -
Seite 18: Rechtlicher Hinweis
10. Kennzeichnung Das Produkt ist mit einem Etikett zu versehen, das besagt, dass es außer Betrieb genommen und das Kältemittel entleert wurde. Das Etikett muss datiert und unterschrieben sein. Vergewissern Sie sich, dass auf dem Produkt Etiketten angebracht sind, die darauf hinweisen, dass das Produkt entflammbares Kältemittel enthält. 11. -
Seite 19: Garantieinformationen
Wenn für das Produkt eine Garantie erforderlich ist, wenden Sie sich bitte per E-Mail an den Kundendienst unter rintuf.de@afterservice.vip. Das Kundendienstpersonal teilt Ihnen nach Bestätigung die Rücksendeadresse mit. Anschließend können Sie das Produkt zur Rücksendung mitnehmen oder einsenden Adresse zusammen mit dem Original-Kaufbeleg als Kaufnachweis.
