rintuf

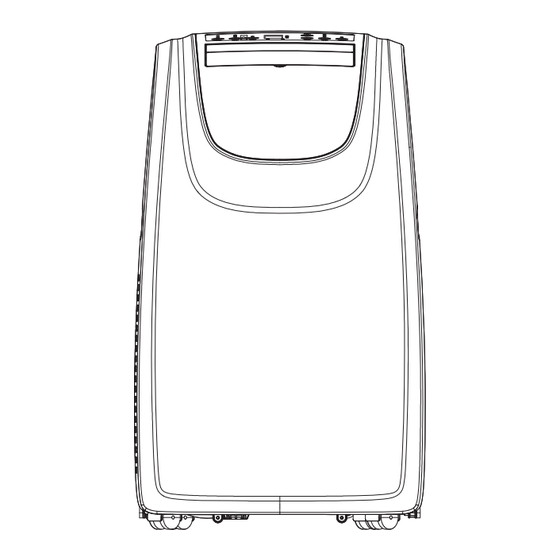

Tragbares Klimagerät
Modell NPE-12HR
Benutzerhandbuch
Kundendienst: rintuf.de@afterservice.vip
* Vielen Dank, dass Sie sich für dieses Produkt entschieden haben! Bitte lesen Sie dieses Benutzerhandbuch
vor der Installation und Verwendung dieses Produkts aufmerksam durch. Bewahren Sie es für späteres
Nachschlagen auf.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rintuf NPE-12HR

Inhaltszusammenfassung für Rintuf NPE-12HR

  • Seite 1 Tragbares Klimagerät Modell NPE-12HR Benutzerhandbuch Kundendienst: rintuf.de@afterservice.vip * Vielen Dank, dass Sie sich für dieses Produkt entschieden haben! Bitte lesen Sie dieses Benutzerhandbuch vor der Installation und Verwendung dieses Produkts aufmerksam durch. Bewahren Sie es für späteres Nachschlagen auf.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ................................1 1. Vor Gebrauch ................................. 1 2. Während des Gebrauchs ............................1 3. Wartung .................................. 2 Produktmerkmale ................................2 Übersicht ................................... 3 Bedienfeld und Display ..............................5 1. Funktionen ................................5 Technische Spezifikationen ............................. 6 2. Fernbedienung ............................... 6 3.

  • Seite 3: Sicherheitshinweise

    Das in diesem tragbaren Klimagerät verwendete Kältemittel ist der umweltfreundliche Kohlenwasserstoff R290, der im Vergleich zu alternativen Kältemitteln geruchlos ist. R290 ist ein ozonfreies Kältemittel. Bitte lesen Sie vor dem Zusammenbau und der Nutzung die Anleitung. Die Zeichnungen in diesem Benutzerhandbuch stimmen möglicherweise nicht exakt mit den Ihrem Produkt überein. Orientieren Sie sich bitte an Ihrem Produkt.

  • Seite 4: Wartung

    Alle Arbeitsvorgänge, die die persönliche Sicherheit betreffen, dürfen nur von kompetenten Personen durchgeführt werden.  Wenden Sie sich im Reparaturfall an den Kundendienst per Email: rintuf.de@afterservice.vip und befolgen Sie ausschließlich die Anleitungen des Herstellers. Produktmerkmale Dieses Produkt hat ein kompaktes, luxuriöses und hochwertiges Design.

  • Seite 5: Übersicht

    Übersicht ① Bedienfeld ② Horizontale Lamellen ③ Gehäuse vorn ④ Universalrad ⑤ Gehäuse hinten ⑥ Handgriff ⑦ Filter ⑧ Universalanschluss ⑨ Kabelaufwicklung...
  • Seite 6 ⑩ Ablauföffnung und Stopfen ⑪ Obere Filtereinheit ⑫ Untere Filtereinheit ⑬ Chassis ⑭ Fernbedienung ⑮ Schlauchanschluss ⑯ Abluftschlauch ⑰ Schlauchadapter ⑱ Fenster-Kit ⑲ Schraube für Fenster-Kit (Flügelmutter)

  • Seite 7: Bedienfeld Und Display

    Bedienfeld und Display 1. Funktionen A. TIMER-Taste: Mit dieser Taste programmieren Sie eine Zeit (1 bis 24 Stunden), nach der sich das Klimagerät ein- oder ausschalten soll. Wenn eine Zeitverzögerung programmiert ist, leuchtet die TIMER-Anzeige.  Während des Betriebs drücken Sie die TIMER-Taste. Dann drücken Sie die Pfeiltasten AUFWÄRTS/ABWÄRTS, um die Stunden einzustellen, die das Klimagerät noch in Betrieb sein soll, bevor es sich automatisch ausschaltet.

  • Seite 8: Technische Spezifikationen

    J. Kindersicherung: Halten Sie die MODUS-Taste für 3 Sekunden gedrückt, um die Kindersicherung zu aktivieren. Das „Schlosssymbol“ leuchtet auf. Halten Sie die MODUS-Taste erneut für 3 Sekunden gedrückt, um die Funktion zu deaktivieren. Technische Spezifikationen Modell-Nr. NPE-12HR Kühlleistung 3.52kW Heizleistung 3.4kW Kältemittel-Füllung...

  • Seite 9: Batterien In Die Fernbedienung Einsetzen

    3. Batterien in die Fernbedienung einsetzen Hinweise:  Drücken Sie auf den Deckel des Batteriefachs auf der Rückseite der Fernbedienung und schieben Sie ihn nach unten, um ihn zu entfernen.  Setzen Sie zwei neue AAA-Batterien in das Batteriefach ein. Achten Sie dabei auf die korrekte Polarität.

  • Seite 10: Fensterdichtung Installieren

    2. Fensterdichtung installieren Verwenden Sie je nach Größe der Fensteröffnung die Hauptplatte und eine oder beide Erweiterungsplatten. ① Öffnen Sie das Fenster und setzen Sie die Hauptfensterplatte im Fenster ein. Hinweis: Das Fenster-Kit ist so konzipiert, dass es vertikal oder horizontal in ein Schiebefenster eingesetzt werden kann.

  • Seite 11: Produkt Installieren

    ⑤ Ziehen Sie die Flügelmutter an, um das Schiebefenster-Kit zu montieren. 3. Produkt installieren ① Stellen Sie das Produkt zusammen mit dem Abluftschlauch vor dem Fenster auf und halten Sie es mindestens 50 cm von Wänden und Gegenständen entfernt. ② Installieren Sie das rechteckige Ende des Abluftschlauchadapters in der entsprechenden rechteckigen Öffnung in der Dichtungsplatte des Fensters, schrauben Sie es an und schließen Sie das Fenster.

  • Seite 12: Wasserableitung

    Wasserableitung Das tragbare Klimagerät hat zwei Ablauföffnungen, eine obere und eine untere, die für zwei Ablaufmethoden vorgesehen sind: manueller Abfluss und kontinuierlicher Abfluss. 1. Manueller Abfluss Das Produkt ist mit einem hocheffizienten Selbstverdampfungssystem ausgestattet. Wir empfehlen, den manuellen Abfluss im Kühlmodus COOL zu verwenden. Das gesamte Kondensat wird in das Produkt zurückgeführt, um zu gewährleisten, dass ausreichend Wasser den Verflüssiger kühlt und somit die Kühlleistung verbessert.

  • Seite 13: Schutzfunktionen

    Hinweise:  Der Ablaufschlauch muss installiert werden, bevor das Produkt in Betrieb genommen wird.  Verlegen Sie den Ablaufschlauch an einem unzugänglichen Ort, nicht höher als die Abflussöffnung und halten Sie den Schlauch gerade und ohne Biegung.  Achten Sie darauf, dass die Abdeckung des Abflusses und der Stopfen der Abflussöffnung korrekt aufbewahrt werden, wenn die kontinuierliche Wasserableitung verwendet wird.

  • Seite 14: Reinigung Und Lagerung

    Reinigung und Lagerung Hinweis: Wenn das Produkt repariert oder ausgetauscht werden muss, wenden Sie sich bitte an den Kundenservice unter: rintuf.de@afterservice.vip. 1. Gehäuse reinigen Reinigen Sie das Gehäuse des Produkts mit einem feuchten, weichen Tuch und verwenden Sie keine chemischen Lösungsmittel, Alkohol oder Benzin, um Schäden am Produkt zu vermeiden.

  • Seite 15: Griffe Und Ablagebereich Der Fernbedienung Reinigen

    3. Griffe und Ablagebereich der Fernbedienung reinigen ① Nehmen Sie die Fernbedienung heraus. ② Reinigen Sie den Griff und den Ablagebereich der Fernbedienung mit einem feuchten, weichen Tuch. Hinweis: Lassen Sie kein Wasser in das Produkt eindringen. 4. Lagerung ① Schrauben Sie den Ablaufdeckel ab und ziehen Sie den Stopfen heraus, um das Kondenswasser vollständig ablaufen zu lassen.

  • Seite 16: Wartung Und Instandhaltung

    Problem Ursache Abhilfe Die Entfernung ist zu groß. Bringen Sie die Fernbedienung in die Die Fernbedienung wurde nicht auf den Nähe des Klimageräts und vergewissern Die Fernbedienung Sie sich, dass der Signalempfänger am Signalempfänger des Produkts funktioniert nicht. ausgerichtet. Produkt normal arbeitet. Die Batterien sind erschöpft.
  • Seite 17 Wenn elektrische Komponenten ausgetauscht werden, müssen sie für den Zweck geeignet sein und den Anforderungen entsprechen. Die Wartungs- und Instandhaltungsrichtlinien des Herstellers müssen jederzeit befolgt werden. Im Zweifelsfall wenden Sie sich an den Kundenservice per Email: rintuf.de@afterservice.vip. Bei Anlagen, die entflammbare Kältemittel verwenden, sind die folgenden Kontrollen durchzuführen: ...
  • Seite 18 4. Verkabelung Vergewissern Sie sich, dass die Verkabelung keinem Verschleiß, keiner Korrosion, keinem übermäßigen Druck, keinen Vibrationen, keinen scharfen Kanten oder anderen nachteiligen Umwelteinflüssen ausgesetzt ist. Bei der Prüfung sind auch die Auswirkungen der Alterung oder ständiger Vibrationen durch Quellen wie Kompressoren oder Ventilatoren zu berücksichtigen.

  • Seite 19: Außerbetriebnahme

    Vor dem Auffüllen des Systems muss es mit Stickstoff druckgeprüft werden. Das System ist nach Abschluss der Befüllung, aber vor der Inbetriebnahme auf Dichtheit zu prüfen. Vor dem Verlassen des Standorts muss eine weitere Dichtheitsprüfung durchgeführt werden. 9. Außerbetriebnahme Vor der Durchführung dieses Verfahrens ist es wichtig, dass der Techniker mit der Anlage und all ihren Details vertraut ist.
  • Seite 20 Wenn Kompressoren oder Kompressoröle entsorgt werden sollen, sorgen Sie dafür, dass sie auf ein akzeptables Maß entleert wurden, um zu gewährleisten, dass kein brennbares Kältemittel im Schmiermittel verbleibt. Die Entleerung muss vor der Rückgabe des Kompressors an den Lieferanten erfolgen. Um diesen Prozess zu beschleunigen, darf das Kompressorgehäuse nur elektrisch beheizt werden.

  • Seite 21: Haftungsausschlüsse

    Wenn das Produkt eine Garantie braucht, wenden Sie sich bitte den Kundendienst per Email unter: rintuf.de@afterservice.vip. Der Kundenservice wird Ihnen eine Rücksendadresse nach der Bestätigung anbieten, wonach Sie das Produkt zusammen mit einem originalen Kaufbeleg zurücksenden können, der als der Nachweis Ihres Einkaufs gilt.

  • Seite 22: Anhang

    Vielen Dank, dass Sie sich für dieses Gerät entschieden haben! Wenn Sie Fragen zur Montage oder zum Betrieb dieses Geräts haben, etwas fehlt oder das Gerät beschädigt ist, kontaktieren Sie uns bitte über die Amazon-Nachricht oder die E-Mail-Adresse: rintuf.de@afterservice.vip. Hersteller: Nantong Ningpu Electrical Appliance CO., Ltd.
