Rintuf A011D2 Bedienungsanleitung
Verwandte Anleitungen für Rintuf A011D2
Inhaltszusammenfassung für Rintuf A011D2

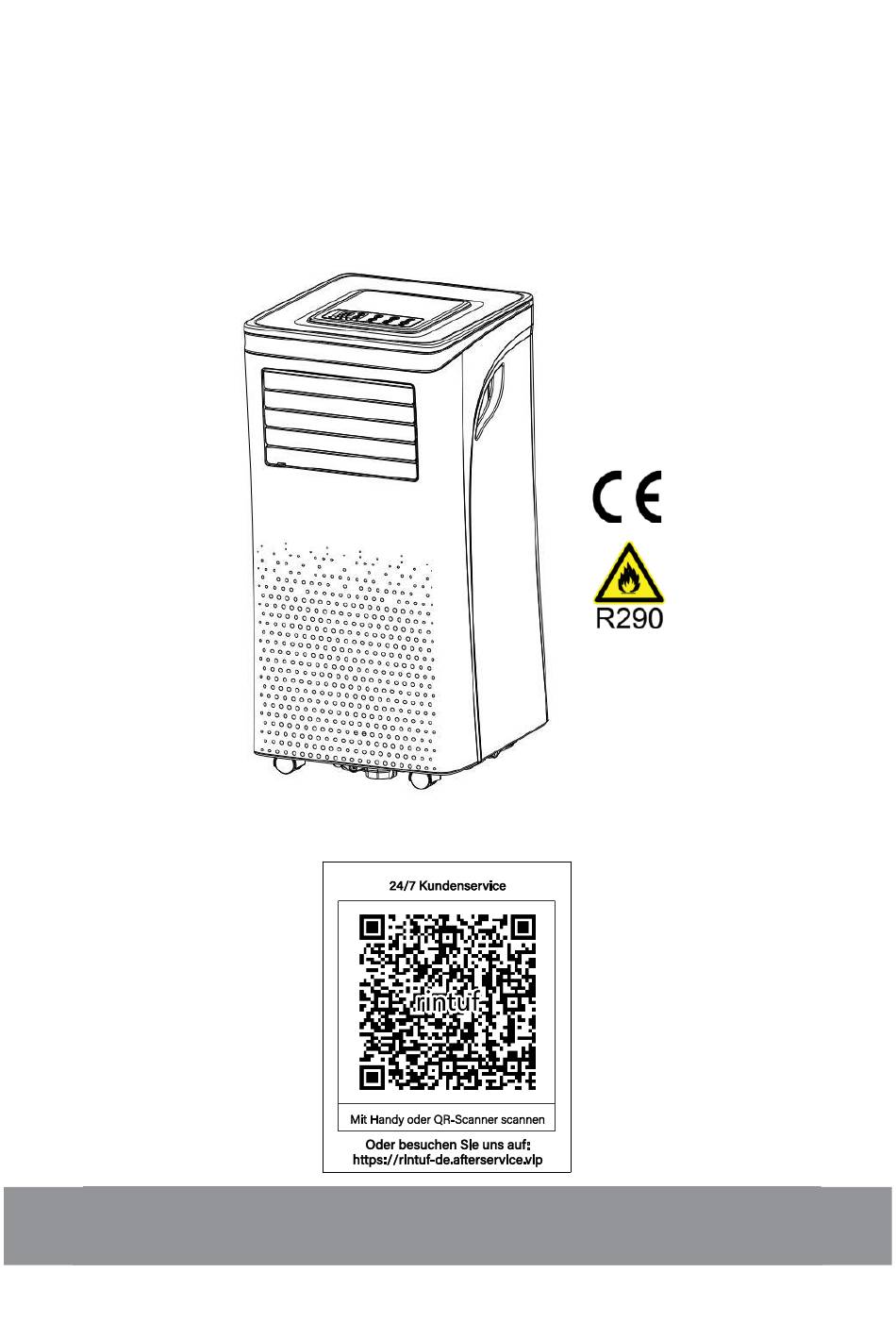

- Seite 1 Rintuf Mobiles Klimagerä t Modellnr.: A011D2 Bedienungsanleitung (mit Kä ltemittel R290) Kundendienst: rintuf.de@afterservice.vip LESEN SIE DIESE ANLEITUNGEN DURCH UND BEWAHREN SIE SIE ANSCHLIESSEND GUT AUF...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vor Gebrauch ......................3 Produktbeschreibung ................3 Warnhinweise ..................3 Sicherheitsvorkehrungen ..................4 Sicherheitsvorkehrungen wä hrend des Betriebs ........4 Sicherheitsvorkehrungen bei Wartungs- und Reparaturarbeiten ..... 6 Technische Daten ....................9 Übersicht ......................10 Produktdarstellung ................. 10 Produkteigenschaften ................10 Installationsbeschreibungen ................ -
Seite 3: Vor Gebrauch
Vor Gebrauch 1. Produktbeschreibung Unser leistungsstarkes mobiles Klimagerä t ist eine ausgezeichnete Kü hllö sungen fü r Einzelzimmer, die eine komfortable Atmosphä re in Ihrer Wohnumgebung erzeugt. Es besitzt darü ber hinaus fü r die Luftzirkulation und Entfernung von Feuchtigkeit aus der Luft eine Ventilator- und Luftentfeuchterfunktion. -
Seite 4: Sicherheitsvorkehrungen
Das im Gerä t benutzte Propan ist geruchslos. Dadurch kann austretendes Gas nicht am Geruch erkannt werden. Wenn eine undichte Stelle gefunden wurde, evakuieren Sie umgehend alle Personen aus dem Raum und lü ften den Raum grü ndlich. Setzen Sie sich anschließ... - Seite 5 Setzen Sie das Gerä t keinem Regen, Feuchtigkeit oder sonstigen Flü ssigkeiten aus und tauchen Sie es auch nicht in diese ein. Lassen Sie das Gerä t nicht unbeaufsichtigt laufen. Kippen Sie das Gerä t nicht an und stellen Sie es auch nicht auf den Kopf. ...
-
Seite 6: Sicherheitsvorkehrungen Bei Wartungs- Und Reparaturarbeiten
Handhabung entflammbarer Kä ltemittel geschult ist. Wenn Sie Fragen zum Gerä t haben oder Hilfe benö tigen, setzen Sie sich bitte mit dem Kundendienst ü ber die Mailadresse rintuf.de@afterservice.vip in Verbindung und folgen Sie prä zise dessen Anleitungen. 2. Sicherheitsvorkehrungen bei Wartungs- und Reparaturarbeiten Bitte befolgen Sie bei der Wartung oder Reparatur eines Gerä... - Seite 7 ⑤ Vorhandensein von Feuerlö schern Sobald Wä rmearbeiten am Kü hlgerä t oder an Teilen ausgefü hrt werden mü ssen, die mit diesem Kü hlgerä t verbunden sind, muss eine geeignete Feuerlö schausrü stung in greifbarer Nä he vorhanden sein. Ein Trockenpulver- oder CO2-Feuerlö scher muss in unmittelbarer Nä...
- Seite 8 Kennzeichnungen und Zeichen, die nicht lesbar sind, mü ssen ersetzt/erneuert werden. Das Kü hlrohr oder die Kü hlkomponenten mü ssen so installiert werden, dass sie keinen anderen Substanzen ausgesetzt werden, durch die die Komponenten korrodieren kö nnen, die Kä ltemittel enthaltenden, es sei denn, die Komponenten sind aus einem Material gefertigt, das von Natur aus korrosionsbestä...
-
Seite 9: Technische Daten
Technische Daten A011D2 Modell Kü hlkapazitä t 2,6 W 220 – 240 V AC Nennspannung Nennfrequenz 50 Hz Kü hlnenneingangsleistung 1003 W Kü hlnenneingangsstrom 4,5 A IPX1 IP-Schutzart ≤65 dB(A) Schallleistungspegel Kä ltemittel/Befü llmenge R290/180 g Eigengewicht 23,5 kg Maximalsaugleistung/Maximal zulä ssiger... -
Seite 10: Übersicht
Übersicht 1. Produktdarstellung Komponente Komponente Komponente Lufteinlass mit Bedienfeld Wasserablassloch Luftfilter Luftauslass mit Laufrollen Abluft einstellbaren Lamellen Griff Hinweis: Die Abbildung dient lediglich als Referenz. Bitte beziehen Sie sich fü r Einzelheiten auf das tatsä chliche Produkt. 2. Produkteigenschaften ① Hochleistung bei kompakter Abmessung mit Kü hl-, Luftentfeuchter- und Ventilatorfunktion. -
Seite 11: Installationsbeschreibungen
⑥ Automatische Abschaltung bei vollem Wasserauffangbehä lter ⑦ Automatischer Neustart nach einem Stromausfall ⑧ Automatische Entfrostungsfunktion bei niedrigen Umgebungstemperaturen ⑨ Fernbedienung ⑩ Ventilator mit 2 Geschwindigkeitsstufen ⑪ Laufrollen fü r einfache Mobilitä t Installationsbeschreibungen 1. Auspacken des Gerä ts Öffnen Sie den Karton und nehmen Sie das Gerä... -
Seite 12: Auswä Hlen Des Aufstellortes
2. Auswä hlen des Aufstellortes ① Lassen Sie das Gerä t vor Beginn der Installationsarbeiten mindestens 24 Stunden lang aufrecht stehen, wenn es mehr als 45° angekippt gewesen war. ② Stellen Sie das Gerä t auf einer stabilen und ebenen Oberflä... - Seite 13 Schritt 1: Stecken Sie den Schlauchanschlussstutzen auf ein Ende des Abluftschlauches. Schritt 2: Stecken Sie den Fenstermontagesatzadapter auf das andere Ende des Abluftschlauches. Schritt 3: Ziehen Sie den verstellbaren Fenstermontagesatz auf die Lä nge Ihres Fensters. Verbinden Sie anschließ end den Abluftschlauch mit dem Fenstermontagesatz.
- Seite 14 Schritt 5: Schließ en Sie den Schlauchanschlussstutzen am Abluftauslass des Gerä ts an. Schritt 6: Passen Sie die Lä nge des flexiblen Abluftschlauches an. Vermeiden Sie hierbei jedoch Knicke im Abluftschlauch. Stellen Sie anschließ end das Gerä t in der Nä...
-
Seite 15: Betriebsanleitung
Betriebsanleitung 1. Bedienfeld und Display Funktionen Beschreibungen Drü cken Sie diese Taste, um das Gerä t ein- oder POWER auszuschalten. Drü cken Sie diese Taste, um zwischen den MODE Betriebsmodi COOL, DRY, FAN und SLEEP umzuschalten. Anzeige fü r die VENTILATOR Sie zeigt an, ob die hohe oder niedrige GESCHWINDI... - Seite 16 Funktionen Beschreibungen Drü cken Sie diese Taste, um zwischen der niedrigen SPEED und hohen Ventilatorgeschwindigkeit umzuschalten. Drü cken Sie diese Taste, um eine Zeit fü r den TIMER automatischen Start oder Stopp des Gerä ts einzustellen.
-
Seite 17: Fernbedienung
2. Fernbedienung... -
Seite 18: Einstellungen
3. Einstellungen ① Starten und Stoppen Wenn Sie die POWER-Taste zum Einschalten des Gerä ts drü cken, dann lä uft es standardmä ß ig im Betriebsmodus FAN. Wä hlen Sie den gewü nschten Betriebsmodus durch Drü cken der MODE-Taste aus. - Seite 19 D. SLEEP-Modus (diese Funktion ist nur mit der Fernbedienung auswä hlbar) Sie kö nnen den Betriebsmodus SLEEP aktivieren, wenn sich das Gerä t im Betriebsmodus COOL befindet. Im Betriebsmodus COOL: Nach 1 Stunde wird die eingestellte Temperatur um 1 ℃...
-
Seite 20: ⑤Überlastschutz
Sobald der Kompressor 20 Minuten lang in Betrieb gewesen ist, beginnt das Gerä t, die Temperatur der Verdampferrohrspirale zu ü berprü fen. Wenn die Temperatur der Verdampferrohrspirale 3 Minuten lang ≤-1 ℃ ist, werden der Kompressor aus- und der Ventilator mit hoher Geschwindigkeit eingeschaltet. Die Betriebszustandsanzeige blinkt jetzt. -
Seite 21: Reinigung Und Wartung
② Wasserablassbetriebsanleitungen Schalten Sie das Gerä t vor Ausfü hrung der nachstehenden Schritte aus. Entfernen Sie den Wasserablassstopfen und bewahren Sie ihn an einem sicheren Ort auf. Schließ en Sie den Diesen Gummistopfen Wasserablassschlauch ordnungsgemä ß entfernen. und festsitzend an und vergewissern Sie sich, dass er nicht geknickt und frei von Behinderungen ist. -
Seite 22: Reinigen Des Kä Ltemittels
① Drü cken Sie die POWER-Taste, um das Gerä t auszuschalten und ziehen Sie anschließ end den Netzstecker aus der Netzsteckdose. ② Entfernen Sie das Luftfiltergitter vom Gerä t. ③ Saugen Sie den angesammelten Staub mit Hilfe eines Staubsaugers vom Luftfilter ab. ④... -
Seite 23: Fehlersuche
⑤ Lassen Sie das Gas/die Dä mpfe nicht in Ihre Augen, auf Ihre Haut oder an Ihre Kleidung gelangen. Atmen Sie das Gas/die Dä mpfe nicht ein. ⑥ Verhindern Sie, dass das Gas/die Dä mpfe in die Kanalisation oder die ö ffentliche Wasserversorgung gelangt. - Seite 24 Problem Analyse Problemlö sungen Überschwappen wä hrend des Entleeren Sie vor dem Transport Gerä tetransports. den Wasserauffangbehä lter. Verlegen Sie den Schlauch Wasserleck Überprü fen Sie, ob der gerade, um Wasserablassschlauch Fließ beeinträ chtigungen geknickt oder gebogen ist. vorzubeugen. Stellen Sie das Gerä t auf einem Überprü...
-
Seite 25: Auß Erbetriebnahme
Auß erbetriebnahme 1. Aufbewahrung Aufbewahrung ü ber lä ngere Zeit: Wenn Sie das Gerä t ü ber lä ngere Zeit (lä nger als ein paar Wochen) nicht benutzen, dann ist es empfehlenswert, das Gerä t zu reinigen und vollstä ndig trocknen zu lassen. Bitte folgen Sie fü r die Aufbewahrung des Gerä ts den nachstehenden Schritten: ①... -
Seite 26: Haftungsausschluss
Haftungsausschluss Vielen Dank fü r den Kauf unseres Produkts! Durch die Benutzung dieses Produkts zeigen Sie an, dass Sie den Haftungsausschluss und alle Warnungen sorgfä ltig gelesen haben und verstehen und sich verpflichten, die hierin enthaltenen Bestimmungen und Bedingungen einzuhalten. Sie mü ssen sichere und ordnungsgemä... -
Seite 27: Gewä Hrleistungsinformationen
Herstellungsfehler besitzt. 2. Wie Sie einen Gewä hrleistungsanspruch geltend machen Setzen Sie sich bitte ü ber die Mailadresse rintuf.de@afterservice.vip mit dem Kundendienst in Verbindung, wenn Sie einen Gewä hrleistungsanspruch geltend machen mö chten. Das Kundendienstteam teilt Ihnen nach Überprü fung Ihrer Geltendmachung die Rü... -
Seite 28: Kontakt
Gerä t beschä digt ist, setzen Sie sich bitte mittels einer Amazon-Mitteilung oder einer E-Mail an die folgende Mailadresse mit uns in Verbindung: rintuf.de@afterservice.vip. Hersteller: Nantong Ningpu Electrical Appliance CO., Ltd. Anschrift: No. 139, Huanghe Road, Rudong Economic Development Zone, Nantong, Jiangsu, China E-Mail: rintuf.de@afterservice.vip...
