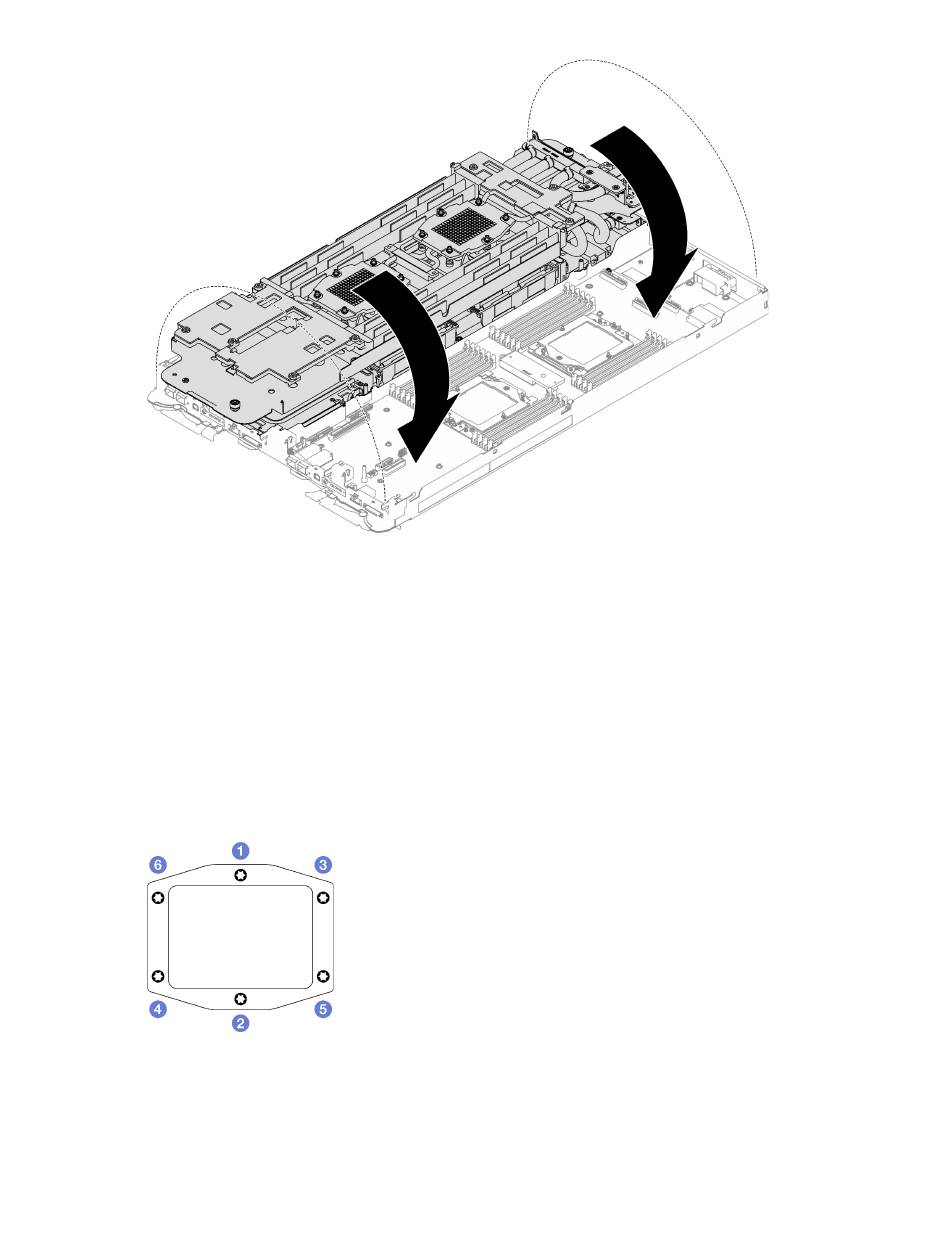

Abbildung 183. Installieren des Wasserkreislaufs
Schritt 8. Installieren Sie die Schrauben an der Kühlplatte des Prozessors (12 x T20-Torx-Schrauben pro
Knoten). Befolgen Sie die Schraubenreihenfolge auf dem Etikett der Prozessorkühlplatte und
ziehen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen
Drehmoment an. Ziehen Sie jede Schraube vollständig an und fahren Sie dann mit der nächsten
Schraube fort.
Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt
1,12-1,46 Newtonmeter bzw. 10-13 Poundforce Inch.
Ziehen Sie jede Schraube vollständig an und gehen Sie dabei entsprechend der folgenden
Reihenfolge vor: 1 ➙ 2 ➙ 3 ➙ 4 ➙ 5 ➙ 6
Abbildung 184. Etikett an der Prozessorkühlplatte
.
181
Kapitel 5
Prozeduren beim Hardwareaustausch
