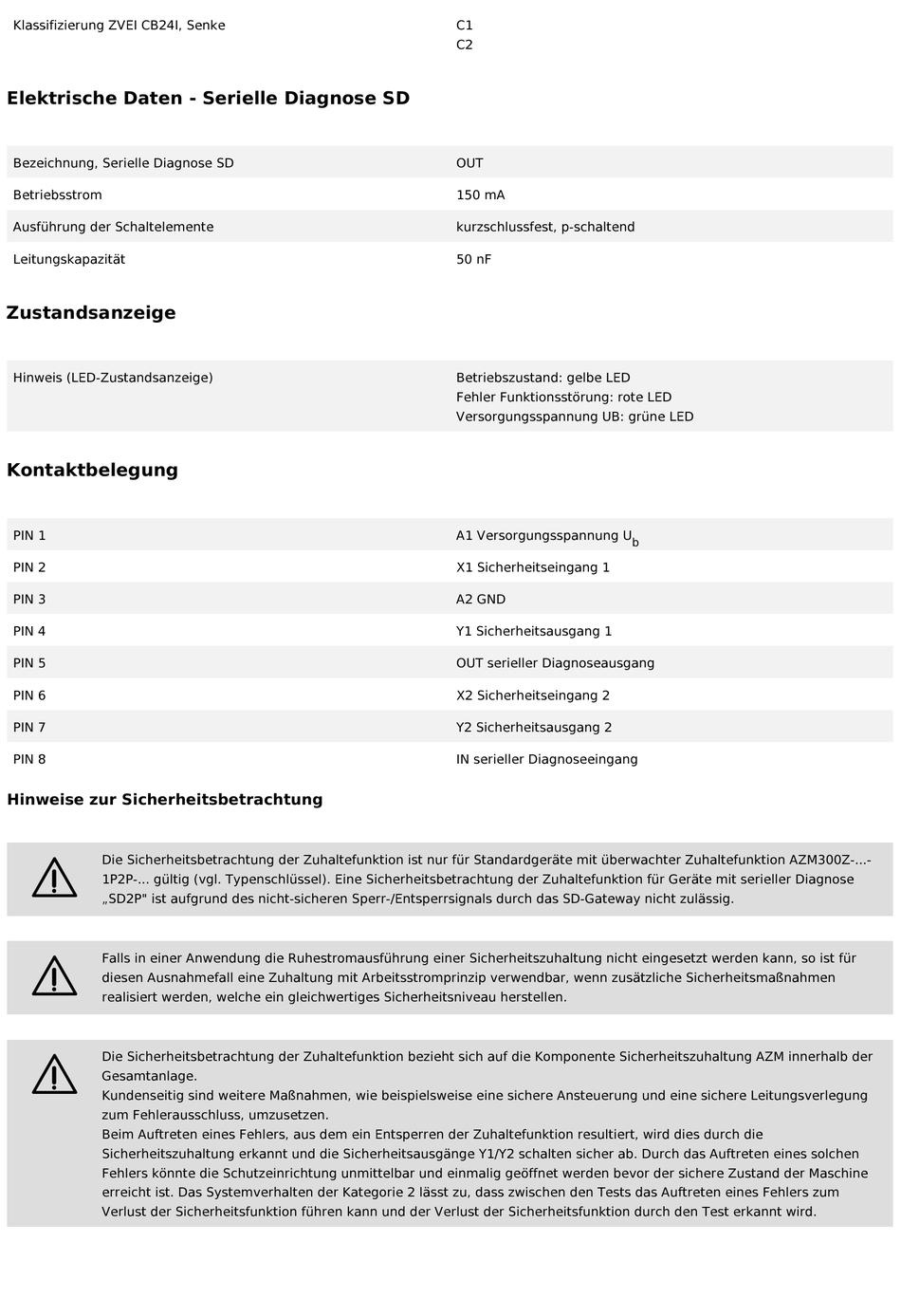

Klassifizierung ZVEI CB24I, Senke
Elektrische Daten - Serielle Diagnose SD
Bezeichnung, Serielle Diagnose SD
Betriebsstrom
Ausführung der Schaltelemente
Leitungskapazität
Zustandsanzeige
Hinweis (LED-Zustandsanzeige)
Kontaktbelegung
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8
Hinweise zur Sicherheitsbetrachtung
Die Sicherheitsbetrachtung der Zuhaltefunktion ist nur für Standardgeräte mit überwachter Zuhaltefunktion AZM300Z-...-
2
1P2P-... gültig (vgl. Typenschlüssel). Eine Sicherheitsbetrachtung der Zuhaltefunktion für Geräte mit serieller Diagnose
„SD2P" ist aufgrund des nicht-sicheren Sperr-/Entsperrsignals durch das SD-Gateway nicht zulässig.
Falls in einer Anwendung die Ruhestromausführung einer Sicherheitszuhaltung nicht eingesetzt werden kann, so ist für
2
diesen Ausnahmefall eine Zuhaltung mit Arbeitsstromprinzip verwendbar, wenn zusätzliche Sicherheitsmaßnahmen
realisiert werden, welche ein gleichwertiges Sicherheitsniveau herstellen.
Die Sicherheitsbetrachtung der Zuhaltefunktion bezieht sich auf die Komponente Sicherheitszuhaltung AZM innerhalb der
2
Gesamtanlage.
Kundenseitig sind weitere Maßnahmen, wie beispielsweise eine sichere Ansteuerung und eine sichere Leitungsverlegung
zum Fehlerausschluss, umzusetzen.
Beim Auftreten eines Fehlers, aus dem ein Entsperren der Zuhaltefunktion resultiert, wird dies durch die
Sicherheitszuhaltung erkannt und die Sicherheitsausgänge Y1/Y2 schalten sicher ab. Durch das Auftreten eines solchen
Fehlers könnte die Schutzeinrichtung unmittelbar und einmalig geöffnet werden bevor der sichere Zustand der Maschine
erreicht ist. Das Systemverhalten der Kategorie 2 lässt zu, dass zwischen den Tests das Auftreten eines Fehlers zum
Verlust der Sicherheitsfunktion führen kann und der Verlust der Sicherheitsfunktion durch den Test erkannt wird.
C1
C2
OUT
150 mA
kurzschlussfest, p-schaltend
50 nF
Betriebszustand: gelbe LED
Fehler Funktionsstörung: rote LED
Versorgungsspannung UB: grüne LED
A1 Versorgungsspannung U
X1 Sicherheitseingang 1
A2 GND
Y1 Sicherheitsausgang 1
OUT serieller Diagnoseausgang
X2 Sicherheitseingang 2
Y2 Sicherheitsausgang 2
IN serieller Diagnoseeingang
b
