Installation Teltonika Router RutX11

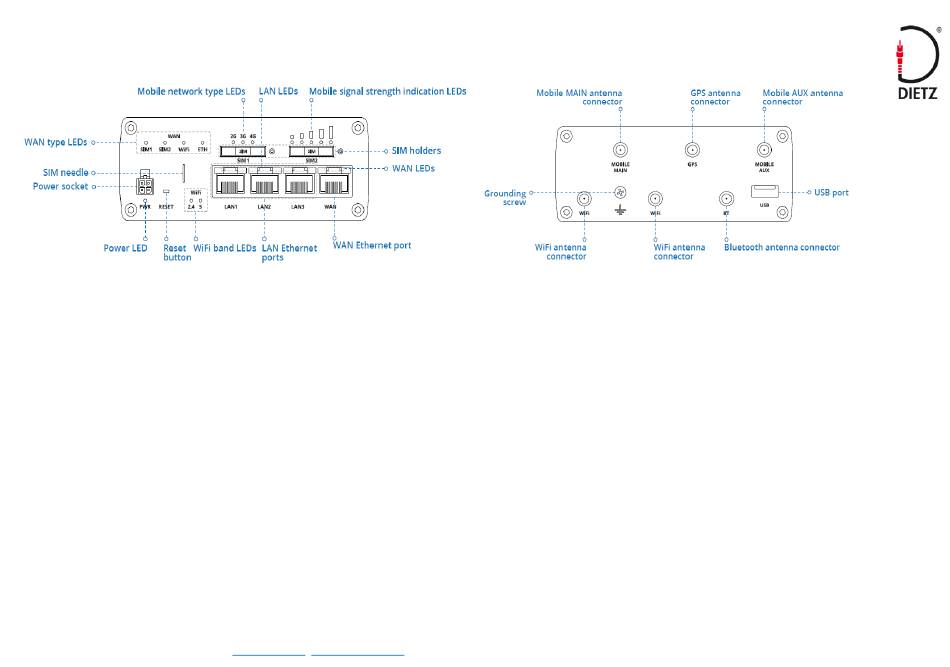

1. Ziehen Sie die SIM-Nadel (SIM-Needle) aus der Frontplatte des Routers heraus.
2. Drücken Sie die SIM-1-Halterungstaste mit der SIM-Nadel.
3. Ziehen Sie den SIM-Halter heraus.
4. Setzen Sie Ihre SIM-Karte in den SIM-Halter ein. Halten Sie die PIN der SIM-Karte für später bereit.
5. Schieben Sie den SIM-Halter wieder in den Router.
6. Bringen Sie die LTE- und WiFi-Antennen an (maximales Drehmoment 0,4 Nm 3,5 in-lbs). Die Bluetooth- und GPS Antenne können später
angeschlossen werden.
7. Schließen Sie das Netzteil an die Buchse an der Vorderseite des Geräts an oder verwenden Sie das 12 Volt Kabel.
8. Verbinden Sie einen Laptop und den Router (LAN1) mit dem beiliegenden Netzwerkkabel
Hinweis: Bitte beachten Sie die Sicherheitshinweise in der beiliegenden Kurzanleitung.
Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz,
verkauf@dietz.biz
1
Werbung
Verwandte Anleitungen für Teltonika RutX11
Inhaltszusammenfassung für Teltonika RutX11
- Seite 1 Installation Teltonika Router RutX11 1. Ziehen Sie die SIM-Nadel (SIM-Needle) aus der Frontplatte des Routers heraus. 2. Drücken Sie die SIM-1-Halterungstaste mit der SIM-Nadel. 3. Ziehen Sie den SIM-Halter heraus. 4. Setzen Sie Ihre SIM-Karte in den SIM-Halter ein. Halten Sie die PIN der SIM-Karte für später bereit.
- Seite 2 Inbetriebnahme Teltonika Router RutX11 Der Weg durch den Einrichtungsassistenten: Auf der Geräteunterseite des Routers finden Sie die Seriennummer, die Mac-Adresse, die IMEI, den WLAN-Namen und den WLAN-Schlüssel (Passwort). Für die Inbetriebnahme benötigen Sie mindestens die zwei letztgenannten Informationen. Zusätzlich benötigen Sie die PIN der SIM- Karte.
- Seite 3 Jetzt müssen Sie ein neues Passwort vergeben. Es kann 8-32 Zeichen lang sein und muss Klein/Großbuchstaben und mindestens eine Zahl enthalten. Sie müssen es 2x eingeben. Danach drücken Sie „SUBMIT“. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 4 Jetzt werden Sie Schritt für Schritt durch den SETUP WIZARD (Einrichtungsassistenten) geführt: Drücken Sie „SYNC WITH BROWSER“ um die Zeitzone festzulegen. Danach drücken Sie „NEXT“. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 5 Diese Seite für „LAN“ lassen Sie unverändert und gehen weiter mit „NEXT“. Jetzt geben Sie die 4-stellige PIN der SIM-Karte im linken Kartenschacht mit der Aufschrift „SIM 1“ ein. Auto APN funktioniert in der Regel, jedoch müssen Sie z.B. bei Verwendung von Telekom SIM-Karten „Auto APN“ deaktivieren. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 6 Im Feld „APN“ wählen Sie über das Pulldown-Menü „Custom“ aus und geben bei „Custom APN“ exakt den Text „internet.telekom“ ein. Danach wählen Sie „NEXT“. Hinweis: Wenn ihre zweite SIM-Karte auch von Telekom ist, dann finden Sie am Ende der Anleitung einen Hinweis, wie Sie die APN für SIM-Karte 2 ebenfalls ändern können.
- Seite 7 WLAN-Netzwerke: Hier können Sie beide WLAN-Netzwerke (2,4 GHz und 5 GHz) bei Bedarf Ein- und Ausschalten. Gehen Sie weiter mit „NEXT“. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 8 RMS Einstellungen Teltonika bietet ein kostenpflichtiges Fernsteuerungssystem an, mit dem Sie z.B. ihr Fahrzeug orten können. Sie können es hier bereits eingeschaltet lassen „ENABLED“. Hinweis: Um es nutzen zu können müssen Sie sich auf der Seite https://rms.teltonika-networks.com/account/ registrieren, Monatslizenzen erwerben (Kosten für 12 Monate ca. 30 Euro) und können dann von jedem Ort der Welt sich auf ihren Router, wenn er denn eingeschaltet ist, einwählen.
- Seite 9 Übersichtsseite: Im zweiten Feld „MODEM“ sehen Sie den Empfangswert von „-61dBm“. Die Werte sind mit den Werten eines Bankkontos zu vergleichen. „-50dBm“ ist besser als „-90dBm“. Werte von „-80dBm“ bis „-100dBm“ sind eher schlecht und nicht ausreichend. In der Zeile darunter sehen Sie, dass der Router „Connected“, also verbunden ist und Sie können ins Internet gehen.
- Seite 10 Update durchzuführen. Lassen Sie den Schalter „Keep settings“ auf „ON“, damit ihre Einstellungen beim Update nicht gelöscht werden. Sie können unter dem Punkt „Update from“ wählen, ob Sie ein Update von einer Datei (auf einem Stick) oder direkt vom „Server“ (Teltonika Server) durchführen wollen.
- Seite 11 Anhang 1: Einrichtung einer zweiten SIM-Karte: Anhang 2: Wenn die Hauptkarte in Ihrem Smartphone nicht mehr erreichbar ist: Anhang 3: WLAN „fischen“: Anhang 4: Der Weg ins Internet, wenn mehrere Wege eingerichtet wurden: Anhang 5: Der Notfall: „Auf Werkseinstellungen zurücksetzen!“ Anhang 6: Manuelle Eingabe der APN für die Zweitkarte: Anhang 7: Das ONLINE-Handbuch: Anhang 8: Fahrzeugortung:...
- Seite 12 Unter dem Reiter „SIM SWITCH“ können Sie einstellen, ob unter verschiedenen Bedingungen, automatisch zwischen SIM1 und SIM2 gewechselt werden soll. Hinweis: Sie müssen bei beiden Reitern beides mal „Enable automatic switching“ auf „ON“ stellen, wenn zwischen den Karten automatisch hin- und her gewechselt werden soll.
- Seite 13 Hier können Sie Bedingungen für den Wechsel, getrennt für SIM1 und SIM2 festlegen: Beispiel für SIM2: Sie können für jede Karte verschiedene Gründe für einen automatischen Wechsel der SIM-Karten auswählen! Zum Beispiel für: „Weak Signal“ (Schlechtes Signal) = ON Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 14 Anhang 2: Wenn die Hauptkarte in Ihrem Smartphone nicht mehr erreichbar ist: Wenn Sie eine Partnerkarte verwenden, dann ist unter bestimmten Voraussetzungen ihr Smartphone nicht mehr erreichbar, wenn der Router online ist. Um dies zu unterbinden, müssen Sie hier bei „ACTION“ den Text „Ignore“ eintragen und speichern. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 15 Anhang 3: WLAN „fischen“: Um über ein vorhandenes WLAN, z.B. auf einem Campingplatz, ins Internet zu gehen, müssen Sie wie folgt vorgehen. Gehen Sie auf den Menüpunkt „NETWORK“ & „WIRELESS“ und wählen Sie den Menüpunkt „SCAN“ aus. Jetzt wird die Umgebung gescannt. In diesem Fall wird ein Drucker und ein WLAN „Fritz!Powerline1260E“ gefunden. Wählen Sie „JOIN NETWORK“.
- Seite 16 Geben Sie das zugehörige Passwort ein. Sie können dem Netzwerk auch einen neuen Namen vergeben, hier „HOME_WLAN“ Drücken Sie „SUBMIT“. Drücken Sie „SAVE & APPLY“. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 17 Anhang 4: Der Weg ins Internet, wenn mehrere Wege eingerichtet wurden: In „NETWORK“ & „WAN“ wird festgelegt über welchen Weg der Router ins Internet geht: Ziehen Sie nun mit der Maus die Zeile des neuen NETZWERKES an die oberste Stelle und wählen Sie „SAVE & APPLY“. TIPP: Die SIM-Karten haben immer die höchste Priorität.
- Seite 18 Anhang 5: Der Notfall: „Auf Werkseinstellungen zurücksetzen!“ Auf Werkseinstellungen zurücksetzen. Hinweis: Alle gewählten Einstellungen bis auf die PIN‘s der SIM-Karten werden gelöscht. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 19 Anhang 6: Manuelle Eingabe der APN für die Zweitkarte: Wenn Sie für die SIM2 den APN Namen manuell ändern müssen, z.B. bei Telekomkarten, dann können Sie das nur im „Advanced Modus“ vornehmen, wie hier gezeigt. Geben Sie den Text ganz exakt wie folgt ein: „internet.telekom“ Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 20 Anhang 7: Das ONLINE-Handbuch: Ein ausführliches Handbuch finden Sie im WIKI von Teltonika. Auf der linken Seite finden Sie jeden Menüpunkt der Benutzeroberfläche (WEBUI) erklärt. Oben rechts auf dieser Seite können Sie auf die deutsche Sprache wechseln: Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz,...
- Seite 21 Anhang 8: Fahrzeugortung: Wenn Sie später über Teltonika RMS System (kostenpflichtig) ihr Fahrzeug orten möchten, dann müssen Sie in der Benutzeroberfläche GPS für die Ortung aktivieren: Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
-
Seite 22: Anhang 9: Usb-Drucker Einrichten
Eine ausführliche Erklärung finden Sie hier: https://wiki.teltonika-networks.com/view/RUTX11_GPS Anhang 9: USB-Drucker einrichten: Wenn Sie ihr Wohnmobil als mobiles Büro nutzen, können Sie an den USB Anschluss, z.B. einen Drucker anschließen und wie im WIKI beschrieben, einrichten: https://wiki.teltonika-networks.com/view/How_to_set_up_a_USB_printer_(Windows,_RUTX11) Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz,... - Seite 23 Der Router hat einen digitalen Ein- und Ausgang, die Sie für passende Anwendungen verwenden können. Weitere Infos zum Digitalen Input/Output hier: https://wiki.teltonika-networks.com/view/RUTX11_Input/Output Man kann sich z.B. im Falle von Alarmmeldungen Emails oder SMS senden lassen. Ausführliche Erklärungen dazu finden Sie im oben genannten WIKI.
- Seite 24 Alle Angaben ohne Gewähr, rev1.1, Achim Engels, 26.1.22 Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
