Teltonika RUT104 Kurzbedienungsanleitung

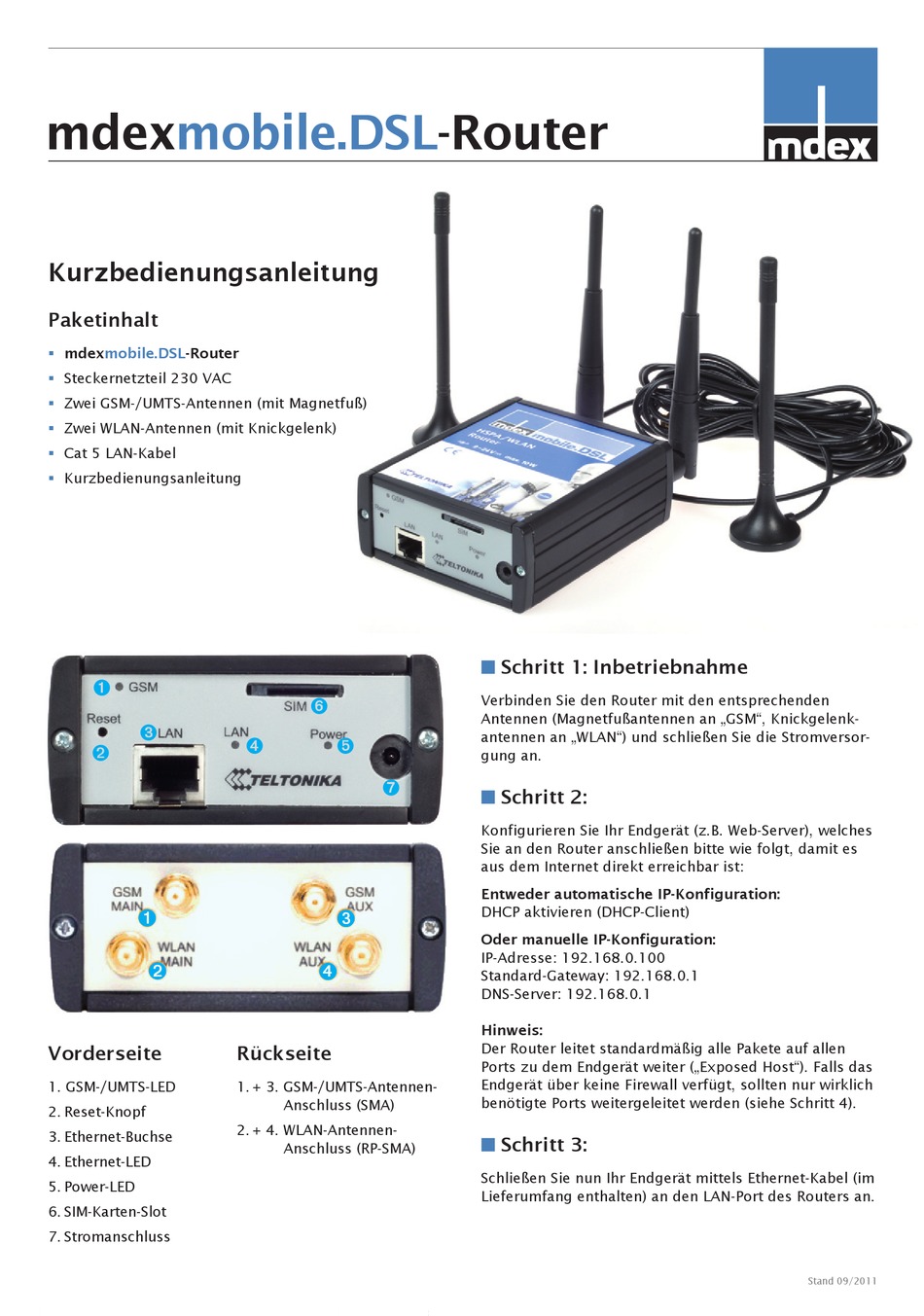

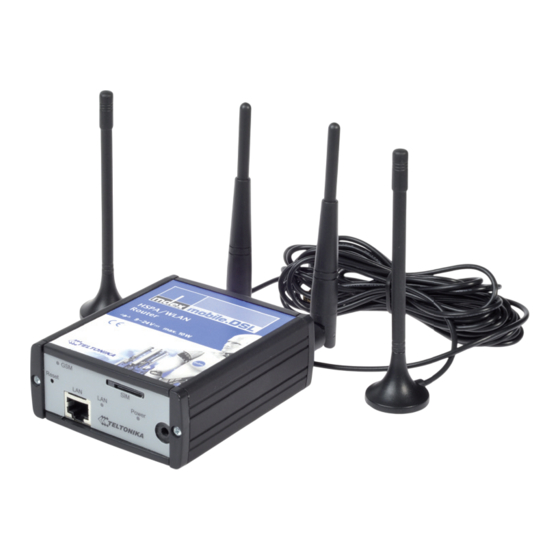

mdexmobile.DSL-Router
Kurzbedienungsanleitung
Paketinhalt
 mdexmobile.DSL-Router
 Steckernetzteil 230 VAC
Zwei GSM-/UMTS-Antennen (mit Magnetfuß)

 Zwei WLAN-Antennen (mit Knickgelenk)
Cat 5 LAN-Kabel

Kurzbedienungsanleitung

➊
➌
➋
➊
➋
Vorderseite
1. GSM-/UMTS-LED
2. Reset-Knopf
3. Ethernet-Buchse
4. Ethernet-LED
5. Power-LED
6. SIM-Karten-Slot
7. Stromanschluss
➏
➍ ➎
➐
➌
➍
Rückseite
1. + 3. GSM-/UMTS-Antennen-
Anschluss (SMA)
2. + 4. WLAN-Antennen-
Anschluss (RP-SMA)
Schritt 1: Inbetriebnahme
■
Verbinden Sie den Router mit den entsprechenden
Antennen (Magnetfußantennen an „GSM", Knickgelenk-
antennen an „WLAN") und schließen Sie die Stromversor-
gung an.
Schritt 2:
■
Konfigurieren Sie Ihr Endgerät (z.B. Web-Server), welches
Sie an den Router anschließen bitte wie folgt, damit es
aus dem Internet direkt erreichbar ist:
Entweder automatische IP-Konfiguration:
DHCP aktivieren (DHCP-Client)
Oder manuelle IP-Konfiguration:
IP-Adresse: 192.168.0.100
Standard-Gateway: 192.168.0.1
DNS-Server: 192.168.0.1
Hinweis:
Der Router leitet standardmäßig alle Pakete auf allen
Ports zu dem Endgerät weiter („Exposed Host"). Falls das
Endgerät über keine Firewall verfügt, sollten nur wirklich
benötigte Ports weitergeleitet werden (siehe Schritt 4).
Schritt 3:
■
Schließen Sie nun Ihr Endgerät mittels Ethernet-Kabel (im
Lieferumfang enthalten) an den LAN-Port des Routers an.
Stand 09/2011
