Teltonika RutX11 Ersteinrichtung
Ersteinrichtung ab fw rutx_r_00.07.06.6
Verwandte Anleitungen für Teltonika RutX11
Inhaltszusammenfassung für Teltonika RutX11

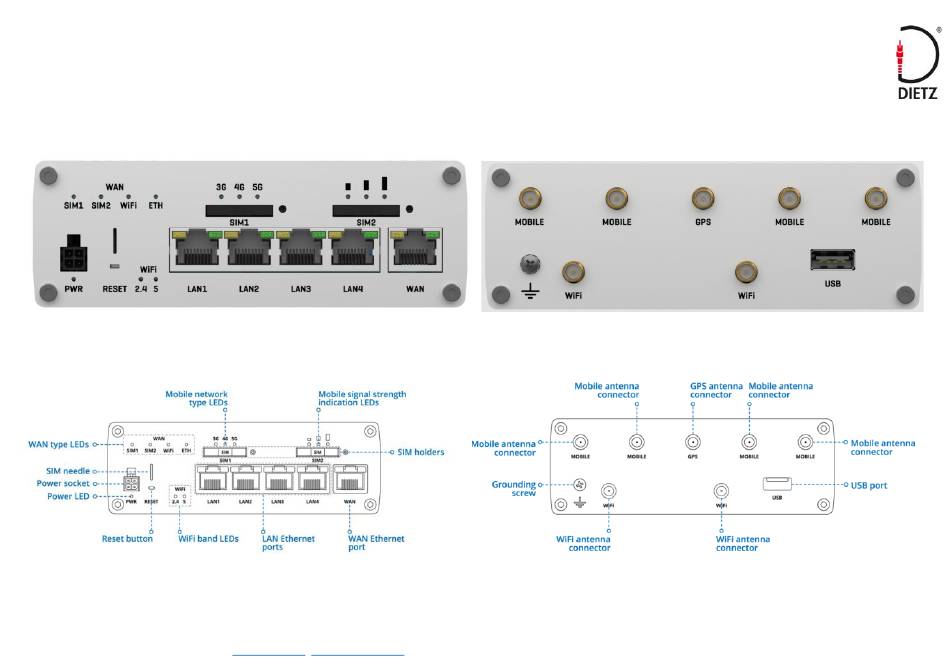

- Seite 1 Ersteinrichtung Teltonika Router RutX11, RutX50 ab FW RUTX_R_00.07.06.6 Bemerkung: Diese Anleitung ist gültig ab o.g. Firmware, die im Frühjahr 2024 erschienen ist. Vorderseite (Bsp. RutX50): Rückseite: Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 2 Wenn Sie ohne Netzwerkkabel den Router in Betrieb nehmen möchten, dann finden Sie hier eine Anleitung, wie Sie mit einem WINDOWS Computer eine drahtlose Verbindung aufbauen können. https://wiki.teltonika-networks.com/view/QSG_RUTX50 Sie können auf dieser o.g. Informationsseite oben rechts die „Deutsche Sprache“ aktivieren.
-
Seite 3: Ersteinrichtung Teltonika Router Rutx50
Schalten Sie beide Geräte ein und geben Sie in ihrem Internet-Browser des Laptops die IP-Adresse „192.168.1.1“ im Eingabefeld ein: Der Username (Benutzername) ist „admin“. Das werkseitig eingestellte Passwort finden Sie auf dem Etikett auf der Rückseite des Routers in der untersten Zeile. Beim RutX11 ist das Passwort immer noch „admin01“. Jetzt „LOG IN“ anklicken. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz,... - Seite 4 Jetzt müssen Sie ein neues Passwort vergeben. Es kann 8-32 Zeichen lang sein und muss Klein/Großbuchstaben und mindestens eine Zahl enthalten. Sie müssen es 2x eingeben. Danach drücken Sie „SUBMIT“. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 5 Jetzt werden Sie Schritt für Schritt durch den SETUP WIZARD (Einrichtungsassistenten) geführt: Der Assistent hat 5 Seiten: GENERAL, LAN, MOBILE, WIRELESS, RMS: Drücken Sie „SYNC WITH BROWSER“ um die Zeitzone festzulegen. Danach drücken Sie „NEXT“. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 6 Diese Seite für „LAN“ lassen Sie unverändert und gehen weiter mit „NEXT“. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 7 Auf der Seite MOBILE geben Sie die APN und PIN ein Schalten Sie den Schalter AUTO APN aus. Es öffnet sich das Feld für die manuelle Eingabe der APN. Sie finden die APN in den Unterlagen ihrer SIM-Karte oder auf unserer Seite: www.dietz.biz/router/APN. Bei einer Telekomkarte geben Sie exakt „internet.telekom“...
- Seite 8 Es folgt die Seite für die WLAN-Netzwerke WIRELESS: Im Einrichtungsfall können Sie diese Seite zunächst überspringen und mit NEXT verlassen. Ansonsten können Sie hier die Wlan-Netze getrennt ein oder ausschalten, die Namen der Netze und die Passwörter der Netze ändern. Wenn Sie auf das Auge im Feld Passwort drücken, finden Sie auch den momentanen WLAN –...
- Seite 9 RMS Einstellungen Teltonika bietet ein kostenpflichtiges Fernsteuerungssystem an, mit dem Sie z.B. ihr Fahrzeug orten können. Sie können es hier bereits eingeschaltet lassen, wie im Bild mit „ENABLED“ dargestellt oder auf den Pfeil nach unten drücken und die Einstellung „DISABLED“ (ausgeschaltet) wählen. Beenden Sie die Einrichtung mit Klick auf FINISH. Sie werden dann auf die Übersichtsseite weitergeleitet.
- Seite 10 Übersichtsseite: Im ersten Feld „INTERNAL MODEM“ sehen Sie den Empfangswert von „-64dBm“. Die Werte sind mit den Werten eines Bankkontos zu vergleichen. „-50dBm“ ist besser als „-90dBm“. Werte von „-80dBm“ bis „-100dBm“ sind eher schlecht und nicht ausreichend. In der Zeile darunter sehen Sie, dass der Router „Connected“, also verbunden ist.
- Seite 11 Schalter bei Netzverlust oder schwachem Netz Gehen sie auf NETWORK MOBILE GENERAL: Wählen Sie SIM1 aus. Schalten Sie den Schalter bei DEFAULT SIM ein, wenn die SIM1 ihre Standardkarte ist. Aktivieren Sie den Schalter LOW SIGNAL RECONNECT, damit der Router bei schwacher Verbindung sich automatisch wieder in das Netz einbucht. Drücken Sie dann SAVE & APPLY.
- Seite 12 Update durchzuführen. Lassen Sie den Schalter „Keep settings“ auf „ON“, damit ihre Einstellungen beim Update nicht gelöscht werden. Sie können unter dem Punkt „Update from“ wählen, ob Sie ein Update von einer Datei (auf einem Stick) oder direkt vom „Server“ (Teltonika Server) durchführen wollen.
- Seite 13 Tipp: Zur Einrichtung der deutschen Sprache und vielen weiteren Details finden Sie eine Anleitung auf www.dietz.gmbh/teltonikafaq Tipp: Sie finden auf unserer Youtube Seite zwei Filme zur Einrichtung des Routers. Suche in Youtube: Dietz: Teltonika Ersteinrichtung 2024 Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 14 Anhang 1: Einrichtung einer zweiten SIM-Karte: Wählen Sie anschließend oben den Reiter „SIM2“, geben Sie ihre PIN für diese Karte ein und drücken Sie unten rechts auf dieser Seite „SAVE & APPLY“, Falls die SIM2 ab jetzt ihre Hauptverbindung sein soll, dann stellen Sie den Schalter DEFAULT SIM auf ON. Beachten Sie auf dieser Seite auch den Schalter für die automatische Rückverbindung bei schwachen mobilen Daten.
- Seite 15 Unter dem Reiter „SIM SWITCH“ können Sie einstellen, ob unter verschiedenen Bedingungen, automatisch zwischen SIM1 und SIM2 gewechselt werden soll. Hinweis: Sie müssen bei beiden Reitern SIM1 und SIM2 beides mal „Enable automatic switching“ auf „ON“ stellen, wenn zwischen den Karten automatisch hin- und her gewechselt werden soll.
- Seite 16 Anhang 2: Wenn die Hauptkarte in Ihrem Smartphone nicht mehr erreichbar ist: Wenn Sie eine Partnerkarte verwenden, dann ist unter bestimmten Voraussetzungen ihr Smartphone nicht mehr erreichbar, wenn der Router online ist. Um dies zu unterbinden, müssen Sie hier bei „ACTION“ den Text „Ignore“ auswählen und danach speichern. Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 17 Anhang 3: WLAN „fischen“: Um über ein vorhandenes offenes WLAN ohne vorgeschaltete Bedingungsseite um AGB´s und Datenschutzklauseln zu bestätigen (Captive Portal), z.B. im Homebereich oder Campingplätzen mit alten WLAN System, ins Internet zu gehen, müssen Sie wie folgt vorgehen. Wechseln Sie zunächst oben rechts in den ADVANCED Modus. Gehen Sie auf den Menüpunkt „NETWORK“ & „WIRELESS“ und wählen Sie den Menüpunkt „SCAN“...
- Seite 18 Geben Sie das zugehörige Passwort ein: Das neue Netzwerk hat automatisch den Namen WIFI1 bekommen. Drücken Sie Save & Apply Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 19 Vergeben Sie eine Hostnamen: Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 20 Anhang 4: Der Weg ins Internet, wenn mehrere Wege eingerichtet wurden: In „NETWORK“ & „WAN“ wird festgelegt über welchen Weg der Router ins Internet geht: Interface 4 und 5 sind nun bereit für das Internet. Im Moment geht der Router über SIM2 in das Internet, siehe STATUS OVERVIEW. Dort steht das Wort „MAIN“...
- Seite 21 Ziehen Sie nun mit der Maus die Zeile des neuen NETZWERKES an die oberste Stelle und wählen Sie „SAVE & APPLY“. Im oberen Beispiel gehen wir nun über das „WIFI1“ Wlan, unser PowerLine Adapter von der Fritzbox ins Internet. Voraussetzung: Sie haben im Menü WIRELESS den Schalter des „WIFI1“ auf ON gestellt und gespeichert. (Es wird dort nicht der neue Name, sondern der Name des fremden Netzwerkes, hier FRITZ POWERLINE angezeigt).
- Seite 22 Im Menü WIRELESS können Sie durch Ein- und Ausschalten dieses Wlan´s jederzeit auf eine SIM-Karte umschalten. Der Router benutzt dann die SIM-Karte, die unter NETWORK und MOBILE als DEFAULT (Standard) eingeschaltet ist. Vergessen Sie nicht bei jeder Änderung SAVE und APPLY zu drücken! Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 23 Anhang 5: Der Notfall: „Auf Werkseinstellungen zurücksetzen!“ Auf Werkseinstellungen zurücksetzen. Hinweis: Alle gewählten Einstellungen bis auf die PIN‘s der SIM-Karten werden gelöscht. Alternativ können Sie durch drücken der RESET NADEL in die RESET-Öffnung neben der Stromversorgung des Routers von mindestens 10 Sekunden den Router von außen auf Werkseinstellungen zurücksetzen.
- Seite 24 Anhang 6: Manuelle Eingabe der APN für die Zweitkarte: Wenn Sie für die SIM2 den APN Namen manuell ändern müssen, gehen Sie zu NETWORK – WAN – WANINTERFACES: Wechseln Sie zunächst in der oberen Zeile in den ADVANCED Modus. Sie sehen jetzt, dass das Interface 4, hier unsere SIM-Karte 2 auf dem Status UP steht und allen anderen Interfaces auf DOWN stehen. Sie sind also mit der SIM-Karte 2 im Internet.
- Seite 25 Wählen Sie AUTO APN auf OFF und tragen Sie in CUSTOM APN die APN ihres Anbieters ein. Bei der Telekom exakt „internet.telekom“. Drücken Sie unten rechts, wie immer, auf: Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 26 Anhang 7: Das ONLINE-Handbuch: Ein ausführliches Handbuch finden Sie im WIKI von Teltonika. Auf der linken Seite finden Sie jeden Menüpunkt der Benutzeroberfläche (WEBUI) erklärt. https://wiki.teltonika-networks.com/view/RUTX50_WebUI .Oben rechts auf dieser Seite können Sie auf die deutsche Sprache wechseln: Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz,...
- Seite 27 Anhang 8: Fahrzeugortung: Wenn Sie später über Teltonika RMS System (kostenpflichtig) ihr Fahrzeug orten möchten, dann müssen Sie in der Benutzeroberfläche GPS für die Ortung aktivieren: Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 28 Eine ausführliche Erklärung finden Sie hier: https://wiki.teltonika-networks.com/view/RUTX50_GPS Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 29 Anhang 9: RUTX50 Konfigurationsbeispiele https://wiki.teltonika-networks.com/view/RUTX50_Configuration_Examples Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
- Seite 30 Input/Output: Der Router hat einen digitalen Ein- und Ausgang, die Sie für passende Anwendungen verwenden können. Weitere Infos zum Digitalen Input/Output hier: https://wiki.teltonika-networks.com/view/RUTX50_Input/Output Weitere Infos zum Schaltausgang finden Sie in Youtube: Suche „Dietz SMS“ oder: https://www.youtube.com/watch?v=r2VIX7Leq_U&t=31s und bei unserem Artikel: „TEL-RELAIS“ in unserem Shop auf www.dietzshop.de Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz,...
- Seite 31 Alle Angaben ohne Gewähr, rev2, Achim Engels, 25.3.24 Audiotechnik Dietz Vertriebs-GmbH, www.dietz.biz, verkauf@dietz.biz...
