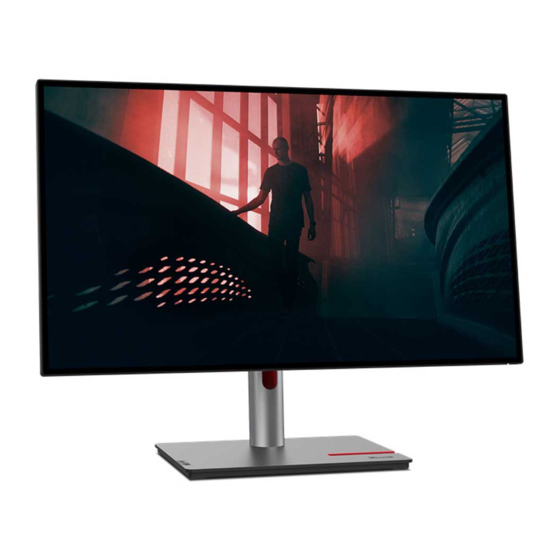

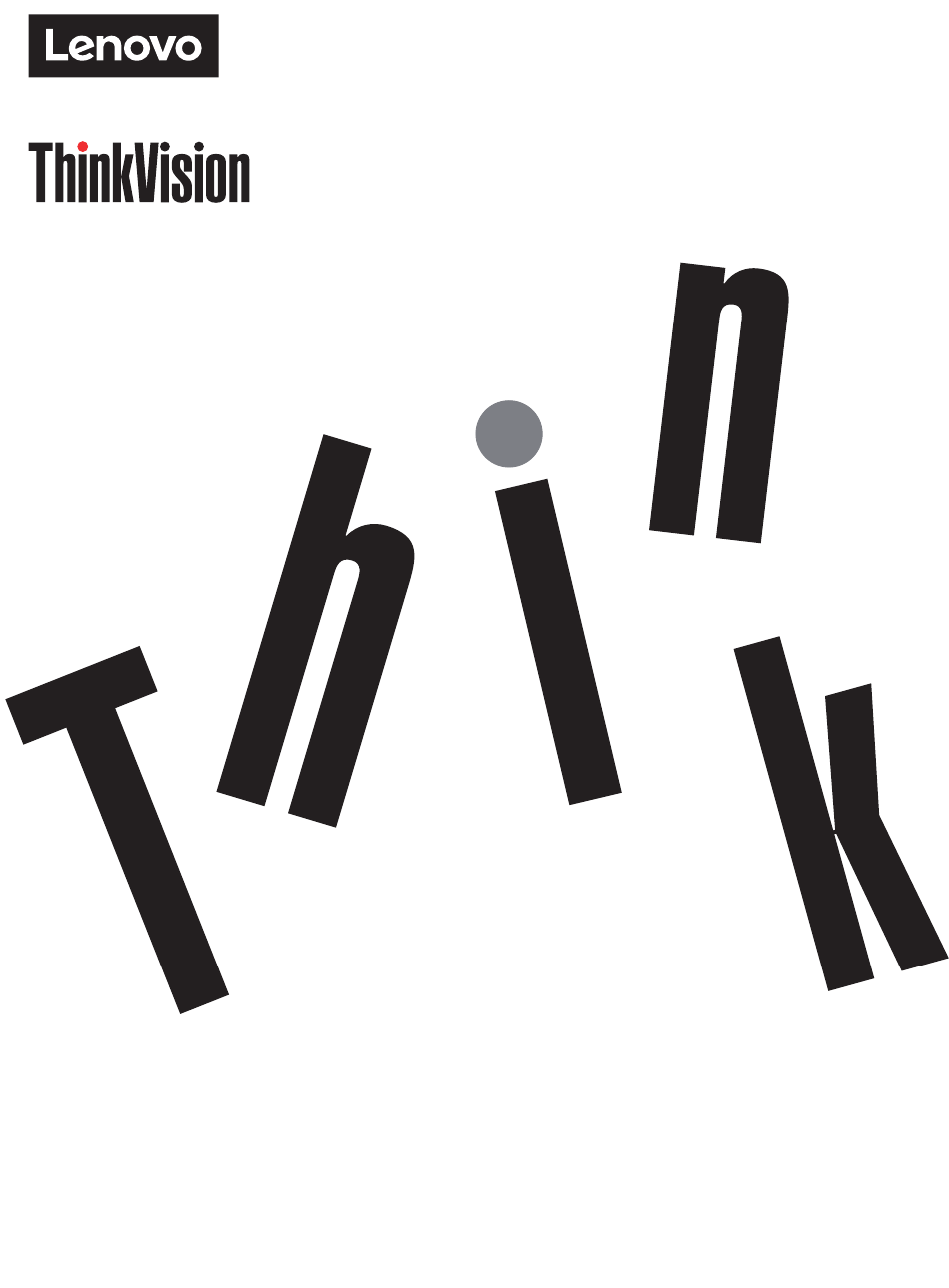

- Seite 1 ThinkVision P27q-30 Bedienungsanleitung Gerätetypen: 63A2-GAR1-WW...
- Seite 2 Erste Ausgabe (April 2022) © Copyright Lenovo 2022. LENOVO-Produkte, -Daten, -Computersoftware und -Services werden exklusiv unter Einsatz privater Mittel entwickelt und an Regierungsstellen als Handelsgüter mit begrenzten und eingeschränkten Nutzungs-, Reproduktions- und Offenlegungsrechten gemäß 48 C. F. R. 2.101 verkauft.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitsinformationen ................iv Allgemeine Sicherheitshinweise ...................iv Kapitel 1. Erste Schritte ................1-1 Lieferumfang .........................1-1 Wichtige Hinweise ......................1-2 Produktübersicht ......................1-3 Monitor aufstellen und anschließen ................1-5 Produkt registrieren ....................1-10 Kapitel 2. Monitor einstellen und verwenden ..........2-1 Ergonomie und Bedienbarkeit ..................2-1 Monitordarstellung anpassen ..................2-3 Unterstützten Anzeigemodus auswählen ..............2-7 Wissenswertes zur Energieverwaltung ..............2-8 Monitor richtig pflegen ....................2-9... - Seite 4 Anhang A. Service und Support ..............A-1 Produkt registrieren ....................A-1 Technischer Online-Kundendienst ................A-1 Telefonischer technischer Kundendienst ..............A-1 Anhang B. Hinweise ..................B-1 Hinweise zum Recycling ..................... B-2 Marken .......................... B-3 Netzkabel oder Netzteile ..................... B-3...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Allgemeine Sicherheitshinweise Tipps zur sicheren Nutzung Ihres Computers finden Sie unter: http://www.lenovo.com/safety Before installing this product, read the Safety Information. Dieses Gerät eignet sich nicht für den Einsatz an Orten, an denen Kinder anwesend sein könnten. Wenn das Gerät herunterfällt, könnten sich Kinder verletzen. -
Seite 6: Kapitel 1. Erste Schritte
Kapitel 1. Erste Schritte Diese Bedienungsanleitung bietet dem Benutzer detaillierte Bedienungsanweisungen. Eine Übersicht zur Schnelleinrichtung mit knappen Informationen finden Sie auf dem Einrichtungsposter. ThinkVision P27q-30 unterstützt Lenovo Display Control Center - ThinkColour Lieferumfang Das Produktpaket sollte die folgenden Komponenten enthalten: ■ Informationsblatt ■... -
Seite 7: Wichtige Hinweise
Wichtige Hinweise Schauen Sie sich zur Montage und Aufstellung Ihres Monitors bitte die nachstehenden Abbildungen an. Hinweis: Versuchen Sie, die Anzeigefläche des Monitors möglichst nicht zu berühren. Die Anzeigefläche besteht aus Glas und kann durch rohe Behandlung und übermäßigen Druck beschädigt werden. 1. -
Seite 8: Produktübersicht
Produktübersicht In diesem Abschnitt erfahren Sie, wie Sie den Monitor in die richtige Position bringen, die Bedienelemente verwenden und die Kabelschloss-Öffnung zur Sicherung Ihres Monitors nutzen. Einstellmöglichkeiten Neigbar Bitte entnehmen Sie den Neigungswinkel beispielhaft der nachstehenden Abbildung. 0° Schwenkbar Mit dem integrierten Sockel können Sie den Monitor durch Neigen und Schwenken auf einen möglichst angenehmen Betrachtungswinkel einstellen. -
Seite 9: Kabelschloss-Öffnung
Monitor - Passen Sie die Bildschirmposition an, bevor Sie den Monitor drehen. (Achten Sie darauf, den Monitor bis zum höchsten Punkt zu kippen; er neigt sich um 35° nach hinten.) - drehen Sie den Monitor dann im Uhrzeigersinn, bis er bei 90 ° stoppt. 0°... -
Seite 10: Monitor Aufstellen Und Anschließen
Netzstecker des Computers. 2. Schließen Sie die Kabel gemäß den nachstehenden Symbolen an. 3. Computeranschluss per DisplayPort. Lenovo empfiehlt Kunden, die das DP-Kabel an ihrem Monitor nutzen müssen, das „Lenovo-DisplayPort-zu-DisplayPort-Kabel 0A36537“ unter www.lenovo.com/support/monitoraccessories zu kaufen. 1-5 P27q-30 Flachbildschirm – Bedienungsanleitung... - Seite 11 4. Computeranschluss per HDMI. Lenovo empfiehlt Kunden, die den HDMI-Eingang an ihrem Monitor nutzen müssen, das „Lenovo-HDMI-zu-HDMI-Kabel OB47070“ unter www.lenovo.com/support/monitoraccessories zu kaufen. 5. Computeranschluss per USB-Type-A-B-Verbindung. Hinweis: In NA verkaufte Monitore beinhalten ein USB-Type-A-B-Kabel Bei einer Kennzeichnung mit * können Sie die Kommentare auf Seite 1-1 zurate ziehen.
- Seite 12 6. Verbinden Sie ein Ende des DP-Kabels mit dem DP-Eingang an der Rückseite eines anderen Monitors und das andere Ende mit dem DP-Ausgang (Daisy Chain) am Monitor. Lenovo empfiehlt Benutzern, die den DisplayPort-Eingang an ihrem Monitor nutzen müssen, den Kauf des „Lenovo DisplayPort-zu-DisplayPort-Kabels 0A36537“.
- Seite 13 8. Verbinden Sie das Audiokabel des Lautsprechers und den Audioanschluss des Monitors zur Übertragung der Audioquelle von DisplayPort oder HDMI. Hinweis: Die Audioausgabe erfolgt im DisplayPrt- oder HDMI-Modus. 9. Schließen Sie das Netzkabel an den Monitor an, verbinden Sie danach das Monitor- und das Computernetzkabel mit geerdeten (Schutzkontakt-) Steckdosen.
- Seite 14 11. Schalten Sie Monitor und Computer ein. 12. Zur Installation des Monitortreibers laden Sie den Treiber Ihres Monitormodells von der Lenovo-Webseite herunter: https://pcsupport.lenovo.com/solutions/p27q_30. Beachten Sie zur Installation des Treibers den Abschnitt „Monitortreiber manuell installieren“ auf Seite 3-5. 1-9 P27q-30 Flachbildschirm – Bedienungsanleitung...
-
Seite 15: Produkt Registrieren
Moment Zeit, Ihr Produkt zu registrieren und uns Informationen bereitzustellen; dies hilft Lenovo dabei, Ihnen in Zukunft besser zu helfen. Ihre Rückmeldung spielt für uns eine große Rolle bei der Entwicklung von Produkten und Diensten, die wichtig für Sie sind;... -
Seite 16: Kapitel 2. Monitor Einstellen Und Verwenden
Arbeitsweisen, damit Sie bei der Computerarbeit gute Leistungen erbringen können und Ihr Wohlbefinden dabei nicht zu kurz kommt. Wenn Sie mehr zu diesem Thema erfahren möchten, besuchen Sie bitte diese Internetseite: http://www.lenovo.com/healthycomputing/. Arbeitsbereich richtig einrichten Sorgen Sie dafür, dass Ihre Arbeitsfläche eine für Sie geeignete Höhe aufweist und genügend Platz bietet, um Ihre Arbeit bequem ausführen zu können. -
Seite 17: Tipps Für Eine Gesunde Arbeitsweise
Ihnen dabei, Ihre Arbeit so bequem und produktiv wie nur möglich erledigen zu können. Informationen zur Zugänglichkeit Lenovo ist darum bemüht, Menschen mit Behinderungen besseren Zugang zu Informationen und Technologien bereitzustellen. Mit Hilfstechnologien können Benutzer auf die am besten an ihre Behinderung angepasste Weise auf Informationen zugreifen. -
Seite 18: Monitordarstellung Anpassen
Monitordarstellung anpassen In diesem Abschnitt lernen Sie die Bedienelemente kennen, mit denen Sie die Darstellung Ihres Monitors anpassen können. Direktzugriff-Bedienelemente verwenden Mit den Direktzugriff-Bedienelementen steuern Sie den Monitor, wenn das Bildschirmmenü (On Screen Display – OSD) nicht angezeigt wird. Tabelle 2-1. Direktzugriff-Bedienelemente Symbol Funktion Beschreibung... - Seite 19 Bildschirmmenüs (OSD) verwenden Mit dem Bildschirmmenü (OSD) können Sie Einstellungen am Bildschirm verändern. P27q-30 Brightness Monitor contral Contrast Dynamic contrast Over drive Color mode Quick settings Advanced settings Input signal: DisplayPort Resolution: 2560*1440 Refresh rate: 60Hz HDR: Off So nutzen Sie diese Einstellmöglichkeiten: 1.
-
Seite 20: Beschreibung
Tabelle 2-2. OSD-Funktionen OSD-Symbol im Bedienelemente Untermenü Beschreibung Hauptmenü und Einstellungen Alle Eingänge Brightness (Helligkeit) Zum Einstellen der Gesamthelligkeit. Zum Einstellen des Kontrastes zwischen Contrast (Kontrast) hellen und dunklen Bereichen. Dynamic Contrast • Off (Aus) (Dynamischer Kontrast) • On (Ein) •... - Seite 21 OSD-Symbol im Bedienelemente Untermenü Beschreibung Hauptmenü und Einstellungen LED indicator • On (Ein) (LED-Anzeige) • Off (Aus) Power button lock • On (Ein) (Einschaltknopfsperre) • Off (Aus) • Auto HDR 10 • Off (Aus) • Model name (Modellname) Alle Eingänge Information •...
-
Seite 22: Unterstützten Anzeigemodus Auswählen
Unterstützten Anzeigemodus auswählen Der Computer steuert, welchen Anzeigemodus der Monitor verwendet. Lesen Sie daher bitte in der Dokumentation Ihres Computers nach, wie Sie die Anzeigemodi ändern können. Bildgröße, Bildposition und Bildform können sich eine Umschalten der Anzeigemodi ändern. Dies ist normal; das Bild kann über die automatische Bildeinstellung und die Bildoptionen neu angepasst werden. -
Seite 23: Wissenswertes Zur Energieverwaltung
Wissenswertes zur Energieverwaltung Die Energieverwaltung wird aktiv, sobald der Computer feststellt, dass Sie Maus oder Tastatur über einen bestimmten Zeitraum nicht mehr benutzt haben. Es gibt unterschiedliche Energiesparzustände, die in der folgenden Tabelle beschrieben werden. Am effektivsten ist es jedoch, dass Sie Ihren Monitor am Ende eines jeden Arbeitstages abschalten –... -
Seite 24: Monitor Richtig Pflegen
Monitor richtig pflegen Denken Sie daran, die Stromversorgung abzuschalten, bevor Sie jegliche Wartungsarbeiten an Ihrem Monitor ausführen. Niemals: • Wasser oder sonstige Flüssigkeiten direkt auf Ihren Monitor gelangen lassen. • Lösungsmittel oder Scheuermittel verwenden. • Leicht entflammbare Substanzen zum Reinigen Ihres Monitors oder anderer Elektrogeräte verwenden. - Seite 25 Schritt 3: Entfernen Sie Basis und Ständer vom Monitor, siehe „Monitorbasis und Ständer abnehmen“ auf Seite 2-9. Schritt 4: Befestigen Sie die Montagehalterung aus dem VESA-kompatiblen Wandmontageset (Abstand 100 mm x100 mm) an, die Art der VESA-Montageschraube ist M4 x 10 mm. VESA hole Schritt 5: Fixieren Sie den Monitor an der Wand, halten Sie sich dabei an die mit dem Wandmontageset gelieferten Anweisungen.
-
Seite 26: Kapitel 3. Referenzinformationen
Kapitel 3. Referenzinformationen Dieser Abschnitt enthält Monitorspezifikationen, Anweisungen zur manuellen Installation des Treibers und Hinweise zur Problemlösung. Technische Daten Tabelle 3-1. Technische Daten, Modell: P27q-30/63A2-GAR1-WW Abmessungen Tiefe 204,46 mm Höhe 535,26 mm Breite 611,90 mm Fuß Neigbar Bereich: -5 bis 23,5 VESA-Halterung Unterstützt 100 mm x 100 mm... - Seite 27 Kommunikation VESA DDC/CI Unterstützte Anzeigemodi Horizontalfrequenz 30 – 114 kHz Vertikalfrequenz 48 – 75 Hz Physische Auflösung 2560 x 1440 bei 60 Hz Temperatur Betrieb 0 bis 40 °C Lagerung -20 bis 60 °C Transport -20 bis 60 °C Feuchtigkeit Betrieb 10% bis 80%, nicht kondensierend Lagerung...
-
Seite 28: Problemlösung
Falls einmal ein Problem beim Einstellen oder beim Betrieb Ihres Monitors auftauchen sollte, können Sie dies eventuell selbst lösen. Probieren Sie zunächst die hier vorgeschlagenen Lösungen, ehe Sie sich an Ihren Händler oder an Lenovo wenden. Tabelle 3-2. Problemlösung Problem Mögliche Ursache... - Seite 29 Problem Mögliche Ursache Empfohlene Maßnahme Referenz Der Bildschirm Der Monitor • Drücken Sie eine Taste an „Wissenswertes zur ist schwarz, die befindet sich im der Tastatur oder bewegen Energieverwaltung“ Betriebsanzeige Bereitschaftsmodus/ Sie die Maus, um den Mo- auf Seite 2-8 leuchtet orange.
-
Seite 30: Monitortreiber Manuell Installieren
Bildwiederholfrequenz und passende Farbprofile. Hinweis: Anders als bei Röhrenmonitoren wird die Darstellungsqualität bei LCD- Bildschirmen durch eine höhere Bildwiederholfrequenz nicht verbessert. Lenovo empfiehlt, entweder 2560 x 1440 bei einer Bildwiederholfrequenz von 60 Hz oder 640 x 480 bei einer Bildwiederholfrequenz von 60 Hz einzustellen. - Seite 31 Bildwiederholfrequenz von 60 Hz einzustellen. Weitere Hilfe erhalten Wenn Sie Ihr Problem dennoch nicht lösen können, wenden Sie sich bitte an das Lenovo- Kundencenter. Weitere Informationen zur Kontaktaufnahme mit dem Kundencenter finden Sie in Anhang A, „Service und Support“ auf Seite A-1.
-
Seite 32: Serviceinformationen
• Kratzer oder Einkerbungen am Monitorbildschirm. Servicekomponenten Die folgenden Komponenten dienen ausschließlich zur Reparatur durch Lenovo- Kundencenter oder von Lenovo autorisierte Händler. Die Komponenten sind ausschließlich zur Reparatur gedacht. Die nachstehende Tabelle zeigt Informationen zum Modell (A22270QP1/P27q-30/63A2-GAR1-WW). Tabelle 3-3. Liste der Servicekomponenten... -
Seite 33: Anhang A. Service Und Support
Während der Garantiedauer können Sie einen Produktaustausch oder den Austausch defekter Komponenten in Anspruch nehmen. Darüber hinaus ist es möglich, einen Vor-Ort-Service zu nutzen, falls Ihr Produkt in einem Lenovo-Computer installiert ist. Unsere Mitarbeiter des technischen Kundendienstes helfen Ihnen gerne, die beste Alternative zu finden. - Seite 34 Finnland Garantieservice und Kundendienst: +358-800-1-4260 (Finnisch) Garantieservice und Kundendienst (Hardware): 0810-631-213 Frankreich (Französisch) Garantieservice und Kundendienst: 0800-500-4618 (gebührenfrei) Deutschland (Deutsch) Griechenland Lenovo-Geschäftspartner (Griechisch) 999-9190 wählen, auf Bediener warten und Weiterleitung an 877-404-9661 Guatemala anfragen (Spanisch) A-2 P27q-30 Flachbildschirm – Bedienungsanleitung...
- Seite 35 Land oder Region Telefonnummer Honduras 800-0123 wählen (Spanisch) Ungarn +36-13-825-716 (Englisch, Ungarisch) Primär: 1800-419-4666 (Tata) Indien Sekundär: 1800-3000-8465 (Reliance) E-Mail: commercialts@lenovo.com (Englisch und Hindi) 1-803-442-425 Indonesien 62 213-002-1090 (Standardgebühren) (Englisch, Bahasa Indonesia) Irland Garantieservice und Kundendienst: 01-881-1444 (Englisch) Givat Shmuel-Kundencenter: +972-3-531-3900 Israel (Hebräisch, Englisch)
- Seite 36 Land oder Region Telefonnummer Rumänien 4-021-224-4015(Rumänisch) +7-499-705-6204 Russland +7-495-240-8558 (Standardgebühren) (Russisch) 1-800-415-5529 Singapur 6818-5315 (Standardgebühren) (Englisch, Mandarin, Bahasa Malaysia) Slowakei ThinkStation und ThinkServer: 421-2-4954-5555 Slowenien 386-1-2005-60 (Slowenisch) Spanien 34-917-147-833 (Spanisch) Sri Lanka +9477-7357-123 (Sumathi Information-Systeme) (Englisch) Schweden Garantieservice und Kundendienst: 077-117-1040 (Schwedisch) Garantieservice und Kundendienst: 0800-55-54-54 (Deutsch, Französisch, Schweiz Italienisch)
-
Seite 37: Anhang B. Hinweise
Anhang B. Hinweise Lenovo bietet die in diesem Dokument erwähnten Produkte, Dienste oder Funktionen möglicherweise nicht in allen Ländern an. Wenden Sie sich an Ihren örtlichen Lenovo- Repräsentanten, wenn Sie erfahren möchten, welche Produkte und Services derzeit in Ihrer Region angeboten werden. Jegliche Referenz auf ein Produkt, Programm oder einen Dienst von Lenovo soll weder behaupten noch implizieren, dass ausschließlich dieses... -
Seite 38: Hinweise Zum Recycling
Dienstleister zur Entsorgung von Industrieabfällen entsorgt werden. In Übereinstimmug mit dem Gesetz zur Förderung der effektiven Nutzung von Ressourcen (Law for Promotion of Effective Utilization of Resources) bietet Lenovo Japan über dessen PC-Sammel- und Recycling-Dienste die Sammlung, Wiederverwertung und das Recycling nicht mehr benötigter Computer und Bildschirme. -
Seite 39: Marken
Marken Die folgenden Begriffe sind Marken von Lenovo in den Vereinigten Staaten, anderen Ländern oder beides: Lenovo Das Lenovo-Logo ThinkCentre ThinkPad ThinkVision Microsoft, Windows und Windows NT sind Marken der Microsoft-Unternehmensgruppe. Sonstige Firmen-, Produkt- oder Servicenamen können Marken oder Servicemarken von Dritten sein.
