PowerMax Schiebereinheit SN5650-PMO-0065 — SN5650-PMO-0260

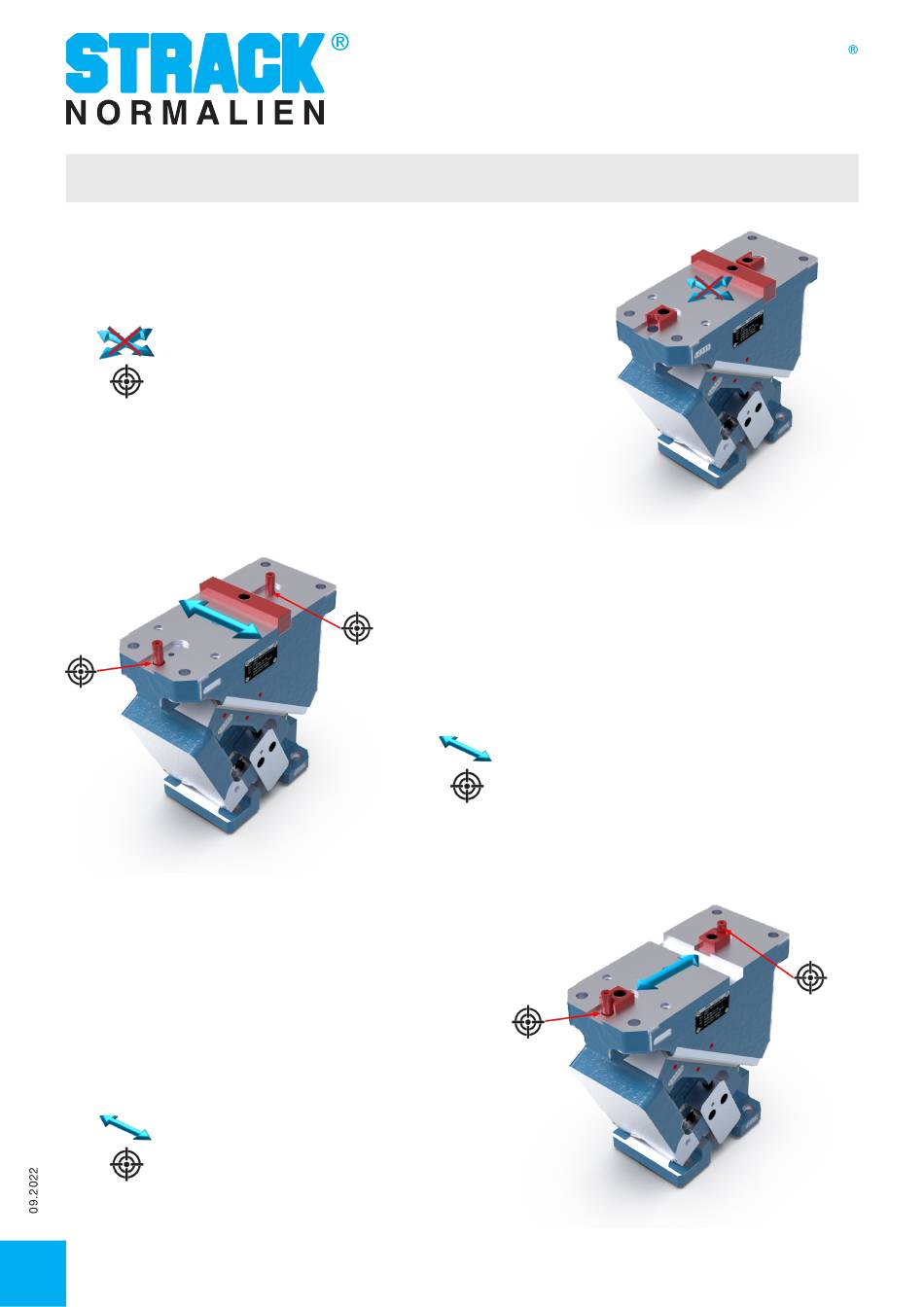

7.1.2 Nutensteine LANG + QUER (alt "N")
•
Nutensteine in Längs- und Querrichtung geben Position vor
Feinjustierung nicht möglich
Endposition durch Nutensteine vorgegeben
7.1.4 Nutenstein LANG + Zylinderstift
•
Schieberaufnahme im Werkzeugoberteil in
Quersachse durch Passfeder fest.
•
Längs verschiebbar zur Feinpositionierung
•
Zylinderstift setzt finale Position
Feinjustierrichtung
Endposition durch Zylinderstift festgesetzt
12
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMO
7.1.3 Nutenstein QUER + Zylinderstift
• Schieberaufnahme im Werkzeugoberteil in Längsachse
durch Passfeder fest.
• Quer verschiebbar zur Feinpositionierung
• Zylinderstift setzt finale Position
Feinjustierrichtung
Endposition durch Zylinderstift festgesetzt
PowerMax
