Holmatro AHS 1400 FS Betriebsanleitung
Verwandte Anleitungen für Holmatro AHS 1400 FS
Inhaltszusammenfassung für Holmatro AHS 1400 FS

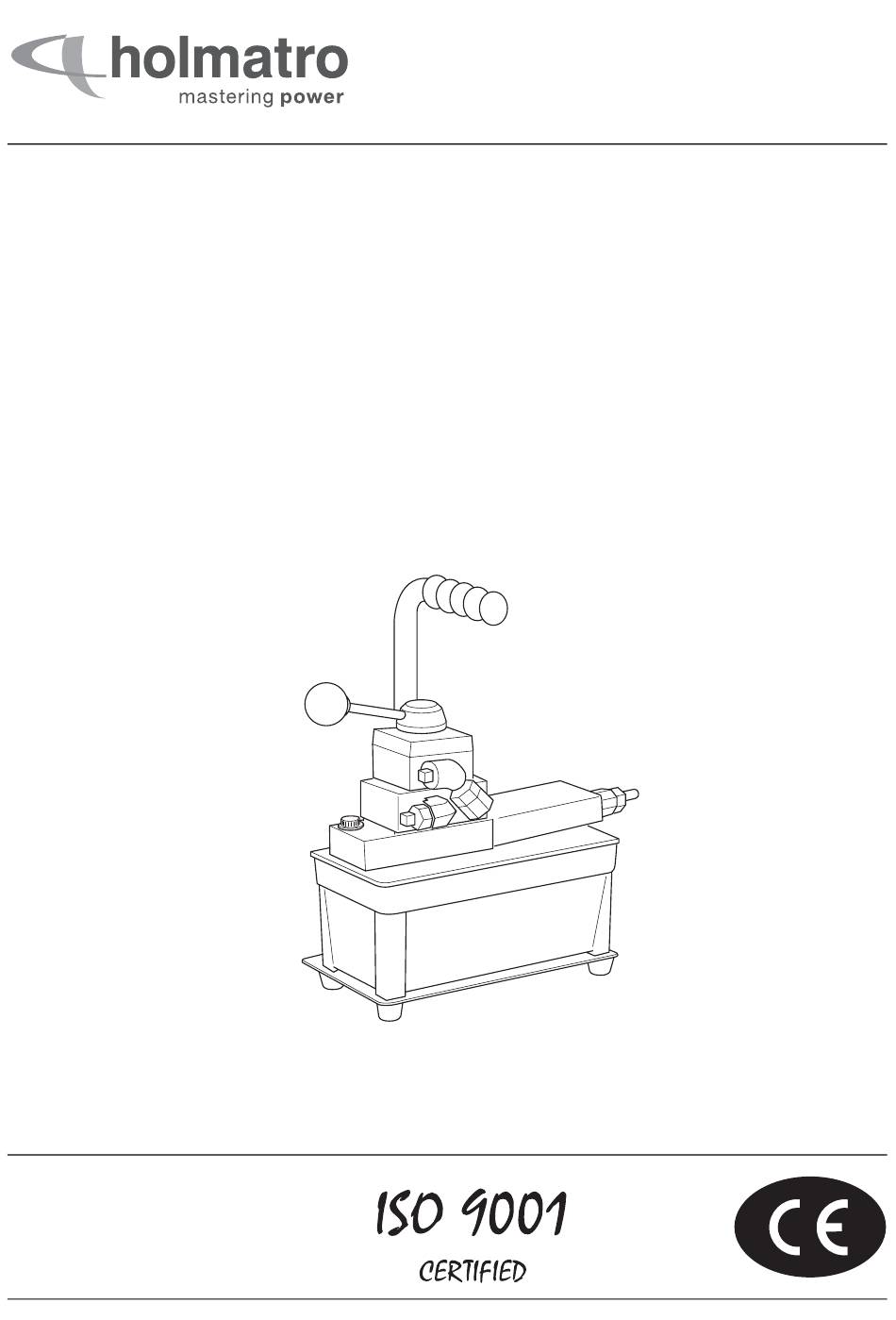

- Seite 1 AHS 1400 FS Handleiding Manual AHS 1400 D Mode d’emploi Betriebsanleitung Manual Manual Manuale Vägledning Käsikirja Vejledning DA Instrucja obsługi Veiledning NO 手册...
- Seite 2 Ja jusu valsts valoda nav mineta, ludzu, sazinieties ar Holmatro. Jeigu nera Jusu šalies kalbos, prašome susisiekti su Holmatro. Ce jezik vaše države manjka, vas prosimo, da stopite v stik s Holmatro. Ak chýba jazyk vašej krajiny, kontaktujte, prosím, spolocnost Holmatro.
- Seite 4 Fig. 2 916.000.969_002 AHS 1400 FS/D...
- Seite 5 Fig. 3 AHS 1400 FS/D 916.000.969_002...
-
Seite 59: Einleitung
Ausschlusserklärung Alle Rechte vorbehalten. Kein Inhalt dieser Publikation darf ohne vorherige schriftliche Zustimmung durch Holmatro bekannt gemacht, reproduziert oder in irgendeiner Weise verändert werden. Holmatro behält sich das Recht vor, Teile der Werkzeuge ohne vorherige Information zu verändern oder auszutauschen. Der Inhalt dieser Bedienungsanleitung kann ebenfalls jederzeit geändert werden. -
Seite 60: Anwendung
Garantie Garantiebestimmungen siehe allgemeine Geschäftsbedingungen (auf Anfrage bei Ihrem Holmatro- Händler erhältlich). Holmatro weist darauf hin, dass alle Garantien auf jedes Stück der Ausrüstung ungültig werden und Holmatro von jeder Verantwortung und Haftung freigestellt ist, wenn: • Service und Wartung nicht streng entsprechend der Anweisungen ausgeführt werden, Reparaturen nicht von einem von Holmatro zertifizierten Techniker ausgeführt werden bzw. -
Seite 61: Sicherheitsbestimmungen
Das Nichtbefolgen dieser Anweisungen kann zu ernsthaften Personenverletzungen, tödlichen Unfällen, Schäden am System oder Folgeschäden führen. Art der Kennzeichnun Position Beschreibung Teilenummer Typenschild Herstellerinformation mit folgenden Angaben: 920.299.576 Name, Anschrift, CE-Kennzeichnung, Modellbezeichnung, Seriennummer, Herstellungsdatum, maximaler Betriebsdruck. AHS 1400 FS/D 916.000.969_002... -
Seite 62: Allgemeine Sicherheitsbestimmungen
Teile aus Lack, Plastik und Gummi sind nicht korrosions- und säurefest. Spülen Sie mit Ausnahme elektrischer Teile die Teile, die mit korrosiven Säuren und Flüssigkeiten in Berührung gekommen sind, mit reichlich Wasser. Fragen Sie Ihren Holmatro-Händler nach Angaben zur Widerstandsfähigkeit. -
Seite 63: Sicherheitsbestimmungen Für Die Ausrüstung
Teile eines Gegenstandes, die wegfliegen können, müssen gesichert werden. • Verbinden bzw. trennen Sie niemals Kupplungen, während das System unter Druck steht. • Benutzen Sie ausschließlich Holmatro-Originalzubehör und vergewissern Sie sich, dass es korrekt installiert wurde. • Treffen Sie entsprechende Vorkehrungen, dass niemals Körperteile zwischen die beweglichen Teile gelangen. -
Seite 64: Beschreibung
100fach stärkeren Hydraulikdruck verstärkt. Jede Pumpe ist mit einem Sicherheitsventil ausgerüstet, das den Maximaldruck begrenzt. Verändern Sie keinesfalls die Einstellung des Sicherheitsventils. Modell AHS 1400 FS wird in einem Einzelschlauchsystem und Modell AHS 1400 D in einem Duo- Schlauchsystem verwendet. Die Pumpe wird nicht mit Hydraulikkupplungen ausgeliefert. -
Seite 65: Gewicht Und Abmessungen
Vorbereitung für den ersten Gebrauch Allgemeines • Überprüfen Sie die Ausrüstung vor dem Einsatz auf Vollständigkeit und Beschädigungen. Benutzen Sie keine Ausrüstung mit Beschädigungen. Verständigen Sie Ihren Holmatro-Händler. • Vergewissern Sie sich, das zum benutzten Schlauchsystem das passende Druckentlastungswerkzeug vorhanden ist. -
Seite 66: Bedienung
Wenn Sie Geräte oder Schläuche anschließen oder trennen wollen, müssen Sie zunächst das Druckentlastungsventil der Pumpe in die Druckablassposition bringen. Nach dem Anschließen des Schlauchs (der Schläuche) und des Werkzeugs muss der Hebel des Druckentlastungsventils in die Betriebsposition gestellt werden, damit Sie das Werkzeug verwenden können. 916.000.969_002 AHS 1400 FS/D... - Seite 67 Stellen Sie den Nebelschmierer auf einen Tropfen pro Minute ein. Verwenden Sie SAE 10-Öl. Fußpedal 5.3.1 AHS 1400 FS Das Fußpedal betätigt ein Druckluftventil, das die Pumpe startet oder stoppt. • Starten Sie die Pumpe, indem Sie das Pedal auf der "PUMP"-Seite niederdrücken.
-
Seite 68: Verbinden Der Hydraulikschläuche
Drücken Sie die Kupplungen ineinander; der Sicherungsring der weiblichen Kupplung sichert automatisch. • Vergewissern Sie sich, dass die Kupplungen mit normaler Kraft nicht getrennt werden können, und drehen Sie den Haltering im Uhrzeigersinn, so dass der Sicherungsring gesichert ist. • Verbinden Sie die Staubschutzkappen. 916.000.969_002 AHS 1400 FS/D... -
Seite 69: Trennen Der Hydraulikschläuche
Dieser Überdruck kann das Verbinden der Teile unmöglich machen. Sie können das Überdruckwerkzeug benutzen, um diesen Überdruck abzulassen. Dieses Zubehör steht für alle Holmatro-Schlauchsysteme zur Verfügung ist wird bei jeder Pumpe standardmäßig mitgeliefert. ACHTUNG Eines oder mehrere dieser Werkzeuge sollten Sie immer zur Hand haben. -
Seite 70: Vor Dem Gebrauch
Gebrauch Allgemeines Überprüfen Sie die Ausrüstung vor dem Einsatz auf Vollständigkeit und Beschädigungen. Benutzen Sie keine Ausrüstung mit Beschädigungen. Verständigen Sie Ihren Holmatro-Händler. WARNUNG Vor dem ersten Einsatz sollten Sie alle aktuellen Sicherheitsbestimmungen kennen und sich mit der Bedienung der Ausrüstung vertraut machen. -
Seite 71: Während Des Gebrauchs
Druckminderventil verbunden ist. Sie ist aber erforderlich, wenn eine andere Druckluftquelle verwendet wird. Während des Gebrauchs 6.3.1 Bedienung des AHS 1400 FS • Treten Sie das Fußpedal auf der "PUMP"-Seite nieder. Die Pumpe beginnt zu arbeiten. • Lassen Sie das Fußpedal los, um die Pumpe zu stoppen. Der Öldruck wird aufrecht erhalten. -
Seite 72: Die Ölfördermenge Ist Zu Gering
Lagern Sie die Pumpe waagerecht an einem trockenen und gut belüfteten Ort. Fehlersuche Allgemeines Wenden Sie sich an den Holmatro-Händler, falls die aufgelisteten Abhilfevorschläge nicht zum gewünschten Ergebnis führen oder falls andere Probleme vorliegen. Bei Fehlfunktionen oder Reparaturen sollten Sie immer das Modell und die Seriennummer der Ausrüstung angeben. -
Seite 73: Die Kupplungen Lassen Sich Nicht Verbinden Oder Trennen
Treten Sie auf der "RELEASE"-Seite auf das Fußpedal oder drehen Sie den Steuerhebel in die Neutralstellung. Die weibliche Kupplung ist defekt Lassen Sie von einem zertifizierten Holmatro- Techniker die Reparaturen durchführen. Die Kupplungen sind für die Verbindung nicht in Positionieren Sie beide Kupplungen in gerader gerader Linie platziert. -
Seite 74: Wartung
Menge Stahlteile WD-40 Schutzöl Nach Bedarf Tectyl ML von Valvoline (Langzeitkonservierung) Nach Bedarf Hydraulikkupplungen WD-40 Schutzöl Nach Bedarf Hydrauliksystem Hydrauliköl: ISO-L HV VG 15 Nach Bedarf Wenden Sie sich für Information über Ersatzteile an den Holmatro-Händler. 916.000.969_002 AHS 1400 FS/D... -
Seite 75: Wartungsplan
Wartungsplan Dieser Plan ist ein Durchschnitt. Je nach Intensität des Gebrauchs Ihrer Ausrüstung kann Holmatro für Sie einen spezifischen Wartungsplan zusammenstellen. Objekt Aktion Zeitintervall Allgemeines Überprüfen Hydraulikkupplungen Überprüfen, reinigen und schmieren Staubschutzkappen Überprüfen, reinigen und schmieren Hydraulikschläuche Kontrollieren, reinigen Hydrauliköl Prüfen, erneuern... -
Seite 76: Hydraulikschläuche
Leckstellen und Knicke vorhanden sind, die Verstärkung sichtbar wird oder Blasen und Beulen vorhanden sind, die höher als 1 mm sind. Wenden Sie sich in Zweifelsfällen immer an den Holmatro-Händler, der die Ernsthaftigkeit der Beschädigung einschätzen kann. • Ersetzen Sie den Schlauch spätestens 10 Jahre nach dem Herstellungsdatum, unabhängig von seinem Zustand und der Benutzungsintensität. -
Seite 77: Vom Händler Auszuführende Jährliche Wartung
Wir empfehlen, die Ausrüstung von einem zertifizierten Holmatro-Techniker jährlich überprüfen, kontrollieren, einstellen und testen zu lassen, der über entsprechende Kenntnisse und die nötigen Werkzeuge verfügt (siehe auch Abschnitt 1.7). Der Holmatro-Händler übernimmt für Sie gerne die jährliche Wartung auf der Basis eines Wartungsvertrages. Langfristige Lagerung •... - Seite 223 AHS 1400 FS/D 916.000.969_002...
- Seite 239 Fig. 4 Fig. 5 Fig. 6 Fig. 7 AHS 1400 FS/D 916.000.969_002...
- Seite 240 Fig. 8 Fig. 9 Fig. 10 916.000.969_002 AHS 1400 FS/D...
- Seite 241 Fig. 11 AHS 1400 FS/D 916.000.969_002...
