TS8200D
Schnellanleitung Micro-Meter Mix

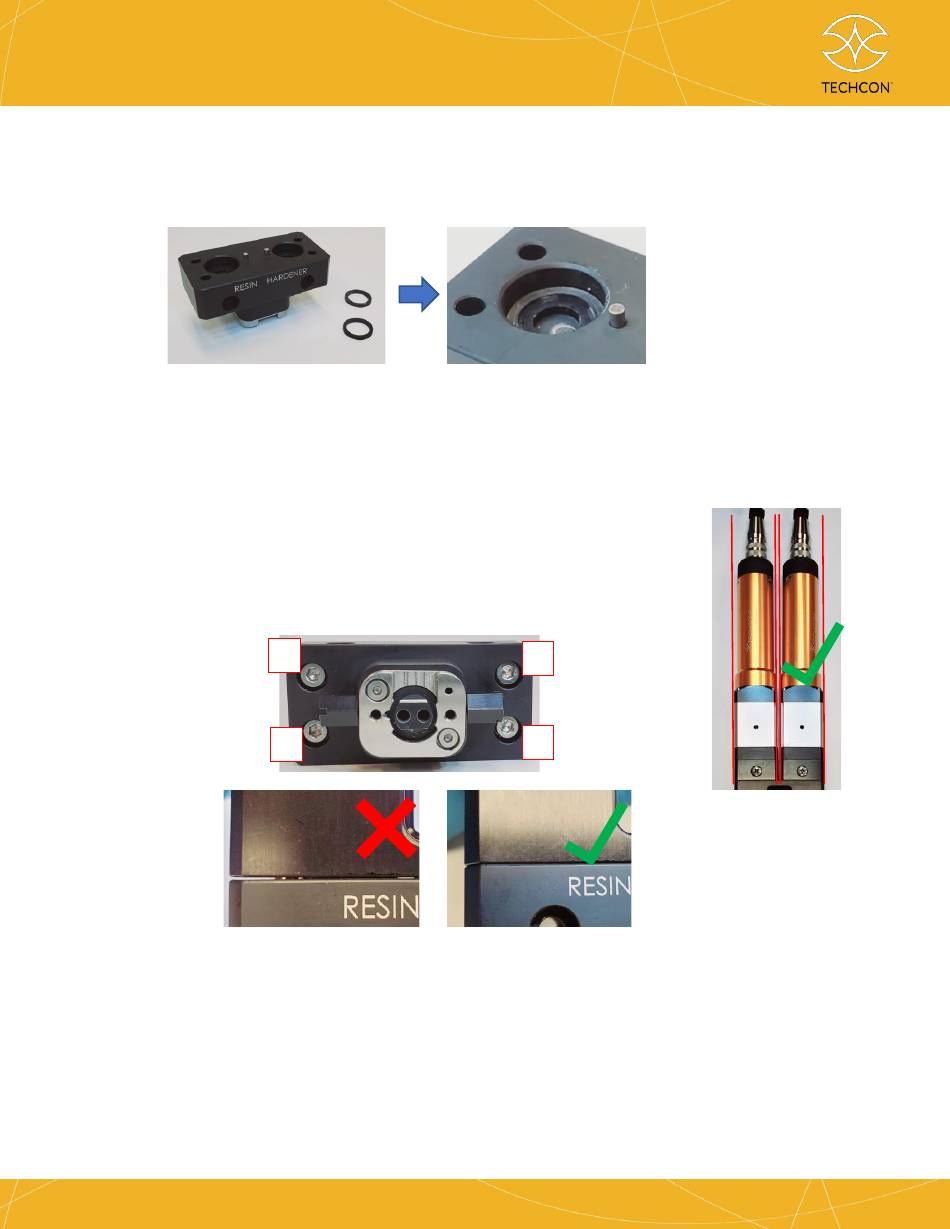

e. Stellen Sie sicher, dass die Hochdruckdichtungen passen und richtig in der Verteilernut sitzen.
f.
Richten Sie den Verteiler mit der zusammengesetzten Pumpe und dem Pumpengehäuse aus. Die
eingravierten Aufschriften „RESIN" (Harz) und „HARDENER" (Härter) sollten zu Ihnen zeigen. Setzen
Sie vier 3,0-mm-Inbusschrauben mit Sicherungsscheiben in der in der Abbildung unten gezeigten
Reihenfolge ein und ziehen Sie sie fest. Stellen Sie sicher, dass die beiden zusammengesetzten
Pumpen vertikal symmetrisch angeordnet und nicht nach außen geneigt sind.
Stellen Sie sicher, dass zwischen dem Pumpengehäuse und den eingepassten
Teilen keine Lücken vorhanden sind. Es darf kein Licht zwischen ihnen hindurch
scheinen. Bei Problemen lösen Sie die Schrauben etwas und ziehen Sie sie
gleichmäßig an.
g. Bringen Sie den Medieneingangsstutzen an. Es sind verschiedene Medieneingangsstutzen erhältlich.
Welchen Medieneingangsstutzen Sie benötigen, hängt von Ihrem Medienbehälter ab. In der
Abbildung unten verwenden wir folgendes: 1/8" NPT x Luer-Lock-Knie. Informationen zu den
1
3
4
2
2
3
