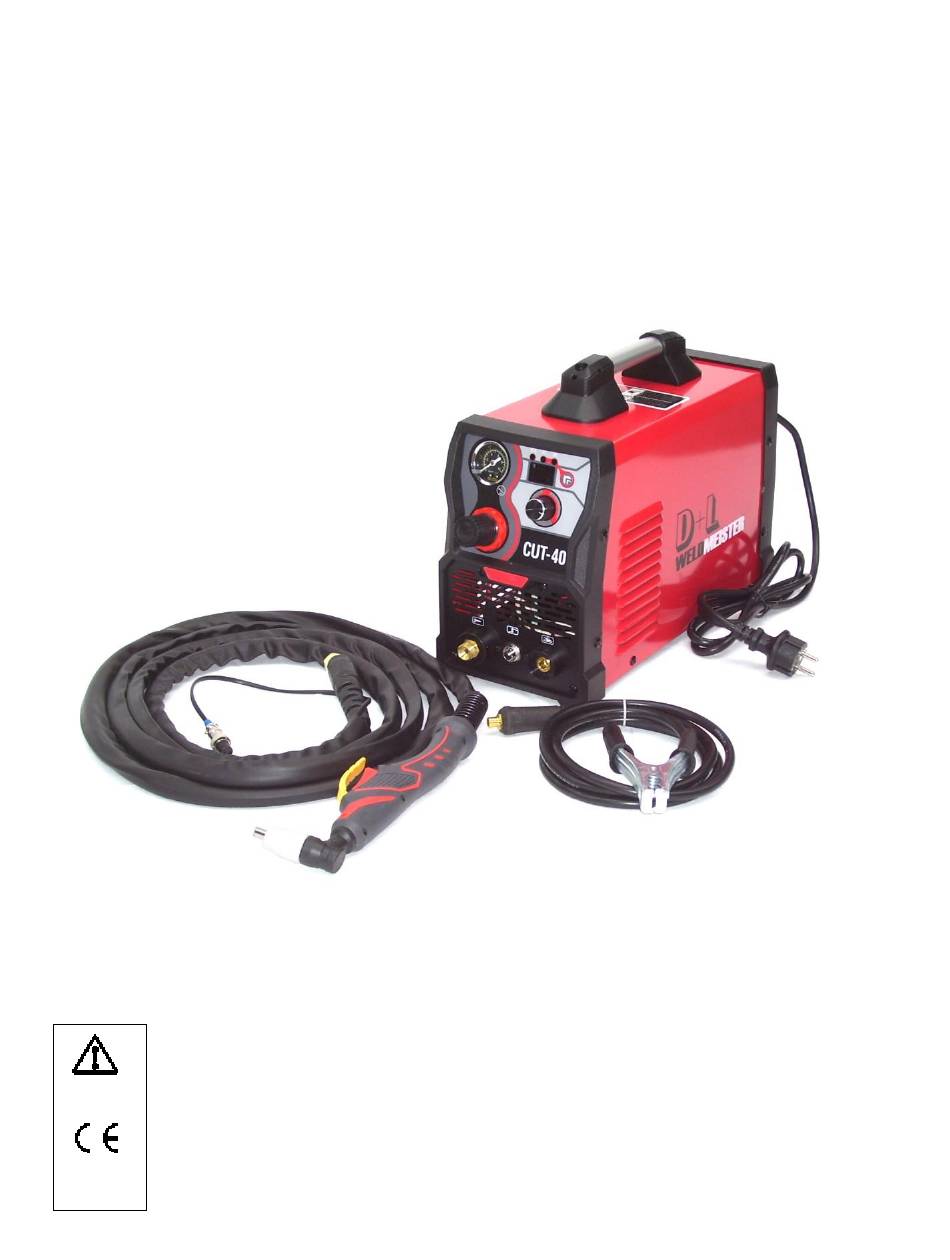

Bedienungsanleitung für Plasmaschneider
Cut40 HF + Cut60 HF WELDMEISTER
Herzlichen Glückwunsch zu Ihrem neuen Weldmeister Plasmaschneider.
Vor Inbetriebnahme unbedingt Bedienungsanleitung lesen!
Bei Nichtlesen besteht Gefahr!
Gerät darf nur von Personen bedient werden, die mit den einschlägigen
Sicherheitsvorschriften vertraut sind!
Die Geräte sind mit der Konformitätskennzeichnung gekennzeichnet und erfüllen somit
die
EG- Niederspannungsrichtlinie (73/23/EWG)
EG- EMV- Richtlinie (89/336/EWG)
Version 03-2020
- 1 -
Inhaltsverzeichnis
Inhaltszusammenfassung für D+L Cut40 HF WELDMEISTER
- Seite 1 Bedienungsanleitung für Plasmaschneider Cut40 HF + Cut60 HF WELDMEISTER Herzlichen Glückwunsch zu Ihrem neuen Weldmeister Plasmaschneider. Vor Inbetriebnahme unbedingt Bedienungsanleitung lesen! Bei Nichtlesen besteht Gefahr! Gerät darf nur von Personen bedient werden, die mit den einschlägigen Sicherheitsvorschriften vertraut sind! Die Geräte sind mit der Konformitätskennzeichnung gekennzeichnet und erfüllen somit EG- Niederspannungsrichtlinie (73/23/EWG) EG- EMV- Richtlinie (89/336/EWG) - 1 -...
- Seite 2 technische Änderungen und Irrtümer vorbehalten Inhalt: 1. Sicherheitshinweise ............2 - 5 2. Gerätebeschreibung ............6 3. Allgemeine Informationen…………………………………... 7 4. Inbetriebnahme ……………………………………....9 5. Schaltung und Aufbau ............10 6. Technische Daten..............10 - 2 - Version 03-2020...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Grundsätzlich sind die UVV - Unfallverhütungsvorschriften zu beachten. Gerade das Schweißen birgt Gefahren hinsichtlich gesundheitsgefährdender Gase, Strahlung und elektrischer Spannungen. Zusätzlich gilt: Bestimmungsgemäße Verwendung Dieses Gerät ist entsprechend dem heutigen Stand der Technik und den Regeln bzw. Normen hergestellt. Es ist ausschließlich zum Betrieb im Sinne der bestimmungsmäßigen Verwendung zu nutzen. - Seite 4 Rauch und Gase können zu Atemnot und Vergiftungen führen! -Rauch und Gase nicht einatmen. -Für ausreichende Frischluft sorgen. -Dämpfe von Lösungsmitteln vom Strahlungsbereich des Lichtbogens fernhalten. Dämpfe von chloriertem Kohlenwasserstoff können sich durch ultraviolette Strahlung in giftiges Phosgen umwandeln. Werkstück, umhersprühende Funken und Tropfen sind heiß! - Kinder und Tiere weit vom Arbeitsbereich fernhalten.
- Seite 5 Störungen durch elektrische und elektromagnetische Felder sind z.B. durch den Schweißlichtbogen oder durch die Hochspannungsimpulse des Zündgerätes möglich. - Entsprechend der Norm EN 60974 „Elektromagnetische Verträglichkeit“ sind die Geräte für die Verwendung in Industriegebieten vorgesehen; werden sie z.B. in Wohngebieten betrieben, können Schwierigkeiten auftreten, wenn elektromagnetische Verträglichkeit sichergestellt werden soll.
- Seite 6 2. Gerätebeschreibung Cut40 HF + Cut60 HF 1. Druckanzeige 2. Überlastanzeige 3. Led 2 Takt 4. Led 4 Takt 5. Display Schneidstromeinstellung 6. Taster 2Takt/4Takt 7. Druckregelventil 8. Dreh-/Druckknopf Schneidstromeinstellung 9. Anschluss Plasmabrenner 10. Massebuchse / Massezwinge 11. Steckanschluss Plasmabrenner 12.
-
Seite 7: Allgemeine Informationen
3. Allgemeine Informationen 3.1 Definition Plasma ist ein ionisiertes Gas, das durch Bildung von Ionen und frei beweglichen Elektronen elektrisch leitfähig ist. Es kann aus Gasen wie Stickstoff(N2), Argon(Ar), Argon-Wasserstoff- Gemischen oder Luft erzeugt werden, in dem man das Gas durch Zufuhr elektrischer Energie sehr hoch erhitzt, wobei die Gasatome durch heftige gegenseitige Zusammenstöße mehr oder weniger Elektronen ihrer Hülle verlieren. -
Seite 8: Funktionsbeschreibung
3.4 Funktionsbeschreibung Das Schneidgas wird durch eine mit Hochspannung gezündeten Lichtbogen zwischen der Elektrode und dem zu schneidenden Werkstück hoch erhitzt und ionisiert. Es entsteht ein Plasma, das durch eine gasgekühlte Kupferdüse zur Erhöhung der Energiedichte zylindrisch gebündelt wird und somit auf eine sehr eng begrenzte Fläche des Werkstücks trifft. Durch das starke Temperaturgefälle im Plasmastrahl von innen nach außen zur Randzone hin, bleibt die gasgekühlte Kupferdüse vor Überhitzung verschont. - Seite 9 4. Inbetriebnahme Massekabel in die Massebuchse (10) stecken und durch rechtsdrehen verriegeln. Masseklemme an Werkstück klemmen. Plasmabrenner an den Anschluss (9) und den Steuerstecker an Anschluss (11) verschrauben. Darauf Achten, das die Schutzisolierung über die Überwurfmutter geschoben wird. Die Druckluft an Anschluss (14) zuführen. Im Gerät befindet sich ein Wasserabscheider mit halbautomatischer Entwässerung.
-
Seite 10: Technische Daten
4.0 Aufbau / Schaltung Die Geräte basieren auf Inverter Schaltnetzteilen in 230V. Änderungen und Irrtümer vorbehalten. 5.0 Technische Daten Model CUT40 HF CUT60 HF 1Pha/230V/50Hz 1Pha/230V/50Hz Netzspannung : Scheinleistung: 4.8 kVA 7.9 kVA 0.93 0.93 Power Faktor: Leerlaufspannung: 230 Vdc 270Vdc Schneidstrom: 20-40 Amp...
