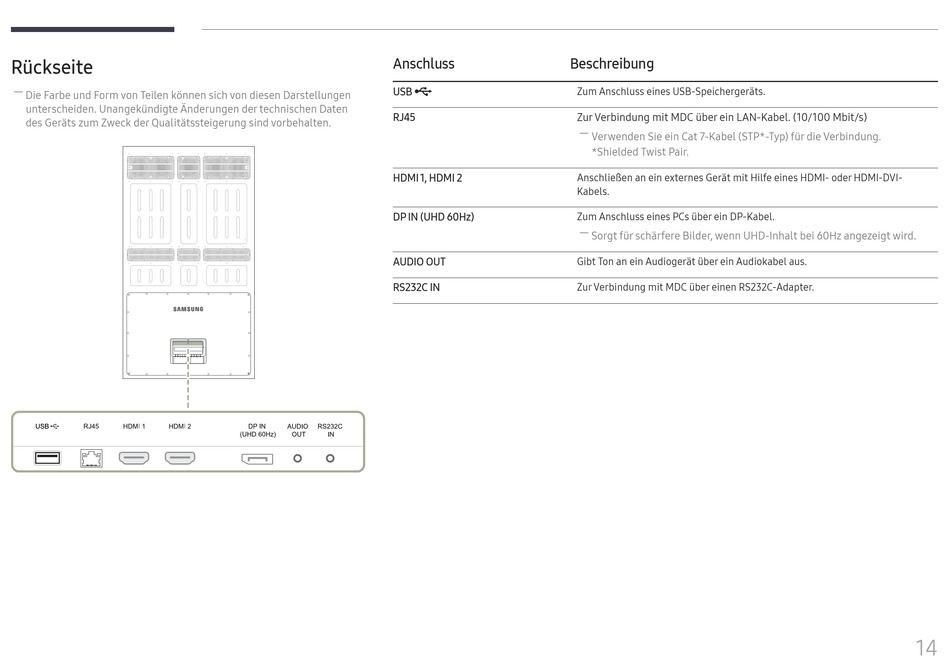

Rückseite
― Die Farbe und Form von Teilen können sich von diesen Darstellungen
unterscheiden. Unangekündigte Änderungen der technischen Daten
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Anschluss
Beschreibung
USB ¨
RJ45
HDMI 1, HDMI 2
DP IN (UHD 60Hz)
AUDIO OUT
RS232C IN
Zum Anschluss eines USB-Speichergeräts.
Zur Verbindung mit MDC über ein LAN-Kabel. (10/100 Mbit/s)
― Verwenden Sie ein Cat 7-Kabel (STP*-Typ) für die Verbindung.
*Shielded Twist Pair.
Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVI-
Kabels.
Zum Anschluss eines PCs über ein DP-Kabel.
― Sorgt für schärfere Bilder, wenn UHD-Inhalt bei 60Hz angezeigt wird.
Gibt Ton an ein Audiogerät über ein Audiokabel aus.
Zur Verbindung mit MDC über einen RS232C-Adapter.
14
