Seite 1

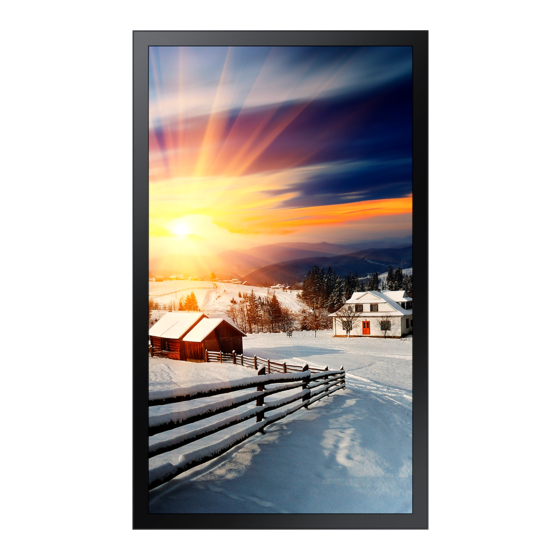

Benutzerhandbuch OH75F Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.
Inhaltsverzeichnis Vor Inbetriebnahme des Geräts Anschließen und Verwenden Verwenden von MDC eines externen Geräts Copyright Installieren und Deinstallieren des Programms MDC Vor dem Anschließen Sicherheitshinweise Installieren Vorbereitungen vor dem Anschließen Reinigung Deinstallieren Vor dem Anschließen der Kabel Aufbewahrung Anschlussanleitung für Netzkabel Verbinden mit MDC Strom und Sicherheit Verwenden von MDC über RS-232C...
Seite 3
Inhaltsverzeichnis Netzwerkstatus Optimalkontrast Einbrennschutz Schwarzton Bildmodus Meldungsanzeige Hautton Quelleninfo Nur RGB-Modus Automatisch Ein/Aus Keine Signalmeldung Farbraum Autom. Ein MDC-Nachricht HDMI UHD Color Autom. Aus Downloadstatusmeldung Bewegungsbel. Feiertagsverwaltung Sprache Bildoptionen Ticker Farbton Bildschirmanzeige zurücksetzen URL Startprogramm Digital Clean View HDMI-Schwarzp. Einstellungen für das URL-Startprogramm Filmmodus Genehmigen eines angeschlossenes Netzwerk...
Seite 4
Lüfter & Temperatur Lüftersteuerung Barrierefreiheit Lüftergeschw.-Einst. Software-Update Menütransparenz Freiluftmodus Jetzt aktualisieren Hoher Kontrast Temperatursteuerung Automatisches Update Vergrößern Eingabegeräteverwaltung Samsung kontaktieren Einrichtung starten Tastatursprache Alle zurücksetzen Tastaturtyp Zeit Schnelltaste für Eingabesprache Zeit einstellen NTP-Einstellungen Abspielen mit Handbuch zur Fehlerbehebung Sommerzeit PIN ändern...
Seite 5
Inhaltsverzeichnis Anhang Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) Kein Produktdefekt Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Andere Optimale Bildqualität und Vermeidung des Einbrennens von Nachbildern Optimale Bildqualität Vermeidung des Einbrennens von Nachbildern Lizenz Terminologie...
Sicherheitshinweise Reinigung ― Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD- Bildschirme anfällig für Kratzer sind. Warnung ― Gehen Sie bei der Reinigung wie folgt vor. ― Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht in den Abbildungen gezeigten unterscheiden.
Aufbewahrung Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1). Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV-Luftbefeuchters • Dies kann zu einem elektrischen Schlag oder Brand führen. in der Nähe weißliche Flecken auf dem Gerät entstehen. ―...
Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Verwenden Sie nur das von Samsung mit dem Gerät gelieferte • Andernfalls kann ein Brand entstehen.
Seite 10
Leistung erheblich beeinträchtigen. Vorsichtsmaßnahmen während der Installation und der Lagerung • Wenden Sie sich unbedingt an das Samsung • Installieren Sie das Produkt nach dem Öffnen der Abdeckung innerhalb 1 Stunde bei einer Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort Luftfeuchtigkeit von 60% oder weniger.
Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel ist, schalten Sie den Netzschalter aus, und ziehen Sie das Netzkabel oder an einem anderen Kabel ziehen. ab. Wenden Sie sich dann an das Samsung Kundenservicecenter. • Andernfalls kann es zu Betriebsstörungen, einem elektrischen •...
Seite 12
Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, • Ihr Sehvermögen könnte sich sonst verschlechtern. wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter. • Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.
Seite 13
Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause Achten Sie darauf, dass Kinder die Batterien nicht in den Mund von 5 Minuten. nehmen, nachdem diese aus der Fernbedienung entfernt wurden. Bewahren Sie Batterien an Stellen auf, die für Kinder und Kleinkinder •...
Kapitel 02 Vorbereitung Überprüfen des Lieferumfangs Komponenten – Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben. – Das Aussehen der Komponenten kann von den dargestellten Bildern abweichen. Garantiekarte Batterien Erklärungen zur Einhaltung Kurzanleitung zur Konfiguration gesetzlicher Vorschriften –...
Bauteile Vorne ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Anschluss Beschreibung Fernbedienungssensor Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den Sensor an der Vorderseite des Geräts zielen, um die entsprechende Funktion auszuführen.
Anschluss Beschreibung Rückseite ― Die Farbe und Form von Teilen können sich von diesen Darstellungen Zum Anschluss eines USB-Speichergeräts. unterscheiden. Unangekündigte Änderungen der technischen Daten HDBT (LAN IN) - Sendet das HDMI-Signal über einen HDBaseT-Sender an ein angeschlossenes des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. LAN-Kabel.
Fernbedienung ― Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden. ― Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden ist, wird diese Taste vom Gerät nicht unterstützt. POWER Schalten Sie das Gerät aus.
Seite 18
Zeigen Sie Informationen zur aktuellen TOOLS INFO Schnellzugriff auf häufig verwendete Eingangsquelle an. Funktionen Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Schließen Sie das aktuelle Menü. RETURN EXIT Wechseln Sie zurück zum vorherigen Menü Manuelle Auswahl der Eingangsquelle: HDMI HDMI...
Bringen Sie ausschließlich die angegebene Wandbefestigung an. Zwischen Hoch- und Querformat wechseln ― Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter. • Um das Gerät vertikal (im Hochformat) zu verwenden, drehen Sie es im Uhrzeigersinn, so dass die LED nach unten weist.
― Verwenden Sie keine Wandhalterung, die geneigt werden kann. ― Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen. ― Lassen Sie das Gerät während der Installation der Wandbefestigung nicht eingeschaltet. Dies könnte zu Verletzungen durch Stromschlag führen.
Anschluss • Anschluss 2 • Anschluss 1 ― Stellen Sie sicher, dass Sie den RS232C(IN)-Adapter an den RS232C IN-Anschluss des Geräts anschließen. HDBT HDBT (LAN IN) (LAN IN) RS232C IN...
Steuercodes Nein. Befehlstyp Befehl Wertebereich Videowand-Benutzersteuerung 0x89 Anzeigen des Steuerstatus (Befehl: Get control) • Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch Vorspann Befehl Datenlänge Prüfsumme Addieren aller Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2 Stellen lang ist (11+FF+01+01=112), wird die erste Stelle gelöscht.
Steuerung – Stromversorgung Steuerung – Lautstärke • Funktion • Funktion Ein Gerät kann mithilfe eines PCs ein- und ausgeschaltet werden. Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden. • Anzeigen des Netzstatus (Get Power ON / OFF Status) •...
Steuerung – Bildschirmmodus • Keine Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r-CMD Wert1 Prüfsumme • Funktion Keine Der Anzeigemodus eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden. Bestätigung Der Anzeigemodus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert ist. 0xAA 0xFF ‘N’...
Steuerung des Videowandmodus Sicherheitsverriegelung • Funktion • Funktion Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden. Zum Aktivieren/Deaktivieren der Sicherheitssperre Ein eines Geräts kann ein PC verwendet werden. Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem Videowand aktiviert ist.
Videowand EIN • Keine Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r-CMD Wert1 Prüfsumme • Funktion Keine Der PC schaltet die Videowand EIN bzw. AUS. Bestätigung • Videowand-Einschaltstatus abrufen 0xAA 0xFF ‘N’ 0x84 Vorspann Befehl Datenlänge Prüfsumme "ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist. 0xAA 0x84 Videowand-Benutzersteuerung...
Kapitel 03 Anschließen und Verwenden eines externen Geräts Vor dem Anschließen Vorbereitungen vor dem Anschließen ― Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig. ―...
Vor dem Anschließen der Kabel ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind Setzen Sie den entfernten Silikonstab in den markierten Bereich ein, um sicherzustellen, dass er nicht verloren geht.
Live oder Ground) jeder Drahtfarbe des externen Netzkabels kann je nach Land unterschiedlich sein. ― Verwenden Sie die folgende Tabelle, um Drähte mit der gleichen Bedeutung korrekt anzuschließen: Modellname Neutral Live Ground Land OH75F BLAU BRAUN GRÜN/GELB WEISS SCHWARZ GRÜN oder GRÜN/GELB...
Anschließen an einen PC Anschließen mit einem HDMI-DVI-Kabel • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. • Sie können den PC auf vielerlei Weise an das Gerät anschließen. Wählen Sie für Ihren Computer geeignete Anschlussmethode.
Anschließen an ein Videogerät Anschließen mit einem HDMI-Kabel ― Das Aussehen kann sich je nach Gerät unterscheiden. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
Anschließen des HDBase-T ― Das Aussehen kann sich je nach Gerät unterscheiden. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. ― HDBase-T (Tx) übermittelt Daten von einem externen Gerät an HDBase-T (Rx). Verbinden Sie die Geräte direkt über ein LAN-Kabel. ―...
Ändern der Eingangsquelle Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen. Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen. ―...
Web Browser Einstell. SOURCE → Quelle → Web Browser → u → Einstell. → ENTER E SOURCE → Quelle → Web Browser → ENTER E Allgemein Registerkarten und Werkzeugleiste automatisch ausblenden Falls die Browser-Registerkarten, das Menü oder die Werkzeugleiste eine Zeit lang nicht verwendet werden, werden sie automatisch ausgeblendet.
Datenschutz und Sicherheit Gesperrte Seiten Sicherheitsmodus Blockierte Seiten Ausgeben von Warnungen zu unsicheren Seiten oder Blockieren des Zugangs für eine höhere Blockieren des Zugriffs auf Seiten, die Sie unter Blockierte Seiten aufgelistet haben. Sicherheit des Webbrowsers. • Verwenden / Nicht verwenden Der Webbrowser könnte dadurch langsamer werden.
• 100% 125% 150% 200% 300% Startseite Stellen Sie die beim Aktualisieren des Webbrowsers anzuzeigende Website ein. • Samsung-Anzeige Benutzerdef. Benutzerdef. Geben Sie die als Startseite einzustellende URL ein. • URL eingeben ― Nur verfügbar, wenn Startseite Benutzerdef. eingestellt ist.
Kapitel 04 Verwenden von MDC MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich. Wenn Sie die Taste Never expired nach der Taste...
Verbinden mit MDC Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung) Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS-232C-Kabel verbunden sein. ― Das Aussehen kann sich je nach Gerät unterscheiden. RS232C IN Computer...
Verwenden von MDC über Ethernet Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN-Kabels miteinander verbunden werden. Verbinden über ein direktes LAN-Kabel ― Das Aussehen kann sich je nach Gerät unterscheiden. ―...
Kapitel 05 Wdg.-Ger.-Funktion Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden. Wdg.-Ger. Nein. Beschreibung Wählen Sie zwischen internem oder externem Speicher. HOME → Wdg.-Ger. → ENTER E Geben Sie Inhalte, Vorlagen und konfigurierte Programmpläne vom Server wieder. Sie können unterschiedliche Inhalte wie beispielsweise Sender mit zugewiesenen Zeitplänen, •...
Wenn Inhalte angezeigt werden Verfügbares Menü Drücken Sie während der Wiedergabe von Inhalten die TOOLS-Taste zum Konfigurieren von Bedienungstasten auf der Fernbedienung Einstellungen. Sie können mit den Tasten auf Ihrer Fernbedienung Inhalte der Playlist wiedergeben, pausieren Menü Beschreibung oder überspringen. Taste Funktion W.-Liste...
Mit Wdg.-Ger. kompatible Dateiformate Einschränkungen beim Tonausgang • Es kann nur ein Tonausgang verwendet werden. • Die unterstützten Dateisysteme sind FAT32 und NTFS. • Wiedergabepriorität: Netzwerk BGM > lokale BGM > vom Nutzer ausgewähltes Video- • Eine Datei mit einer vertikalen und horizontalen Auflösung, die größer als die maximale Dokument im Hauptgestell Auflösung ist, kann nicht wiedergegeben werden.
Seite 51
Video Audio Grafik • 3D-Video wird nicht unterstützt. • Audioinhalte mit einer Bitrate oder Framerate, die größer • Kompatibles Grafikdateiformat: JPEG, PNG, BMP als die in der Tabelle oben aufgeführte Rate ist, können ― 32-Bit-, 24-Bit- und 8-Bit-BMP-Dateien werden • Inhalte mit einer Auflösung, die höher als die in der zu digitalen Störungen bei der Audiowiedergabe führen.
Seite 52
Power Point WORD • Kompatible Textdateiformate: • Kompatible Textdateiformate: • Kompatible Textdateiformate: – Erweiterung: ppt, pptx – Erweiterung: pdf – Erweiterung: .doc, .docx – Version: Office 97 ~ Office 2007 – Version: Office 97 ~ Office 2007 • Nicht unterstützte Funktionen •...
Vorlagendateien • Erstellung/Bearbeitung/Wiedergabe ist nur in Eigene • Unterstützt in Netzwerkkanal Vorlagen verfügbar. • Kompatible Textdateiformate: – Erweiterung: .lfd...
Zeitplan Sie können den Wiedergabezeitplan der Inhalte auf dem Server, von einem externen Speichergerät importiert oder auf einem Mobilgerät prüfen. Nein. Beschreibung HOME → Zeitplan → ENTER E Wählen Sie zwischen Server und externem Speicher. Zeitplan Verbunden Netzwerk Anzeigen des Wochenzeitplans der Wiedergabe von Inhalten. Auswählen, um detaillierte Informationen jedes Ereignisses anzuzeigen.
Produkt klonen Exportieren Sie die Einstellungen des Geräts auf ein externes Speichermedium. Sie können auch Einstellungen von einem externen Speichermedium importieren. Dies ist nützlich, wenn Sie die gleichen Einstellungen für mehrere Geräte verwenden möchten. HOME → Produkt klonen → ENTER E Wenn auf dem externen Speichermedium keine Dateikopie gefunden wird MENÜ...
ID-Einstellungen Weisen Sie dem Einstellungssatz eine ID zu. Geräte-ID HOME → ID-Einstellungen → ENTER E Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. (Bereich: 0~224) ― Drücken Sie die Taste u/d, um einen Zahlenwert zu wählen, und drücken Sie dann E. ―...
Videowand Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden. Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen. HOME → Videowand → ENTER E Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC-Hilfe oder im MagicInfo- Benutzerhandbuch.
Bildschirmposition Um geteilte Bildschirme neu anzuordnen, stellen Sie mit der Funktion Bildschirmposition die Nummer für jedes Gerät in der Matrix ein. Die Auswahl von Bildschirmposition zeigt die Videowandmatrix entsprechend den zugeordneten Nummern für die Geräte an, die die Videowand bilden. Um Geräte neu anzuordnen, bewegen Sie ein Gerät mit den Richtungstasten auf der Fernbedienung an eine andere Nummer.
Netzwerkstatus Prüfung der aktuellen Netzwerk- und Internetverbindung. HOME → Netzwerkstatus → ENTER E Netzwerkstatus – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
– Das angezeigte Bild kann je nach Modell unterschiedlich sein. – Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Color Expert konfigurieren. – Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen.
― Sie müssen die Automatisch Ein/Aus Zeit einstellen einstellen, bevor Sie diese Funktion verwenden können. Autom. Ein HOME → Automatisch Ein/Aus → ENTER E Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet.
Autom. Aus Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 Autom. Aus • Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Mo - Sa - So Oder Manuell aus. Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom.
Ticker Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem Bildschirm an. • HOME → Ticker → ENTER E • Meldung: Geben Sie eine Nachricht ein, die auf dem Bildschirm angezeigt werden soll. •...
URL Startprogramm Weitere Informationen zur Verwendung der Funktion URL Startprogramm erhalten Sie bei dem Händler, bei dem das Gerät gekauft wurde. ― Um das Programm URL Startprogramm zu nutzen, stellen Sie Abspielen mit URL Startprogramm System ein. HOME → URL Startprogramm →...
Einstellungen für das URL- • Web-App installieren: Geben Sie die URL zum Installieren der Webanwendung ein. • Vom USB-Gerät installieren: Installieren Sie die Webanwendung von dem USB-Speichergerät. Startprogramm • Deinstall.: Entfernen Sie die installierte Webanwendung. • Einstellung der Zeitüberschreitung: Stellen Sie die Timeout-Zeit für die URL-Verbindung ein. •...
Genehmigen eines angeschlossenes Geräts auf dem Server ― Konfigurieren Sie vor der Gerätefreigabe zunächst die Server-Servernetzwerkeinstellungen. Wählen Sie Unapproved aus den Untermenüs. Wählen Sie das Gerät aus der Liste und klicken Sie auf die Approve-Taste. Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben. Geben Sie Ihre ID und Ihr Kennwort ein, um sich anzumelden.
Einstellen der aktuellen Uhrzeit Ein Zeitplan kann nicht ausgeführt werden, wenn sich die auf dem Gerät eingestellte Zeit von der aktuellen Uhrzeit des Servers unterscheidet. Öffnen Sie das Menü All, um zu überprüfen, ob das Gerät registriert wurde. Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte Zeitplan auf das Gerät heruntergeladen.
– Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Color Expert konfigurieren. – Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen. – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
Hintergrundbel. / Kontrast / Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität. ― Wenn Sie Änderungen an Hintergrundbel., Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, Helligkeit / Schärfe / Farbe / wird das Bildschirmmenü entsprechend angepasst. ― Sie können Einstellungen für jedes mit einem Eingang des Geräts verbundene externe Gerät anpassen und Farbton (G/R) speichern.
Farbtemperatur Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 2800K–16000K) ― Verfügbar, wenn Farbton aktiviert (Aus) ist. ― Wenn Bildmodus Kalibriert eingestellt ist, ist Farbtemperatur deaktiviert. MENU m → Bild → Farbtemperatur → ENTER E Bild Farbtemperatur 16000K – Das angezeigte Bild kann je nach Modell unterschiedlich sein. Weißabgleich 2 Punkte Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten.
Wählen Sie aus, ob die über das Farbkalibrierungsprogramm Color Expert angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit auf die Modi Information und Advertisement angewendet werden sollen. • Nicht anw. Anwenden ― Sie können das Programm Color Expert auf www.samsung.com/displaysolutions herunterladen. MENU m → Bild → Kalibrierungswert →...
― Wenn Erweiterte Einstellungen Bildmodus Kalibriert eingestellt ist, ist Erweiterte Einstellungen deaktiviert. Optimalkontrast MENU m → Bild → Erweiterte Einstellungen → ENTER E Stellen Sie den Bildschirmkontrast ein. Erweiterte Einstellungen • Gering Mittel Hoch Schwarzton Optimalkontrast Hoch Schwarzton Max. dunkel Wählen Sie den Schwarzwert für die Anpassung der Bildschirmtiefe aus.
HDMI UHD Color Erweiterte Einstellungen Aktivieren zum Optimieren der Bildqualität für HDMI UHD-Verbindung. Optimalkontrast Hoch • HDMI1 (Aus / Ein) • HDMI2 (Aus / Ein) Max. dunkel Schwarzton Bewegungsbel. Hautton Nur RGB-Modus Reduziert den Stromverbrauch, indem die Helligkeit des Bildschirms verringert wird, wenn das Bild auf dem Bildschirm in Bewegung ist.
Bildoptionen Farbton Wenn Bildmodus Text eingestellt ist MENU m → Bild → Bildoptionen → ENTER E • Kalt Standard Warm Wenn Bildmodus Video/Bild eingestellt ist Bildoptionen • Kalt Standard Warm1 Warm2 ― Wenn Bildmodus Kalibriert eingestellt ist, ist Farbton deaktiviert. Farbton ―...
HDMI-Schwarzp. Bildoptionen Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen. Farbton • Auto Gering Normal ― Verfügbar nur im Digital Clean View Auto HDMI 1- und HDMI 2-Modus (AV-Timing: 480p, 576p, 720p, 1080i, 1080p). HDMI-Schwarzp. Auto Filmmodus Filmmodus...
Bildformat Wählen Sie Größe und Seitenverhältnis des auf dem Bildschirm angezeigten Bildes aus. Bildformat MENU m → Bild → Bildformat → ENTER E Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt. ― Die Anschlüsse können je nach Modell unterschiedlich sein. Bildformat •...
Bild aus Durch Auswahl von Bild aus wird der Bildschirm ausgeschaltet. Die Tonausgabe wird nicht deaktiviert. Drücken Sie zum Einschalten des Bildschirms eine beliebige Taste mit Ausnahme der Lautstärketaste. MENU m → Bild → Bild aus → ENTER E Bild Bild aus –...
Kapitel 07 Bildschirmanzeige Anzeigeausrichtung Ausrichtung des Bildschirmmenüs Konfigurieren Sie das Bildschirmmenü: MENUm → Bildschirmanzeige → Anzeigeausrichtung → ENTERE • Querformat: Zeigt das Menü im Querformat an (Standard). • Hochformat: Zeigt das Menü im Hochformat auf der rechten Bildschirmseite an. Anzeigeausrichtung Ausrichtung der Quellinhalte Querformat Ausrichtung des Bildschirmmenüs...
Bildschirmschoner Autom. Schutzzeit Wenn eine festgelegte Zeitdauer lang ein Standbild angezeigt wird, aktiviert das Gerät den Bildschirmschoner, um ein Einbrennen des Bildes zu vermeiden. MENUm → Bildschirmanzeige → Bildschirmschoner → ENTERE • 2 Std. 4 Std. 8 Std. 10 Std. Bildschirmschoner Einbrennschutz Autom.
Seite 80
Timer Einbrennschutz Sie können den Timer für Einbrennschutz einstellen. Pixel-Shift Die Einbrennschutz-Funktion stoppt automatisch nach einer festgelegten Zeitdauer. Timer Timer Sofort darstellen Wiederh.: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern zu festgelegten Intervallen (Zeitraum) an. Intervall: Zeigt das unter Modus festgelegte Muster zur Verhinderung von Nachbildern für einen festgelegten Zeitraum an (von...
Sofort darstellen Einbrennschutz Wählen Sie den Bildschirmschoner aus, der sofort aktiviert werden soll. • Pixel Rollender Balken Bildschirm ausblenden Pixel-Shift Timer Sofort darstellen – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
Meldungsanzeige Quelleninfo Wählen Sie aus, ob bei einer Änderung der Eingangsquelle das Quell-OSD angezeigt werden soll. MENUm → Bildschirmanzeige → Meldungsanzeige → ENTERE • Keine Signalmeldung Meldungsanzeige Auswahl, ob bei fehlendem Signal das Kein-Signal-OSD angezeigt werden soll. Quelleninfo • Keine Signalmeldung MDC-Nachricht MDC-Nachricht Auswahl, ob bei MDC-Steuerung des Gerätes das MDC-OSD angezeigt werden soll.
Sprache Hiermit können Sie die Menüsprache festlegen. ― Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. MENU m → Bildschirmanzeige → Sprache → ENTER E Bildschirmanzeige Sprache Deutsch – Das angezeigte Bild kann je nach Modell unterschiedlich sein. Bildschirmanzeige zurücksetzen Mit dieser Option werden die unter Bildschirmanzeige...
Kapitel 08 Netzwerk Netzwerkstatus Netzwerkeinstellungen öffnen MENUm → Netzwerk → Netzwerkstatus → ENTERE MENUm → Netzwerk → Netzwerkeinstellungen öffnen → ENTERE Sie können den aktuellen Netzwerk- und Internetverbindungsstatus überprüfen. Konfigurieren Sie Netzwerkeinstellungen zur Verwendung von verschiedenen Smart-Hub- Funktionen wie z. B. Internetsuche, Freigabe von Inhalten in einem Heimnetzwerk und Funktionsaktualisierungen.
Netzwerkeinstellungen (kabelgebunden) • Je nachdem, wie Ihr Netzwerk konfiguriert ist, können Sie das Gerät auch mit Ihrem LAN verbinden, indem Sie den LAN-Port auf der Rückseite des Geräts mithilfe eines LAN- Kabels direkt mit einer Netzwerkdose verbinden Verbinden mit einem kabelgebundenen Netzwerk (LAN) (siehe Abbildung unten).
Konfigurieren Sie die Netzwerkverbindung, um Internetdienste nutzen und Software-Updates Klicken Sie im angezeigten Popup-Menü auf „Status“. durchführen zu können. Klicken Sie im daraufhin angezeigten Dialogfeld auf die Registerkarte Support. Automatisch Netzwerkeinstellungen öffnen(kabelgebunden) Klicken Sie auf der Registerkarte Support auf die Schaltfläche Details. Die Netzwerkverbi Zur Verbindung mit dem Netzwerk über ein LAN-Kabel.
Servernetzwerkeinstellungen Proxyserver Stellen Sie Ihre Proxyserver-Verbindung und damit zusammenhängende Funktionen ein. MENUm → Netzwerk → Servernetzwerkeinstellungen → ENTERE • Adresse Port Kennung Passwort Mit Server verbinden ― Adresse Port Kennung Passwort sind nur aktiviert, wenn Proxyserver eingestellt ist. Stellen Sie zur Ausführung von Wdg.-Ger.
Kapitel 09 System Barrierefreiheit Menütransparenz Passen Sie die Transparenz des Menüs an. MENU m → System → Barrierefreiheit → ENTER E • Hoch Gering System Hoher Kontrast Zum Einstellen des Hintergrunds und der Schriftart in Menüs auf kontrastreiche Farben. Die Menütransparenz wird Barrierefreiheit bei Auswahl dieser Option undurchsichtig.
Einrichtung starten Führen Sie die Setup-Schritte durch, die Sie beim ersten Gebrauch dieses Produkts durchgeführt haben. ― Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“. Verwenden Sie die Funktion PIN ändern zur Änderung der PIN. MENU m → System →...
Zeit Sie können Zeit einstellen oder Sleep-Timer konfigurieren. Verschiedene zeitbezogene Optionen konfigurieren. ― Drücken Sie zur Anzeige der aktuellen Zeit die Taste INFO. MENU m → System → Zeit → ENTER E Zeit einstellen Zeit Wählen Sie Zeit einstellen. Wählen Sie Datum bzw.
Wechsel der automatischen Wenn Sie den Bildschirm einschalten und Wechsel der automatischen Quelle eingestellt ist, werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt Quelle verwendete Videosignalquelle nicht aktiv ist. Wechsel der automatischen Quelle MENU m → System →...
Netzsteuerung Auto. Einschalten Diese Funktion schaltet das Gerät ein, sobald es mit dem Netz verbunden ist. Die Ein/Aus-Taste muss nicht betätigt werden. MENU m → System → Netzsteuerung → ENTER E • Netzsteuerung Max. Energiesparen Auto. Einschalten Schaltet das Gerät ab, um den Energieverbrauch zu senken, nachdem der PC eine festgelegte Zeitdauer inaktiv war. Max.
Netzwerk-Standby Netzsteuerung Mit dieser Funktion wird die Netzwerkverbindung beim Ausschalten des Gerätes aufrechterhalten. Auto. Einschalten • Max. Energiesparen Ein-/Aus-Schalter Standby-Steuerung Die Ein/Aus-Taste kann so konfiguriert werden, dass das Gerät mit ihr eingeschaltet oder ein- und ausgeschaltet Netzwerk-Standby wird. • einschalten: Mit der Ein/Aus-Taste wird das Gerät nur eingeschaltet. Ein-/Aus-Schalter Nur einschalten •...
Öko-Lösung Energiesparmodus Der Stromverbrauch kann durch Anpassen der Bildschirmhelligkeit gesenkt werden. MENU m → System → Öko-Lösung → ENTER E • Gering Mittel Hoch Öko-Sensor Öko-Lösung Zur Verbesserung der Energieeinsparung werden die Bildeinstellungen automatisch an die Helligkeit im Raum Energiesparmodus angepasst.
Programmierung für Bildschirmlampe Öko-Lösung Energiesparmodus Programmierung für Bildschirmlampe Öko-Sensor Aktiviert oder deaktiviert den Lampenzeitplan. • Programmierung für Bildschirmlampe Zeitplan1, Zeitplan2 Kein Sig. Standby Autom. Aussch. Zeit Die Bildschirmhelligkeit wird nach einer bestimmten Zeit auf den in Lam. festgelegten Wert eingestellt. Lam.
Lüfter & Temperatur Schützt das Gerät durch Messen der Innentemperatur und der Lüfterdrehzahl. Lüftersteuerung MENU m → System → Lüfter & Temperatur → ENTER E Einstellen von „Auto“ oder „Manuell“ für die Einstellung der Lüfterdrehzahl. • Auto Manuell System Lüftergeschw.-Einst. Lüfter &...
Eingabegeräteverwaltung Sie können Optionen für externe Eingabegeräte, die mit dem Gerät verbunden sind, konfigurieren. Tastatursprache MENU m → System → Eingabegeräteverwaltung → ENTER E Sie können die zum Ändern der Eingabesprache verwendete Tastenkombination konfigurieren. Eingabegeräteverwaltung Tastaturtyp Tastatursprache Legen Sie den Tastaturtyp fest. Tastaturtyp Schnelltaste für Eingabesprache Schnelltaste für Eingabesprache...
PIN ändern Der Bildschirm „PIN ändern“ wird angezeigt. Wählen Sie eine beliebige vierstellige Zahlenfolge als PIN, und geben Sie sie unter Neue PIN eingeben ein. Geben Sie in Neue PIN bestätigen die gleichen vier Ziffern ein. MENU m → System →...
Sicherheit Sicherheitssperre Ein ― Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“. Verwenden Sie die Funktion PIN ändern zur Änderung der PIN. MENU m → System → Sicherheit → ENTER E Alle Menüs und Schaltflächen des Geräts und der Fernbedienung, mit Ausnahme der LOCK-Taste auf der Fernbedienung, werden durch die Sicherheitssperre Ein-Funktion gesperrt.
Allgemein Smart-Sicherheit Die Sicherheitsfunktionen zum Schutz Ihres Anzeigegeräts und der angeschlossenen Speichermedien gegen Viren umfassen Folgendes. MENUm → System → Allgemein → ENTERE Scan Allgemein Zum Überprüfen des Anzeigegeräts und angeschlossener Speichermedien auf Viren. Smart-Sicherheit Isolierte Liste Anynet+ (HDMI-CEC) Diese Liste enthält Elemente, die aufgrund von enthaltenen Viren isoliert wurden. HDMI-Hotplug Echtzeit-Überwachung Benutzerdef.
Anynet+ (HDMI-CEC) Allgemein Anynet+ ist eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte mit Anynet+-Unterstützung über Smart-Sicherheit Ihre Samsung-Gerätefernbedienung steuern können. Das Anynet+-System kann nur mit Samsung-Geräten mit der Anynet+-Funktion verwendet werden. Überprüfen Sie, ob auf Ihrem Samsung-Gerät ein Anynet+-Logo vorhanden Anynet+ (HDMI-CEC) ist, um sicherzugehen, dass Ihr Gerät diese Funktion unterstützt.
Fehlerbehebung für Anynet+ Problem Mögliche Lösung Anynet+ funktioniert nicht. • Prüfen Sie, ob das Gerät ein Anynet+-Gerät ist. Das Anynet+-System unterstützt nur Anynet+-Geräte. • Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist. • Überprüfen Sie die Video-/Audio/HDMI-Kabel-Verbindungen des Anynet+-Geräts. •...
Logodatei herunterladen ― Sie können das benutzerdef. Logo von einem externen USB-Gerät auf das Produkt herunterladen. ― Der Dateiname des benutzerdef. Logos, das Sie herunterladen möchten, muss als „samsung“, ausschließlich in Kleinbuchstaben, gespeichert werden. ― Wenn mehrere externe USB-Verbindungen bestehen, wird das Produkt versuchen, das benutzerdef. Logo von dem letzten Gerät herunterzuladen, das mit dem Produkt verbunden wurde.
Spielemodus Allgemein Wenn Sie eine Spielekonsole, z. B. eine PlayStation™ oder Xbox™, anschließen, sorgt der Spielemodus für ein Smart-Sicherheit realistisches Spielerlebnis. • Anynet+ (HDMI-CEC) ― Vorsichtsmaßnahmen und Einschränkungen des Spielemodus HDMI-Hotplug Deaktivieren Sie den Spielemodus in den Einstellungen (Aus), um die Spielekonsole zu trennen und ein anderes externes Gerät anzuschließen.
Kapitel 10 Unterstützung Software-Update Samsung kontaktieren MENU m → Unterstützung → Software-Update → ENTER E MENU m → Unterstützung → Samsung kontaktieren → ENTER E Im Menü Software-Update können Sie die Gerätesoftware auf die aktuelle Version Zeigen Sie diese Informationen an, wenn das Gerät nicht ordnungsgemäß funktioniert oder aktualisieren.
Kapitel 11 Handbuch zur Fehlerbehebung Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter – Bevor Sie sich an das Samsung- Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn Testen des Geräts das Problem weiterhin besteht, wenden Sie sich an das Samsung- Überprüfen Sie, ob Ihr Gerät ordnungsgemäß...
Überprüfen Sie folgenden Punkte. Installationsproblem (PC-Modus) Der Bildschirm wird ständig ein- und ausgeschaltet. Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC. Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen.
Seite 108
Bildschirmproblem Das Bild ist unscharf. Das Bild ist verschwommen. Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut. Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein. Das Bild ist verwackelt oder zittert. Überprüfen Sie, ob die Auflösung und Frequenz des PCs sowie der Grafikkarte auf einen mit dem Gerät kompatiblen Bereich eingestellt sind.
Seite 109
Linien (rot, grün oder blau) werden auf dem Bildschirm Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. Wenden Sie sich an ein Samsung-Kundendienstzentrum, um das Problem zu beheben. angezeigt. Die Anzeige ist instabil und friert dann ein.
Probleme mit der Fernbedienung Die Fernbedienung funktioniert nicht. Überprüfen Sie, ob die Batterien mit der richtigen Polung (+/-) eingesetzt sind. Überprüfen Sie, ob die Batterien leer sind. Überprüfen Sie, ob ein Stromausfall vorliegt. Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist. Überprüfen Sie, ob in der Nachbarschaft besondere Beleuchtungs- oder Neonschilder eingeschaltet sind.
Seite 111
Andere Probleme Aus den Lautsprechern kommt im HDMI-Modus kein Ton, DVI-Kabel übertragen keine Audiodaten. wenn ein DVI-HDMI-Kabel angeschlossen ist. Achten Sie darauf, das Audiokabel am richtigen Eingang anzuschließen, um Audio zu ermöglichen. HDMI-Schwarzp. funktioniert an einem HDMI-Gerät mit Diese Funktion ist nur verfügbar, wenn ein externes Gerät wie ein DVD-Player oder eine STB über ein HDMI (RGB-Signal)-Kabel am Gerät angeschlossen ist.
F & A Frage Antwort Wie kann ich die Frequenz ändern? Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. • Windows XP: Wechseln Sie zu Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen → Erweitert → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an. •...
Seite 113
Frage Antwort Wie stelle ich den Energiesparmodus ein? • Windows XP: Stellen Sie den Energiesparmodus unter Systemsteuerung → Darstellung und Designs → Anzeige → Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein. • Windows ME/2000: Stellen Sie den Energiesparmodus unter Systemsteuerung → Anzeige →...
Kapitel 12 Technische Daten Allgemein – Größe Modellname OH75F Display Größe 75er-Klasse (74,5 Zoll / 189,3 cm) Anzeigebereich 1650,24 mm (B) x 928,26 mm (H) Stromversorgung AC100-240V~ 50/60Hz – Anzeigebereich Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
Seite 115
― Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In solchen Fällen obliegt es dem Nutzer, angemessene Maßnahmen zu ergreifen. ― Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics.
― Überprüfen Sie die Frequenz, wenn Sie ein (an einen PC angeschlossenes) CDT-Gerät gegen ein LCD-Gerät austauschen. Wenn das LCD-Gerät eine Frequenz von 85Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Geräts auf 60Hz ein, bevor Sie das LCD-Gerät anschließen. Modellname OH75F – Horizontalfrequenz Synchronisierung Horizontalfrequenz 30 –...
Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in • Einwirkung von außen oder fallen lassen Rechnung. • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Kein Produktdefekt • Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd.
Optimale Bildqualität und Vermeidung des Black Matrix Farbfilter Gemeinsame Elektrode (ITO) Einbrennens von Nachbildern Optimale Bildqualität • Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser Anzeige etwa 1 Pixel aus Quelle Entleeren einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.
Seite 121
Einbrennen von Nachbildern verhindern • Regelmäßiger Wechsel der Textfarbe – Verwenden Sie helle Farben von ähnlicher Helligkeit. ― Wenn Sie das Gerät nicht verwenden, können Sie es optimal schützen, indem Sie es Intervall: Wechseln Sie alle 30 Minuten die Text- und Hintergrundfarbe ausschalten oder den PC oder das System so einstellen, dass ein Bildschirmschoner verwendet wird.
Licensing LLC in the United States and other countries. Hinweis zur Open Source-Lizenz Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten. Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendienst oder per E-Mail an oss.request@samsung.com.
Terminologie Plug & Play____ Die Plug & DVD (Digital Versatile 480i/480p/720p/1080i/1080p____ Non-Interlace-Modus und Interlace- Vertikalfrequenz____ Auf dem Gerät wird ein einziges Bild Play-Funktion ermöglicht den Disc)____ Eine DVD ist ein Die oben genannten Abtastraten Modus____ Im Non-Interlace- stehen für die Anzahl der effektiven Modus (progressiver Scan) wird eine mehrere Male pro Sekunde automatischen Austausch von...
