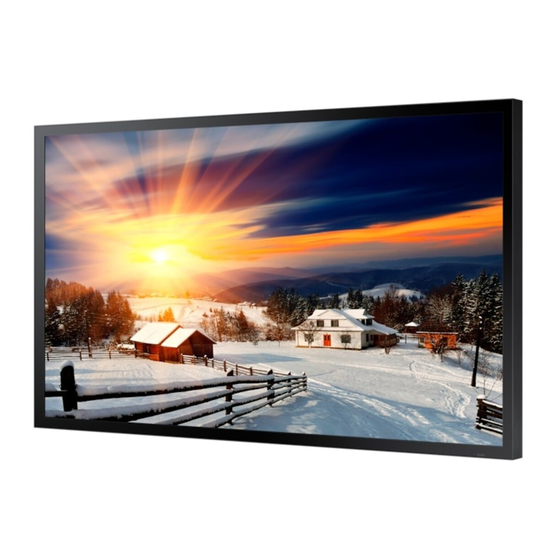

Samsung OH85F Benutzerhandbuch

Professionelles lcd-display
Vorschau ausblenden Andere Handbücher für OH85F:
Inhaltsverzeichnis

Werbung

Benutzerhandbuch
OH85F
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige
Änderungen der technischen Daten des Geräts zum Zweck der
Leistungssteigerung sind vorbehalten.
Das Gerät sollte nicht mehr als 24 Stunden täglich verwendet werden.
Wenn das Gerät länger als 24 Stunden pro Tag verwendet wird, erlischt
möglicherweise die Garantie.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung OH85F

  • Seite 1 Benutzerhandbuch OH85F Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten. Das Gerät sollte nicht mehr als 24 Stunden täglich verwendet werden. Wenn das Gerät länger als 24 Stunden pro Tag verwendet wird, erlischt...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Vor Inbetriebnahme des Geräts Anschließen und Verwenden Verwenden von MDC über Ethernet eines externen Geräts Copyright Vor dem Anschließen Sicherheitshinweise Home-Funktion Vorbereitungen vor dem Anschließen Symbole Vor dem Anschließen der Kabel Reinigung Multi-Screen Anschlussanleitung für Stromkabel Aufbewahrung Bildmodus Strom und Sicherheit Anschließen an einen PC Installieren Anschließen mit einem HDMI-Kabel...
  • Seite 3 Sommerzeit Sleep-Timer Bildschirmanzeige Einschalten verzögern Unterstützung Auto Source Switching Multi-Screen Auto Source Switching Multi-Screen Wiederher. Primärquelle Software-Update Primärquelle Anzeigeausrichtung Samsung kontaktieren Sekundärquelle Ausrichtung des Bildschirmmenüs Ausrichtung der Quellinhalte Zu Startseite Netzsteuerung Seitenverhältnis Auto. Einschalten Alle zurücksetzen Standby-Steuerung Bildschirmschoner Netzwerk-Standby Pixel-Shift...
  • Seite 4 Inhaltsverzeichnis Handbuch zur Fehlerbehebung Anhang Vorbereiten der Kontaktaufnahme mit dem Inanspruchnahme des kostenpflichtigen Samsung Kundenservicecenter Services (Kosten für Kunden) Testen des Geräts Kein Produktdefekt Überprüfen von Auflösung und Frequenz Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Überprüfen Sie folgenden Punkte.
  • Seite 5: Kapitel 01 Vor Inbetriebnahme Des Geräts

    © 2016 Samsung Electronics Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt. Microsoft, Windows sind eingetragene Marken von Microsoft Corporation. VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.
  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Reinigung ― Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD- Bildschirme anfällig für Kratzer sind. Vorsicht ― Gehen Sie bei der Reinigung wie folgt vor. ― Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den STROMSCHLAGGEFAHR - NICHT ÖFFNEN in den Abbildungen gezeigten unterscheiden.
  • Seite 7: Aufbewahrung

    Aufbewahrung Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1). Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV-Luftbefeuchters • Dies kann zu einem elektrischen Schlag oder Brand führen. in der Nähe weißliche Flecken auf dem Gerät entstehen. ―...
  • Seite 8: Installieren

    Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Verwenden Sie nur das von Samsung mit dem Gerät gelieferte • Andernfalls kann ein Brand entstehen.
  • Seite 9 Vorsichtsmaßnahmen während der Installation und der Lagerung • Installieren Sie das Produkt nach dem Öffnen der Abdeckung innerhalb 1 Stunde bei einer • Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort Luftfeuchtigkeit von 60% oder weniger. (S. 34) aufstellen.
  • Seite 10: Betrieb

    Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel ist, schalten Sie den Netzschalter aus, und ziehen Sie das Netzkabel oder an einem anderen Kabel ziehen. ab. Wenden Sie sich dann an das Samsung Kundenservicecenter. • Andernfalls kann es zu Betriebsstörungen, einem elektrischen •...
  • Seite 11 Frequenz. wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. • Ihr Sehvermögen könnte sich sonst verschlechtern. Wenden Sie sich dann an das Samsung Kundenservicecenter. • Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen. Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen,...
  • Seite 12 Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause Achten Sie darauf, dass Kinder die Batterien nicht in den Mund von 5 Minuten. nehmen, nachdem diese aus der Fernbedienung entfernt wurden. Bewahren Sie Batterien an Stellen auf, die für Kinder und Kleinkinder •...
  • Seite 13: Kapitel 02 Vorbereitung

    Kapitel 02 Vorbereitung Überprüfen des Lieferumfangs Komponenten – Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben. – Das Aussehen der Komponenten kann von den dargestellten Bildern abweichen. – Ein Standfuß ist nicht im Garantiekarte Batterien Erklärungen zur Einhaltung...
  • Seite 14: Bauteile

    Bauteile Vorne ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Anschluss Beschreibung Fernbedienungssensor Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den Sensor an der Vorderseite des Geräts zielen, um die entsprechende Funktion auszuführen.
  • Seite 15: Rückseite

    Anschluss Beschreibung Rückseite ― Die Farbe und Form von Teilen können sich von diesen Darstellungen SERVICE Zum Anschluss eines USB-Geräts beim Aktualisieren der Software. unterscheiden. Unangekündigte Änderungen der technischen Daten - Sendet das HDMI-Signal über einen HDBaseT-Sender an ein HDBT (LAN IN) des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
  • Seite 16: Fernbedienung

    Fernbedienung ― Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden. ― Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden ist, wird diese Taste vom Gerät nicht unterstützt. POWER Schalten Sie das Gerät aus.
  • Seite 17 Zeigen Sie Informationen zur aktuellen TOOLS INFO Schnellzugriff auf häufig verwendete Eingangsquelle an. Funktionen Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option. Bestätigen einer Menüauswahl. Schließen Sie das aktuelle Menü. RETURN EXIT Wechseln Sie zurück zum vorherigen Menü HDMI Manuelle Auswahl der Eingangsquelle: HDMI1, HDMI2, DisplayPort1,...
  • Seite 18: Vor Dem Aufstellen Des Geräts (Installationshandbuch)

    Bringen Sie ausschließlich die angegebene Wandbefestigung an. Zwischen Hoch- und Querformat wechseln ― Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter. • Um das Gerät vertikal (im Hochformat) zu verwenden, drehen Sie es im Uhrzeigersinn, so dass die LED nach unten weist.
  • Seite 19: Wandbefestigungsspezifikationen

    Wenn Sie die Wandhalterung an einer Wand aus einem Material wie z. B. Gipskarton montieren möchten, wenden Sie sich bitte an einen Fachhändler, um zusätzliche Informationen zu erhalten. ― Verwenden Sie keine Wandhalterung, die geneigt werden kann. ― Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen.
  • Seite 20: Fernbedienung (Rs232C)

    Fernbedienung (RS232C) • Stiftbelegung 1 2 3 4 5 5 4 3 2 1 Kabelanschluss RS232C-Kabel Schnittstelle RS232C (9-polig) 6 7 8 9 9 8 7 6 Stift TxD (Nr. 2), RxD (Nr. 3), GND (Nr. 5) <Steckertyp> <Buchsentyp> Bitrate 9600 Bit/s Stift Signal Datenbits 8 Bit...
  • Seite 21 LAN-Kabel • RS232C-Kabel Anschluss: D-Sub (9-polig)-auf-Stereo-Kabel • Stiftbelegung 1 2 3 4 5 6 7 8 -P2- -P1- -P1- -P1- -P2- -P2- Steckertyp ---------- STEREO- ---------- STECKER Pin-Nr. Standardfarbe Signal ---------- (3,5 ø) Weiß und orange Orange Weiß und grün Blau Weiß...
  • Seite 22 • Anschluss: HDBT (LAN IN) Gekreuztes LAN-Kabel (PC zu PC) Direktes LAN-Kabel (PC zu HUB) HDBT (LAN IN) HDBT RJ45 MDC (LAN IN) Signal Signal <--------> <--------> Signal Signal <--------> <--------> <--------> <--------> <--------> <-------->...
  • Seite 23: Anschluss

    Anschluss • Anschluss 2 • Anschluss 1 HDBT HDBT (LAN IN) (LAN IN) RS232C IN...
  • Seite 24: Steuercodes

    Steuercodes Nein. Befehlstyp Befehl Wertebereich Videowand EIN 0x84 Anzeigen des Steuerstatus (Befehl: Get control) Videowand-Benutzersteuerung 0x89 Vorspann Befehl Datenlänge Prüfsumme • Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch 0xAA Befehlstyp Addieren aller Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2 Stellen lang ist (11+FF+01+01=112), wird die erste Stelle gelöscht.
  • Seite 25: Steuerung - Stromversorgung

    Steuerung – Stromversorgung Steuerung – Lautstärke • Funktion • Funktion Ein Gerät kann mithilfe eines PCs ein- und ausgeschaltet werden. Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden. • Anzeigen des Netzstatus (Get Power ON / OFF Status) •...
  • Seite 26: Steuerung - Eingangsquelle

    Steuerung – Eingangsquelle 0x24 HDMI2_PC • Funktion 0x25 Bildschirmanschluss Die Signalquelle eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden. 0x55 HDBT • Anzeigen der aktuellen Signalquelle (Get Input Source Status) Vorspann Befehl Datenlänge Prüfsumme ― DVI_video, HDMI1_PC und HDMI2_PC können im Set-Befehl nicht verwendet werden. Sie reagieren nur auf Get-Befehle.
  • Seite 27: Steuerung - Bildschirmmodus

    Steuerung – Bildschirmmodus • Keine Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r-CMD Wert1 Prüfsumme • Funktion Keine Der Anzeigemodus eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden. Bestätigung Der Anzeigemodus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert ist. 0xAA 0xFF ‘N’...
  • Seite 28: Steuerung - Automatische Einstellung (Nur Pc Und Bnc)

    Steuerung – PIP Ein/Aus Steuerung – Automatische Einstellung (nur PC und BNC) • Funktion • Funktion Der PIP-Modus des Fernsehers/Monitors kann mithilfe eines PCs aktiviert bzw. deaktiviert Automatische Einstellung der PC-Systemanzeige mit Hilfe eines PCs. werden. • Anzeigen des Status der Funktion für automatische Einstellung (Get Auto Adjustment ―...
  • Seite 29: Steuerung Des Videowandmodus

    Steuerung des Videowandmodus Sicherheitsverriegelung • Funktion • Funktion Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden. Zum Aktivieren/Deaktivieren der Sicherheitssperre eines Geräts kann ein PC verwendet werden. Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem Videowand aktiviert ist.
  • Seite 30: Videowand-Benutzersteuerung

    Videowand EIN • Keine Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r-CMD Wert1 Prüfsumme • Funktion Keine Der PC schaltet die Videowand EIN bzw. AUS. Bestätigung • Videowand-Einschaltstatus abrufen 0xAA 0xFF ‘N’ 0x84 Vorspann Befehl Datenlänge Prüfsumme "ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist. 0xAA 0x84 Videowand-Benutzersteuerung...
  • Seite 31 10x10-Videowandmodell 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x1F 0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E 0x2F 0x21 0x22 0x23 0x24 0x25 0x26 0x27 0x28 0x29 0x2A 0x2B...
  • Seite 32 Wall_SNo : Am Gerät einzustellender Produktnummer-Code 10x10-Videowandmodell: ( 1 ~ 100) Nummer einstellen Daten 0x01 0x02 0x63 0x64 • Bestätigung Vorspann Befehl Datenlänge Bestätigung/ r-CMD Wert1 Wert2 Prüfsumme Keine Bestätigung 0xAA 0xFF ‘ A ’ 0x89 Wall_Div Wall_SNo • Keine Bestätigung Vorspann Befehl Datenlänge...
  • Seite 33: Kapitel 03 Anschließen Und Verwenden Eines Externen Geräts

    Kapitel 03 Anschließen und Verwenden eines externen Geräts Vor dem Anschließen Vorbereitungen vor dem Anschließen ― Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig. ―...
  • Seite 34: Vor Dem Anschließen Der Kabel

    Vor dem Anschließen der Kabel ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Setzen Sie den entfernten Silikonstab in den markierten Bereich ein, um sicherzustellen, dass er nicht verloren geht.
  • Seite 35: Anschlussanleitung Für Stromkabel

    Anschlussanleitung für Stromkabel ― Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Bereiten Sie das wasserdichte Netzkabel Verlegen Sie den gelöteten (verbundenen) mit Durchmesser 8,5 mm für 20 A vor. Teil der Stromkabel in das Innere des Geräts.
  • Seite 36: Anschließen An Einen Pc

    Lieferumfang enthaltene DP-Kabel entsprechen den VESA-Normen. Bei Verwendung eines DP-Kabels, das nicht die VESA-Normen erfüllt, funktioniert das Gerät möglicherweise nicht richtig. Samsung Electronics haftet nicht für Probleme bei der Verwendung eines Kabels, das nicht diese Normen einhält. Verwenden Sie nur ein DP-Kabel, das in den VESA-Normen spezifiziert ist.
  • Seite 37: Anschließen An Ein Videogerät

    Anschließen an ein Videogerät Anschließen mit einem HDMI-Kabel ― Das Aussehen kann sich je nach Gerät unterscheiden. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
  • Seite 38: Anschließen Des Hdbase-T

    Anschließen des HDBase-T ― Das Aussehen kann sich je nach Gerät unterscheiden. ― Die Anschlussteile können je nach Produkt unterschiedlich sein. ― HDBase-T (Tx) übermittelt Daten von einem externen Gerät an HDBase-T (Rx). Verbinden Sie die Geräte direkt über ein LAN-Kabel. ―...
  • Seite 39: Anschließen An Ein Audiosystem

    Anschließen an ein Audiosystem ― Die Anschlussteile können je nach Produkt unterschiedlich sein. AUDIO OUT...
  • Seite 40: Ändern Der Eingangsquelle

    Ändern der Eingangsquelle Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen. Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen. ―...
  • Seite 41: Kapitel 04 Verwenden Von Mdc

    Kapitel 04 Verwenden von MDC MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich. Wenn Sie die Taste nach der Taste drücken, überprüft das Gerät etwa 1 Minute lang...
  • Seite 42: Verbinden Mit Mdc

    Verbinden mit MDC Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung) Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS-232C-Kabel verbunden sein. ― Das Aussehen kann sich je nach Gerät unterscheiden. RS232C IN Computer...
  • Seite 43: Verwenden Von Mdc Über Ethernet

    Verwenden von MDC über Ethernet Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN-Kabels miteinander verbunden werden. Verbinden über ein direktes LAN-Kabel ― Das Aussehen kann sich je nach Gerät unterscheiden. ―...
  • Seite 44: Kapitel 05 Home-Funktion

    Kapitel 05 Home-Funktion Dieses Programm finden Sie unter Unterstützung → Startseite. Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden. Multi-Screen Sie können auf dem Bildschirm gleichzeitig mehrere Quellen anzeigen. • • PIP: Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts HOME →...
  • Seite 45: Bildmodus

    Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet. – Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren. – Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.
  • Seite 46: Automatisch Ein/Aus

    ― Sie müssen die Uhr einstellen, bevor Sie Automatisch Ein/Aus Zeit einstellen verwenden können. Autom. Ein HOME → Automatisch Ein/Aus → ENTER E Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet. Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.
  • Seite 47: Feiertagsverwaltung

    Feiertagsverwaltung Sie können den Timer in einem als Feiertage definierten Zeitraum deaktivieren. • Feiertag hinzufügen: Einstellen des Zeitraums, den Sie als Feiertag festlegen möchten. Wählen Sie mithilfe der Tasten u/d das Start- und Enddatum der freien Tage aus, die Sie hinzufügen möchten, und klicken Sie auf Speichern.
  • Seite 48: Netzwerkeinstellungen

    Netzwerkeinstellungen Netzwerkeinstellungen anzeigen. Netzwerkeinstellungen HOME → Netzwerkeinstellungen→ ENTER E IP-Einstellungen Manuell eingeben IP-Adresse ***. ***. ***. Netzwerkeinstellungen Teilnetzmaske ***. ***. ***. Gateway ***. ***. ***. Speichern Schließen – Das angezeigte Bild kann je nach Modell unterschiedlich sein. • IP-Einstellungen: Automatisch erhalten, Manuell eingeben •...
  • Seite 49: Id-Einstellungen

    ID-Einstellungen Weisen Sie dem Einstellungssatz eine ID zu. Geräte-ID HOME → ID-Einstellungen → ENTER E Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. (Bereich: 0~224) ― Drücken Sie die Taste u/d, um einen Zahlenwert zu wählen, und drücken Sie dann E. ID-Einstellungen one Product 비디오...
  • Seite 50: Videowand

    Videowand Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden. Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen. HOME → Videowand → ENTER E Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC-Hilfe oder im MagicInfo- Benutzerhandbuch.
  • Seite 51 Bildschirmposition Um geteilte Bildschirme neu anzuordnen, stellen Sie mit der Funktion Bildschirmposition die Nummer für jedes Gerät in der Matrix ein. Die Auswahl von Bildschirmposition zeigt die Videowandmatrix entsprechend den zugeordneten Nummern für die Geräte an, die die Videowand bilden. Ändern Sie zum Ändern der Reihenfolge von Anzeigegeräten die Gerätenummer und drücken Sie die Taste E.
  • Seite 52: Weitere Einstellungen

    Weitere Einstellungen Das Menü "Bildeinstellungen" wird angezeigt. HOME → Weitere Einstellungen → ENTER E Weitere Einstellungen – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 53: Kapitel 06 Bildschirmanpassung

    – Um den Kalibriert-Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe, Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren. – Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen. – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 54: Hintergrundbel. / Helligkeit / Kontrast / Schärfe / Farbe / Farbton (G/R)

    Hintergrundbel. / Helligkeit Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität. / Kontrast / Schärfe / Farbe / Bildmodus Bildmodus Einstellungen Anpassbare Optionen Farbton (G/R) Geschäft & Kaufhaus, Büro & Video/Bild Hintergrundbel. Helligkeit Kontrast Schule, Terminal & Station, Schärfe Farbe Farbton (G/R)
  • Seite 55: Farbtemperatur

    Farbtemperatur Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 2800K-16000K) ― Verfügbar, wenn Farbton aktiviert (Aus) ist. ― Wenn Bildmodus Kalibriert eingestellt ist, ist Farbtemperatur deaktiviert. MENU m → Bild → Farbtemperatur → ENTER E Bild 16000K Farbtemperatur – Das angezeigte Bild kann je nach Modell unterschiedlich sein. Weißabgleich Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten.
  • Seite 56: Gamma

    • Nicht anw. Anwenden MENU m → Bild → Kalibrierungswert → ENTER E ― Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen. ― Wenn Bildmodus Kalibriert eingestellt ist, ist Kalibrierungswert deaktiviert. Bild Kalibrierungswert Nicht anw.
  • Seite 57: Bildoptionen

    Bildoptionen Bildmodus Bildmodus Anpassbare Optionen Einstellungen Geschäft & Kaufhaus, Büro & Video/Bild Farbton Digitale RM HDMI-Schwarzp. MENU m → Bild → Bildoptionen → ENTER E Schule, Terminal & Station, Filmmodus Smart-LED Videowand Text Farbton Digitale RM HDMI-Schwarzp. Bildoptionen Smart-LED Farbton Kalibriert Digitale RM HDMI-Schwarzp.
  • Seite 58: Farbton

    Farbton Bildoptionen Wenn Bildmodus Text eingestellt ist Farbton • Kalt Normal Warm Wenn Bildmodus Video/Bild eingestellt ist Digitale RM • Kalt Normal Warm1 Warm2 HDMI-Schwarzp. Auto ― Wenn Bildmodus Kalibriert eingestellt ist, ist Farbton deaktiviert. ― Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Filmmodus Geräts angeschlossen haben.
  • Seite 59: Filmmodus

    Filmmodus Bildoptionen Dieser Modus eignet sich zum Betrachten von Filmen. Farbton Stellt das Gerät so ein, dass es Videosignale von allen Quellen automatisch erkennt und verarbeitet und das Bild in optimaler Qualität anzeigt. Digitale RM • Auto ― Diese Option kann konfiguriert werden, wenn die Eingangsquelle 480i, 576i oder 1080i unterstützt. HDMI-Schwarzp.
  • Seite 60: Bildformat

    Bildformat Wählen Sie Größe und Seitenverhältnis des auf dem Bildschirm angezeigten Bildes aus. Bildformat MENU m → Bild → Bildformat → ENTER E Je nach der aktuellen Eingangsquelle werden unterschiedliche Optionen für die Bildschirmanpassung angezeigt. Die verfügbaren Optionen für Bildformat hängen davon ab, ob der Bildmodus Video/Bild oder...
  • Seite 61: Zoom/Position

    Zoom/Position Bildformat Bildschirmgröße und -position anpassen. Bildformat Benutzerdef. Diese Option kann konfiguriert werden, wenn die Eingangsquelle 1080i oder 1080p und die Bildformat Benutzerdef. ist. · Zoom/Position ― Diese Option wird nicht unterstützt, wenn ein PC angeschlossen ist. ― Führen Sie auf dem Bildschirm Zoom/Position die folgenden Schritte aus.
  • Seite 62: Bild Aus

    Bild aus Durch Auswahl von Bild aus wird der Bildschirm ausgeschaltet. Die Tonausgabe wird nicht deaktiviert. Drücken Sie zum Einschalten des Bildschirms eine beliebige Taste mit Ausnahme der Lautstärketaste. MENU m → Bild → Bild aus → ENTER E Bild Bild aus –...
  • Seite 63: Kapitel 07 Bildschirmanzeige

    Kapitel 07 Bildschirmanzeige Multi-Screen Multi-Screen • MENUm → Bildschirmanzeige → Multi-Screen → ENTERE • PIP: Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts wird im PIP-Bildschirm des zweiten Tuners angezeigt. Bildschirmanzeige • Dreif.
  • Seite 64 PIP (Querformat) Das Bild der externen Videoquelle wird im Bildschirm des ersten Tuners angezeigt, das Bild des Geräts wird im PIP- Quelle HDMI1 Bildschirm des zweiten Tuners angezeigt. Bildgröße Õ • Quelle: Wählen Sie eine Signalquelle für das PIP-Bild aus. Position Ã...
  • Seite 65: Einschränkungen

    Einschränkungen ― Geteilte Bildschirme können nicht die gleiche Eingangsquelle verwenden. Weisen Sie den geteilten Bildschirmen unterschiedliche Eingangsquelle zu. Hauptbildbild PIP-Bildbild DisplayPort1 DisplayPort2, HDMI1, HDMI2, HDBT DisplayPort2 DisplayPort1, HDMI1, HDMI2, HDBT HDMI1 DisplayPort1, DisplayPort2, HDMI2, HDBT HDMI2 DisplayPort1, DisplayPort2, HDMI1, HDBT HDBT DisplayPort1, DisplayPort2, HDMI1, HDMI2...
  • Seite 66 Dreif. Bildschirm (Querformat) Dreif. Bildschirm Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Hauptbild Geräten anzeigen. Die Bilder werden in zwei Teilfenstern angezeigt. Zweiter Tuner 1 ― Geteilte Bildschirme können nicht die gleiche Eingangsquelle verwenden. Weisen Sie den geteilten Bildschirmen unterschiedliche Eingangsquelle zu.
  • Seite 67 Bildschirm Vier (Querformat) Bildschirm Vier Wenn der Bildschirm eines externen Geräts oder PCs angezeigt wird, können Sie gleichzeitig Bilder von anderen Hauptbild Geräten anzeigen. Die Bilder werden in drei Teilfenstern angezeigt. ― Geteilte Bildschirme können nicht die gleiche Eingangsquelle verwenden. Weisen Sie den geteilten Bildschirmen Zweiter Tuner 1 unterschiedliche Eingangsquelle zu.
  • Seite 68: Anzeigeausrichtung

    Anzeigeausrichtung Ausrichtung des Bildschirmmenüs Konfigurieren Sie das Bildschirmmenü: MENUm → Bildschirmanzeige → Anzeigeausrichtung → ENTERE • Querformat: Zeigt das Menü im Querformat an (Standard). • Hochformat: Zeigt das Menü im Hochformat auf der rechten Bildschirmseite an. Anzeigeausrichtung Ausrichtung der Quellinhalte Ausrichtung des Bildschirmmenüs Querformat Sie können die Ausrichtung für die Anzeige von Inhalten von am Gerät angeschlossenen externen Geräten...
  • Seite 69: Bildschirmschoner

    Bildschirmschoner Um ein Einbrennen zu vermeiden, ist das Gerät mit der Einbrennschutztechnologie Pixel-Shift ausgestattet. Pixel-Shift verschiebt das Bild auf dem Bildschirm leicht. Mit der Pixel-Shift-Zeiteinstellung können Sie die Zeitdauer der Bildverschiebungen in Minuten programmieren. MENUm → Bildschirmanzeige → Bildschirmschoner → ENTERE Pixel-Shift Bildschirmschoner Minimiert Nachbilder, indem Pixel in kleinen Schritten horizontal oder vertikal bewegt werden.
  • Seite 70: Timer

    Timer Sie können den Timer für Bildschirmschoner einstellen. Die Bildschirmschoner-Funktion stoppt automatisch nach einer festgelegten Zeitdauer. • Timer (Aus Wiederh. / Intervall) – – Wiederh.: Das Muster zum Schutz vor Einbrennen im angegebenen Intervall anzeigen. – Intervall: Das Muster zum Schutz vor Einbrennen für die angegebene Zeitdauer anzeigen (von Start- bis Endzeit).
  • Seite 71: Sofort Darstellen

    Sofort darstellen Bildschirmschoner Wählen Sie den Bildschirmschoner aus, der sofort aktiviert werden soll. Pixel-Shift • Bildschirm ausblenden Timer Seite grau Sofort darstellen Passen Sie die Helligkeit der weißen Ränder an den Seiten an, wenn für den Bildschirm das Seitenverhältnis 4:3 Seite grau festgelegt ist, um den Bildschirm zu schonen.
  • Seite 72: Menüsprache

    Menüsprache Hiermit können Sie die Menüsprache festlegen. ― Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. MENU m → Bildschirmanzeige → Menüsprache → ENTER E Bildschirmanzeige Menüsprache Deutsch – Das angezeigte Bild kann je nach Modell unterschiedlich sein. Bildschirmanzeige zurücksetzen Mit dieser Option werden die unter Bildschirmanzeige...
  • Seite 73: Kapitel 08 System

    Kapitel 08 System Einstell. Ersteinrichtung (System) Führen Sie die Setup-Schritte durch, die Sie beim ersten Gebrauch dieses Produkts durchgeführt haben. MENU m → System → Einstell. → ENTER E System Einstell. Zeit Auto Source Switching Netzsteuerung Öko-Lösung Lüfter & Temperatur PIN ändern –...
  • Seite 74: Zeit

    Zeit Sie können Zeit einstellen oder Sleep-Timer konfigurieren. Außerdem können Sie das Gerät mithilfe der Timer- Funktion so einstellen, dass es zu einer angegebenen Zeit automatisch ein- oder ausgeschaltet wird. ― Drücken Sie zur Anzeige der aktuellen Zeit die Taste INFO. MENU m →...
  • Seite 75: Auto Source Switching

    Auto Source Switching Wenn Sie den Bildschirm einschalten und Auto Source Switching eingestellt ist, werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt verwendete Videosignalquelle nicht aktiv ist. MENU m → System → Auto Source Switching →...
  • Seite 76: Netzsteuerung

    Netzsteuerung Auto. Einschalten Diese Funktion schaltet das Gerät ein, sobald es mit dem Netz verbunden ist. Die Ein/Aus-Taste muss nicht betätigt werden. MENU m → System → Netzsteuerung → ENTER E • Netzsteuerung Standby-Steuerung Auto. Einschalten Sie können einstellen, dass der Bildschirm in den Standby-Modus wechselt, sobald ein Eingangssignal ansteht. Standby-Steuerung Auto •...
  • Seite 77: Netzwerk-Standby

    Netzwerk-Standby Netzsteuerung Mit dieser Funktion wird die Netzwerkverbindung beim Ausschalten des Gerätes aufrechterhalten. Auto. Einschalten • Standby-Steuerung Auto Ein-/Aus-Schalter Netzwerk-Standby Die Ein/Aus-Taste kann so konfiguriert werden, dass das Gerät mit ihr eingeschaltet oder ein- und ausgeschaltet Ein-/Aus-Schalter Nur einschalten wird. •...
  • Seite 78: Öko-Lösung

    Öko-Lösung Helligkeitsbegrenzung Sie können die maximale Intensität der Hintergrundbeleuchtung begrenzen. MENU m → System → Öko-Lösung → ENTER E • Aus: ermöglicht die Verwendung der maximalen Helligkeit. • Ein: verhindert die Verwendung der maximalen Helligkeit und spart Energie. Öko-Lösung Energiesparmod. Helligkeitsbegrenzung Der Stromverbrauch kann durch Anpassen der Bildschirmhelligkeit gesenkt werden.
  • Seite 79: Programmierung Für Bildschirmlampe

    Programmierung für Bildschirmlampe Öko-Lösung ― Diese Option ist aktiviert, wenn Zeit einstellen konfiguriert ist. Helligkeitsbegrenzung Programmierung für Bildschirmlampe Energiesparmod. Aktiviert oder deaktiviert den Lampenzeitplan. Öko-Sensor • Programmierung für Bildschirmlampe Zeitplan1, Zeitplan2 Kein Sig. Standby Zeit Autom. Aussch. Die Bildschirmhelligkeit wird nach einer bestimmten Zeit auf den in Lam.
  • Seite 80: Lüfter & Temperatur

    Lüfter & Temperatur Schützt das Gerät durch Messen der Innentemperatur und der Lüfterdrehzahl. Lüftersteuerung MENU m → System → Lüfter & Temperatur → ENTER E Einstellen von „Auto“ oder „Manuell“ für die Einstellung der Lüfterdrehzahl. System • Auto Manuell Lüftergeschw.-Einst. Lüfter &...
  • Seite 81: Pin Ändern

    PIN ändern Der Bildschirm „PIN ändern“ wird angezeigt. Wählen Sie eine beliebige vierstellige Zahlenfolge als PIN, und geben Sie sie unter Neue PIN eingeben. ein. Geben Sie in PIN erneut eingeben. die gleichen vier Ziffern ein. MENU m → System →...
  • Seite 82: Allgemein

    Allgemein Sicherheit Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN ist „0-0-0-0“. MENUm → System → Allgemein → ENTERE Verwenden Sie die Funktion PIN ändern zur Änderung der PIN. Sicherheitssperre Allgemein Aktiviert die Tastensperre-Funktion. Sicherheit • Alle Menüs und Schaltflächen des Geräts und der Fernbedienung, mit Ausnahme der LOCK-Taste auf der HDMI-Hotplug Fernbedienung, werden durch die Sicherheitssperre-Funktion gesperrt.
  • Seite 83: System Zurücksetzen

    System zurücksetzen Mit dieser Option werden die unter „System“ konfigurierten Werte auf die Werkseinstellungen zurückgesetzt. MENU m → System → System zurücksetzen → ENTER E System System zurücksetzen – Das angezeigte Bild kann je nach Modell unterschiedlich sein.
  • Seite 84: Kapitel 09 Unterstützung

    Alle zurücksetzen Update einfach wiederherstellen zu können. MENU m → Unterstützung → Alle zurücksetzen → ENTER E Samsung kontaktieren Mit dieser Option werden alle aktuellen Einstellungen für ein Anzeigegerät auf die werkseitigen Standardwerte zurückgesetzt. MENU m → Unterstützung → Samsung kontaktieren →...
  • Seite 85: Kapitel 10 Handbuch Zur Fehlerbehebung

    Kapitel 10 Handbuch zur Fehlerbehebung Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter – Bevor Sie sich an das Samsung- Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn Testen des Geräts das Problem weiterhin besteht, wenden Sie sich an das Samsung- Überprüfen Sie, ob Ihr Gerät ordnungsgemäß...
  • Seite 86: Überprüfen Sie Folgenden Punkte

    Überprüfen Sie folgenden Punkte. Installationsproblem (PC-Modus) Der Bildschirm wird ständig ein- und ausgeschaltet. Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC. Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen.
  • Seite 87 Bildschirmproblem Die Bilder auf dem Bildschirm sind verzerrt. Überprüfen Sie, ob das Verbindungskabel zum Gerät korrekt angeschlossen ist. Das Bild ist unscharf. Das Bild ist verschwommen. Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut. Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein. Das Bild ist verwackelt oder zittert.
  • Seite 88 Linien (rot, grün oder blau) werden auf dem Bildschirm Diese Linien werden angezeigt wenn DATA SOURCE DRIVER IC auf dem Monitor defekt ist. Wenden Sie sich an ein Samsung-Kundendienstzentrum, um das Problem zu beheben. angezeigt. Die Anzeige ist instabil und friert dann ein.
  • Seite 89: Probleme Mit Der Fernbedienung

    Probleme mit der Fernbedienung Die Fernbedienung funktioniert nicht. Überprüfen Sie, ob die Batterien mit der richtigen Polung (+/-) eingesetzt sind. Überprüfen Sie, ob die Batterien leer sind. Überprüfen Sie, ob ein Stromausfall vorliegt. Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist. Überprüfen Sie, ob in der Nachbarschaft besondere Beleuchtungs- oder Neonschilder eingeschaltet sind.
  • Seite 90 Andere Probleme Wenn ich die PC-Auflösung ändere, wird die Meldung Die Meldung „Vorgesehene Auflösung derzeit n. unterstützt.“ wird angezeigt, wenn die Auflösung des externen Geräts die maximale Auflösung des Monitors übersteigt. „Vorgesehene Auflösung derzeit n. unterstützt.“ angezeigt. Ändern Sie die PC-Auflösung auf eine vom Monitor unterstützte Auflösung. Aus den Lautsprechern kommt im HDMI-Modus kein Ton, DVI-Kabel übertragen keine Audiodaten.
  • Seite 91 Andere Probleme Der IR-Sensor funktioniert nicht. Prüfen Sie, ob die Sensorlampe leuchtet, wenn auf der Fernbedienung eine Taste gedrückt wird. Wenn die Sensorlampe nicht aufleuchtet, schalten Sie das Gerät auf der Rückseite aus und wieder ein. (Die Netz-LED leuchtet rot, wenn der Bildschirm ausgeschaltet ist.) Wenn die Sensorlampe auch nach dem Aus- und Wiedereinschalten nicht aufleuchtet, ist möglicherweise ein interner Anschluss unterbrochen.
  • Seite 92: Faqs

    FAQs Frage Antwort Wie kann ich die Frequenz ändern? Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. • Windows XP: Wechseln Sie zu Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen → Erweitert → Monitor, und passen Sie die Frequenz in Monitoreinstellungen an.
  • Seite 93 Frage Antwort Wie wird die Auflösung eingestellt? • Windows XP: Wechseln Sie zu Systemsteuerung → Darstellung und Designs → Anzeige → Einstellungen und passen Sie die Auflösung an. • Windows ME/2000: Wechseln Sie zu Systemsteuerung → Anzeige → Einstellungen und passen Sie die Auflösung an.
  • Seite 94: Kapitel 11 Technische Daten

    Kapitel 11 Technische Daten Allgemein – Größe Modellname OH85F Display Größe 85er-Klasse (84,5 Zoll / 214 cm) Anzeigebereich 1872 mm (B) x 1053 mm (H) Stromversorgung AC 100 bis 240 VAC (+/- 10%), 60 / 50 Hz ± 3 Hz –...
  • Seite 95 ― Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In solchen Fällen obliegt es dem Nutzer, angemessene Maßnahmen zu ergreifen. ― Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics.
  • Seite 96: Voreingestellter Timing-Modi

    ― Überprüfen Sie die Frequenz, wenn Sie ein (an einen PC angeschlossenes) CDT-Gerät gegen ein LCD-Gerät austauschen. Wenn das LCD-Gerät eine Frequenz von 85Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Geräts auf 60Hz ein, bevor Sie das LCD-Gerät anschließen. Modellname OH85F – Horizontalfrequenz Synchronisierung...
  • Seite 97: Auflösung

    Auflösung Horizontalfrequenz Vertikalfrequenz Pixeltakt Synchronisationspolarität (kHz) (Hz) (MHz) (H/V) CEA, 3840 x 2160 67,500 30,000 297,000 IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062 100,000...
  • Seite 98 Auflösung Horizontalfrequenz Vertikalfrequenz Pixeltakt Synchronisationspolarität (kHz) (Hz) (MHz) (H/V) VESA, 1280 x 1024 63,981 60,020 108,000 VESA, 1280 x 1024 79,976 75,025 135,000 VESA, 1366 x 768 47,712 59,790 85,500 VESA, 1440 x 900 55,935 55,935 106,500 VESA(RB), 1600 x 900 60,000 60,000 108,000...
  • Seite 99: Kapitel 12 Anhang

    Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in • Einwirkung von außen oder fallen lassen Rechnung. • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Kein Produktdefekt • Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd.
  • Seite 100: Optimale Bildqualität Und Vermeidung Des Einbrennens Von Nachbildern

    Optimale Bildqualität und Vermeidung des Black Matrix Farbfilter Gemeinsame Elektrode (ITO) Einbrennens von Nachbildern Optimale Bildqualität • Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser Anzeige etwa 1 Pixel aus Quelle Entleeren einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.
  • Seite 101 Einbrennen von Nachbildern verhindern • Regelmäßiger Wechsel der Textfarbe – Verwenden Sie helle Farben von ähnlicher Helligkeit. ― Wenn Sie das Gerät nicht verwenden, können Sie es optimal schützen, indem Sie es Intervall: Wechseln Sie alle 30 Minuten die Text- und Hintergrundfarbe ausschalten oder den PC oder das System so einstellen, dass ein Bildschirmschoner verwendet wird.
  • Seite 102: Lizenz

    Licensing LLC in the United States and other countries. Hinweis zur Open Source-Lizenz Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden. Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten. Informationen zur Open Source-Lizenz erhalten Sie beim Samsung-Kundendienst oder per E-Mail an oss.request@samsung.com.
  • Seite 103: Terminologie

    Terminologie Plug & Play____ Die Plug & DVD (Digital Versatile 480i/480p/720p/1080i/1080p____ Non-Interlace-Modus und Interlace- Vertikalfrequenz____ Auf dem Gerät wird ein einziges Bild Play-Funktion ermöglicht den Disc)____ Eine DVD ist ein Die oben genannten Abtastraten Modus____ Im Non-Interlace- stehen für die Anzahl der effektiven Modus (progressiver Scan) wird eine mehrere Male pro Sekunde automatischen Austausch von...
