Anhang A. Service und Support ..............A-1 Produkt registrieren ....................A-1 Technischer Online-Kundendienst ................A-1 Telefonischer technischer Kundendienst ..............A-1 Anhang B. Hinweise ..................B-1 Hinweise zum Recycling ..................... B-2 Marken .......................... B-3 Netzkabel oder Netzteile ..................... B-3...
Sicherheitsinformationen Allgemeine Sicherheitshinweise Tipps zur sicheren Nutzung Ihres Computers finden Sie unter: http://www.lenovo.com/safety Lesen Sie die Sicherheitshinweise, bevor Sie das Gerät installieren. Dieses Gerät eignet sich nicht für den Einsatz an Orten, an denen Kinder anwesend sein könnten. Wenn das Gerät herunterfällt, könnten sich Kinder verletzen.

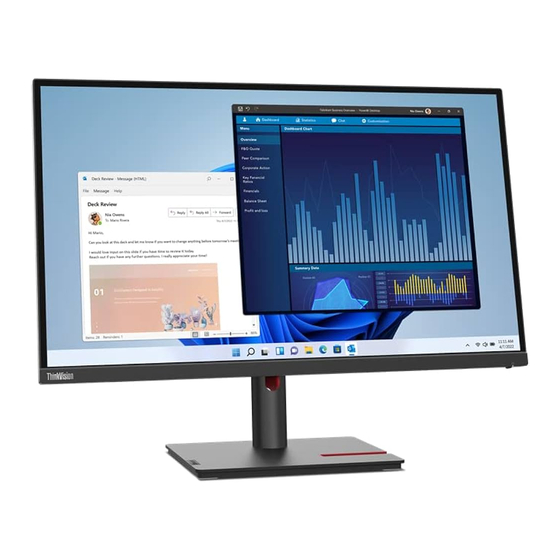

Kapitel 1. Erste Schritte Diese Bedienungsanleitung bietet dem Benutzer detaillierte Bedienungsanweisungen. Eine Übersicht zur Schnelleinrichtung mit knappen Informationen finden Sie auf dem Einrichtungsposter. ThinkVision T27p-30 unterstützt Lenovo Display Control Center – ThinkColour. Lieferumfang Das Produktpaket sollte die folgenden Komponenten enthalten: ■ Informationsblatt ■...
Wichtige Hinweise Schauen Sie sich zur Montage und Aufstellung Ihres Monitors bitte die nachstehenden Abbildungen an. Hinweis: Versuchen Sie, die Anzeigefläche des Monitors möglichst nicht zu berühren. Die Anzeigefläche besteht aus Glas und kann durch rohe Behandlung und übermäßigen Druck beschädigt werden. 1.
Produktübersicht In diesem Abschnitt erfahren Sie, wie Sie den Monitor in die richtige Position bringen, die Bedienelemente verwenden und die Kabelschloss-Öffnung zur Sicherung Ihres Monitors nutzen. Einstellmöglichkeiten Neigbar Bitte entnehmen Sie den Neigungswinkel beispielhaft der nachstehenden Abbildung. 0° Schwenkbar Mit dem integrierten Sockel können Sie den Monitor durch Neigen und Schwenken auf einen möglichst angenehmen Betrachtungswinkel einstellen.
Monitor - Passen Sie die Bildschirmposition an, bevor Sie den Monitor drehen. (Achten Sie darauf, den Monitor bis zum höchsten Punkt zu kippen; er neigt sich um 23,5° nach hinten.) - drehen Sie den Monitor dann im Uhrzeigersinn, bis er bei 90° stoppt. 0°...
2. Schließen Sie die Kabel gemäß den nachstehenden Symbolen an. 3. Computeranschluss per DisplayPort. Hinweis 1: In NA/LA verkaufte Monitore beinhalten ein DP-Kabel. Hinweis 2: Amdere Regionen Lenovo empfiehlt Kunden, die das DP-Kabel an ihrem Monitor nutzen müssen, das „Lenovo-DisplayPort-zu-DisplayPort-Kabel 0A36537“ unter www.lenovo.com/support/monitoraccessories zu kaufen.
Seite 11
4. Computeranschluss per HDMI. Lenovo empfiehlt Kunden, die den HDMI-Eingang an ihrem Monitor nutzen müssen, das „Lenovo-HDMI-zu-HDMI-Kabel OB47070“ unter www.lenovo.com/support/ monitoraccessories zu kaufen. Kapitel 1. Erste Schritte 1-6...
Seite 12
5. Computeranschluss per USB-Type-C-C-Verbindung. 6. Computeranschluss per USB-Type-A-C-Verbindung. Hinweis: In NA verkaufte Monitore beinhalten ein USB-Type-A-C-Kabel Bei einer Kennzeichnung mit * können Sie die Kommentare auf Seite 1-1 zurate ziehen. 1-7 T27p-30 Flachbildschirm – Bedienungsanleitung...
Seite 13
7. Verbinden Sie ein Ende des Netzwerkkabels mit dem Ethernet-Anschluss des Monitors und das andere Ende mit dem Router. Hinweis: Schließen Sie zur Aktivierung der Funktion das USB-Kabel an. 8. Verbinden Sie ein Ende des USB-Kabels mit dem USB-Downstream-Anschluss des Monitors;...
Seite 14
9. Verbinden Sie das Audiokabel des Lautsprechers und den Audioanschluss des Monitors zur Übertragung der Audioquelle von DisplayPort, HDMI, Typ-C oder USB. Hinweis: Die Audioausgabe erfolgt im DisplayPort-, HDMI- oder Type-C-Modus. 10. Schließen Sie das Netzkabel an den Monitor an, verbinden Sie danach das Monitor- und das Computernetzkabel mit geerdeten (Schutzkontakt-) Steckdosen.
Seite 15
11. Aufgesetzte Kabel mit Kabelabdeckung wie nachstehend gezeigt. 12. Schalten Sie Monitor und Computer ein. 13. Zur Installation des Monitortreibers laden Sie den Treiber Ihres Monitormodells von der Lenovo-Webseite herunter: https://pcsupport.lenovo.com/solutions/t27h_30. Beachten Sie zur Installation des Treibers den Abschnitt „Monitortreiber manuell installieren“ auf Seite 3-5.
Moment Zeit, Ihr Produkt zu registrieren und uns Informationen bereitzustellen; dies hilft Lenovo dabei, Ihnen in Zukunft besser zu helfen. Ihre Rückmeldung spielt für uns eine große Rolle bei der Entwicklung von Produkten und Diensten, die wichtig für Sie sind;...
Arbeitsweisen, damit Sie bei der Computerarbeit gute Leistungen erbringen können und Ihr Wohlbefinden dabei nicht zu kurz kommt. Wenn Sie mehr zu diesem Thema erfahren möchten, besuchen Sie bitte diese Internetseite: http://www.lenovo.com/healthycomputing/. Arbeitsbereich richtig einrichten Sorgen Sie dafür, dass Ihre Arbeitsfläche eine für Sie geeignete Höhe aufweist und genügend Platz bietet, um Ihre Arbeit bequem ausführen zu können.
Ihnen dabei, Ihre Arbeit so bequem und produktiv wie nur möglich erledigen zu können. Informationen zur Zugänglichkeit Lenovo ist darum bemüht, Menschen mit Behinderungen besseren Zugang zu Informationen und Technologien bereitzustellen. Mit Hilfstechnologien können Benutzer auf die am besten an ihre Behinderung angepasste Weise auf Informationen zugreifen.
Monitordarstellung anpassen In diesem Abschnitt lernen Sie die Bedienelemente kennen, mit denen Sie die Darstellung Ihres Monitors anpassen können. Direktzugriff-Bedienelemente verwenden Mit den Direktzugriff-Bedienelementen steuern Sie den Monitor, wenn das Bildschirmmenü (On Screen Display – OSD) nicht angezeigt wird. Tabelle 2-1. Direktzugriff-Bedienelemente Symbol Funktion Beschreibung...
Seite 20
Bildschirmmenüs (OSD) verwenden Mit dem Bildschirmmenü (OSD) können Sie Einstellungen am Bildschirm verändern. T27p-30 Brightness Monitor contral Contrast Dynamic contrast Over drive Color mode Quick settings Advanced settings Input signal: HDMI Resolution: 3840x2160 Refresh rate: 60Hz So nutzen Sie diese Einstellmöglichkeiten: 1.
Tabelle 2-2. OSD-Funktionen Bedienelemente OSD-Symbol im Untermenü Beschreibung Hauptmenü Einstellungen Zum Einstellen der Gesamthelligkeit. Alle Eingänge Hinweis: Wenn die Helligkeit kontinuierlich zunimmt, überschreitet Brightness (Helligkeit) sie den voreingestellten maximalen Helligkeitswert und erhöht den Stromverbrauch. Zum Einstellen des Kontrastes zwischen Contrast (Kontrast) hellen und dunklen Bereichen.
Bedienelemente OSD-Symbol im Untermenü Beschreibung Hauptmenü Einstellungen Button repeat rate Alle Eingänge • Default (Standard) (Wiederholungs- • Slow (Langsam) geschwindigkeit für • Off (Aus) Taste) Aspect ratio Advanced settings • Full Screen (Vollbild) (Seitenverhältnis) • Original AR (Originalformat) (Erweiterte Einstellungen) LED indicator •...
Unterstützten Anzeigemodus auswählen Der Computer steuert, welchen Anzeigemodus der Monitor verwendet. Lesen Sie daher bitte in der Dokumentation Ihres Computers nach, wie Sie die Anzeigemodi ändern können. Bildgröße, Bildposition und Bildform können sich eine Umschalten der Anzeigemodi ändern. Dies ist normal; das Bild kann über die automatische Bildeinstellung und die Bildoptionen neu angepasst werden.
Wissenswertes zur Energieverwaltung Die Energieverwaltung wird aktiv, sobald der Computer feststellt, dass Sie Maus oder Tastatur über einen bestimmten Zeitraum nicht mehr benutzt haben. Es gibt unterschiedliche Energiesparzustände, die in der folgenden Tabelle beschrieben werden. Am effektivsten ist es jedoch, dass Sie Ihren Monitor am Ende eines jeden Arbeitstages abschalten –...
Monitor richtig pflegen Denken Sie daran, die Stromversorgung abzuschalten, bevor Sie jegliche Wartungsarbeiten an Ihrem Monitor ausführen. Niemals: • Wasser oder sonstige Flüssigkeiten direkt auf Ihren Monitor gelangen lassen. • Lösungsmittel oder Scheuermittel verwenden. • Leicht entflammbare Substanzen zum Reinigen Ihres Monitors oder anderer Elektrogeräte verwenden.
Seite 26
Schritt 3: Entfernen Sie Basis und Ständer vom Monitor, siehe „Monitorbasis und Ständer abnehmen“ auf Seite 2-9. Schritt 4: Bringen Sie die Montagehalterung aus dem VESA-kompatiblen Wandmontageset. (Abstand 100 x 100 mm) an, die Art der VESA-Montageschraube ist M4 x 10 mm. VESA hole Schritt 5: Fixieren Sie den Monitor an der Wand, halten Sie sich dabei an die mit dem Wandmontageset gelieferten Anweisungen.
Kapitel 3. Referenzinformationen Dieser Abschnitt enthält Monitorspezifikationen, Anweisungen zur manuellen Installation des Monitortreibers und Informationen zur Problemlösung. Technische Daten Tabelle 3-1. Technische Daten, Modell: T27p-30/63A9-GAR1-WW Abmessungen Tiefe 204,46 mm Höhe 545,36 mm Breite 613,60 mm Fuß Neigbar Bereich: -5° - 23,5° VESA-Halterung Unterstützt 100 mm x 100 mm...
Falls einmal ein Problem beim Einstellen oder beim Betrieb Ihres Monitors auftauchen sollte, können Sie dies eventuell selbst lösen. Probieren Sie zunächst die hier vorgeschlagenen Lösungen, ehe Sie sich an Ihren Händler oder an Lenovo wenden. Tabelle 3-2. Problemlösung Problem Mögliche Ursache...
Seite 30
Problem Mögliche Ursache Empfohlene Maßnahme Referenz Das Videosignalkabel Achten Sie darauf, dass „Monitor Betriebsanzeige ist lose oder von Grafikkarte und Monitor korrekt anschließen und leuchtet gelb, Grafikkarte oder über das Videokabel verbunden einschalten“ auf allerdings wird Monitor abgezogen sind Seite 1-5 kein Bild Monitorhelligkeit und Passen Sie die Helligkeits- und...
Bildwiederholfrequenz und passende Farbprofile. Hinweis: Anders als bei Röhrenmonitoren wird die Darstellungsqualität bei LCD- Bildschirmen durch eine höhere Bildwiederholfrequenz nicht verbessert. Lenovo empfiehlt, entweder 2560 x 1440 bei einer Bildwiederholfrequenz von 60 Hz oder 640 x 480 bei einer Bildwiederholfrequenz von 60 Hz einzustellen.
Seite 32
Bildwiederholfrequenz von 60 Hz einzustellen. Weitere Hilfe erhalten Wenn Sie Ihr Problem dennoch nicht lösen können, wenden Sie sich bitte an das Lenovo- Kundencenter. Weitere Informationen zur Kontaktaufnahme mit dem Kundencenter finden Sie in Anhang A, „Service und Support“ auf Seite A-1.
• Kratzer oder Einkerbungen am Monitorbildschirm. Servicekomponenten Die folgenden Komponenten dienen ausschließlich zur Reparatur durch Lenovo- Kundencenter oder von Lenovo autorisierte Händler. Die Komponenten sind ausschließlich zur Reparatur gedacht. Die nachstehende Tabelle zeigt Informationen zum Modell (A22270UP0/T27p-30/63A9-GAR1-WW). Tabelle 3-3. Liste der Servicekomponenten FRU (Field Gerätetyp Modell...
Während der Garantiedauer können Sie einen Produktaustausch oder den Austausch defekter Komponenten in Anspruch nehmen. Darüber hinaus ist es möglich, einen Vor-Ort-Service zu nutzen, falls Ihr Produkt in einem Lenovo-Computer installiert ist. Unsere Mitarbeiter des technischen Kundendienstes helfen Ihnen gerne, die beste Alternative zu finden.
Garantieservice und Kundendienst: +358-800-1-4260 (Finnisch) Garantieservice und Kundendienst (Hardware): 0810-631-213 Frankreich (Französisch) Garantieservice und Kundendienst: 0800-500-4618 (gebührenfrei) Deutschland (Deutsch) Griechenland Lenovo-Geschäftspartner (Griechisch) 999-9190 wählen, auf Bediener warten und Weiterleitung an Guatemala 877-404-9661 anfragen (Spanisch) Honduras 800-0123 wählen (Spanisch) Ungarn +36-13-825-716 (Englisch, Ungarisch)
Seite 36
Land oder Region Telefonnummer Primär: 1800-419-4666 (Tata) Indien Sekundär: 1800-3000-8465 (Reliance) E-Mail: commercialts@lenovo.com (Englisch und Hindi) 1-803-442-425 Indonesien 62 213-002-1090 (Standardgebühren) (Englisch, Bahasa Indonesia) Irland Garantieservice und Kundendienst: 01-881-1444 (Englisch) Givat Shmuel-Kundencenter: +972-3-531-3900 Israel (Hebräisch, Englisch) Italien Garantieservice und Kundendienst: +39-800-820094 (Italienisch)
Seite 37
Land oder Region Telefonnummer 1-800-415-5529 Singapur 6818-5315 (Standardgebühren) (Englisch, Mandarin, Bahasa Malaysia) Slowakei ThinkStation und ThinkServer: 421-2-4954-5555 Slowenien 386-1-2005-60 (Slowenisch) Spanien 34-917-147-833 (Spanisch) Sri Lanka +9477-7357-123 (Sumathi Information-Systeme) (Englisch) Schweden Garantieservice und Kundendienst: 077-117-1040 (Schwedisch) Garantieservice und Kundendienst: 0800-55-54-54 (Deutsch, Schweiz Französisch, Italienisch) Taiwan...
Anhang B. Hinweise Lenovo bietet die in diesem Dokument erwähnten Produkte, Dienste oder Funktionen möglicherweise nicht in allen Ländern an. Wenden Sie sich an Ihren örtlichen Lenovo- Repräsentanten, wenn Sie erfahren möchten, welche Produkte und Services derzeit in Ihrer Region angeboten werden. Jegliche Referenz auf ein Produkt, Programm oder einen Dienst von Lenovo soll weder behaupten noch implizieren, dass ausschließlich dieses...
Dienstleister zur Entsorgung von Industrieabfällen entsorgt werden. In Übereinstimmug mit dem Gesetz zur Förderung der effektiven Nutzung von Ressourcen (Law for Promotion of Effective Utilization of Resources) bietet Lenovo Japan über dessen PC-Sammel- und Recycling-Dienste die Sammlung, Wiederverwertung und das Recycling nicht mehr benötigter Computer und Bildschirme.
Marken Die folgenden Begriffe sind Marken von Lenovo in den Vereinigten Staaten, anderen Ländern oder beides: Lenovo Das Lenovo-Logo ThinkCentre ThinkPad ThinkVision Microsoft, Windows und Windows NT sind Marken der Microsoft-Unternehmensgruppe. Sonstige Firmen-, Produkt- oder Servicenamen können Marken oder Servicemarken von Dritten sein.
