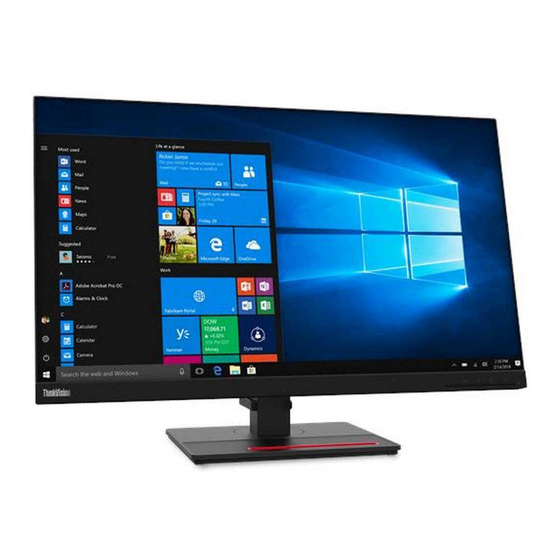

T27q-20 Flachbildmonitor
Bedienungsanleitung
Gerätetypen: 61ED

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lenovo ThinkVision T27q-20

  • Seite 1 T27q-20 Flachbildmonitor Bedienungsanleitung Gerätetypen: 61ED...
  • Seite 2 Erste Ausgabe (November 2019) © Copyright Lenovo 2019. Produkte, Daten, Computersoftware und Dienste von LENOVO wurden exklusiv auf private Kosten entwickelt und werden als kommerzielle Artikel gemäß 48 C.F.R. 2.101 mit beschränkten Rechten zur Verwendung, Reproduktion und Offenlegung an Regierungseinrichtungen verkauft.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ............................iii Allgemeine Sicherheitshinweise ................................iii Kapitel 1. Erste Schritte ..........................1-1 Lieferumfang ......................................1-1 Nutzungshinweis ....................................1-1 Produktübersicht ....................................1-2 Anpassungsarten ....................................1-2 Neigen ......................................1-2 Schwenken ....................................... 1-2 Höheneinstellung ..................................... 1-3 Monitordrehung ....................................1-3 Monitorbedienelemente ................................... 1-4 Kabelschloss-Steckplatz ..................................
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Allgemeine Sicherheitshinweise Tipps zur sicheren Nutzung Ihres Computers finden Sie unter: http://www.lenovo.com/safety Lesen Sie vor Installation dieses Produktes die Sicherheitshinweise.
  • Seite 5: Kapitel 1. Erste Schritte

    Kapitel 1. Erste Schritte Diese Bedienungsanleitung enthält detaillierte Informationen zu Ihrem Flachbildmonitor. Das mit Ihrem Monitor gelieferte Einrichtungsposter bietet eine Kurzübersicht. Lieferumfang Der Lieferumfang sollte folgende Artikel beinhalten: Flachbildmonitor Informationsflyer Ständer Basis DP-Kabel USB-3.0-A-B-Kabel Netzkabel USB 3.0 Cable Nutzungshinweis Bitte beachten Sie zur Einrichtung Ihres Monitors die nachstehenden Abbildungen. Hinweis: Berühren Sie den Monitor nicht innerhalb des Bildschirmbereichs.
  • Seite 6: Produktübersicht

    Produktübersicht Dieser Abschnitt enthält Informationen zur Anpassung von Monitorpositionen, zur Einrichtung von Nutzerbedienelementen und zur Benutzung des Kabelschloss- Steckplatzes. Anpassungsarten Neigen Die nachstehende Abbildung zeigt beispielhaft den Neigungsbereich. Schwenken Dank des integrierten Sockels können Sie den Monitor zur Erzielung eines komfortablen Betrachtungswinkels neigen und schwenken.
  • Seite 7: Höheneinstellung

    Höheneinstellung Zur Höheneinstellung müssen Sie den Monitor nach unten drücken oder nach oben ziehen. 135mm Monitordrehung - Passen Sie die Bildschirmposition an, bevor Sie den Monitor drehen. (Stellen Sie sicher, dass sich der Monitor an seinem höchsten Punkt befindet, und er neigt sich bei 30 °...
  • Seite 8: Monitorbedienelemente

    Monitorbedienelemente Ihr Monitor besitzt an der Vorderseite Bedienelemente, die der Anpassung der Anzeige dienen. Informationen zur Verwendung dieser Bedienelemente finden Sie in „Ihr Monitorbild anpassen“ auf Seite 2-3. Kabelschloss-Steckplatz Auf der Rückseite Ihres Monitors (im unteren Abschnitt) befindet sich ein Kabelschloss-Steckplatz.
  • Seite 9: Ihren Monitor Aufstellen

    Hinweis: Die Art des hier abgebildeten Steckers und Anschlusses dient nur der Veranschaulichung. 2. Schließen Sie die Kabel wie nachstehend gezeigt an. 3. Bei Computer mit HDMI-Anschluss. Hinweis: Lenovo empfiehlt Kunden, die den HDMI-Eingang an ihrem Monitor benötigen, den Kauf eines „HDMI-zu-HDMI-Kabels OB47070 von Lenovo“ www. lenovo.com/support/monitoraccessories. Kapitel 1.
  • Seite 10 4. Bei Computer mit DisplayPort-Anschluss. Hinweis: Lenovo empfiehlt Nutzern, die das DP-Kabel an ihrem Monitor nutzen müssen, den Kauf eines „DisplayPort-zu-DisplayPort-Kabels 0A36537 von Lenovo“ www.lenovo.com/support/monitoraccessories. 5. Bei Computer mit USB-A-B-Verbindung. Kapitel 1.
  • Seite 11 6. Verbinden Sie zur Übertragung der Audioquelle von DP oder HDMI das Audiokabel des Lautsprechers und den Audioanschluss des Monitors. Hinweis: Audioausgang im DP- oder HDMI-Modus. Hinweis: Übermäßiger Schalldruck von Ohrhörern bzw. Kopfhörern kann einen Hörverlust bewirken.Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhörer- bzw.Kopfhörerausgang und damit auch den Schalldruckpegel.
  • Seite 12 8. Stecken Sie das Netzkabel in den Monitor, verbinden Sie dann die Netzkabel von Monitor und Computer mit geerdeten Steckdosen. Hinweis: Sie müssen ein zertifiziertes Netzkabel mit diesem Gerät benutzen. Beachten Sie die relevanten nationalen Installations- und/oder Gerätevorschriften. Verwenden Sie ein zertifiziertes Netzkabel, das nicht leichter ist als ein herkömmliches flexibles Polyvinyl-Chlorid-Kabel gemäß...
  • Seite 13: Ihre Option Registrieren

    Ihre Option registrieren Vielen Dank für den Kauf dieses Lenovo™-Produktes. Bitte registrieren Sie Ihr Produkt und teilen Sie uns Informationen mit, damit Lenovo Sie künftig besser unterstützen kann. Ihre Rückmeldung hilft uns bei der Entwicklung von Produkten und Dienstleistungen, die Ihnen wichtig sind. Zudem ermöglicht sie uns die Ausarbeitung besserer Kommunikationsmöglichkeiten mit Ihnen.
  • Seite 14: Kapitel 2. Ihren Monitor Anpassen Und Verwenden

    Zudem können Sie Ihre Leistung und Ihren Komfort während der Computerarbeit mit gesunden Arbeitsgewohnheiten maximieren. Detaillierte Informationen zu diesen Themen finden Sie auf der Webseite zu gesunder Computerarbeit unter: http://www. lenovo.com/healthycomputing/. Ihren Arbeitsplatz einrichten Verwenden Sie eine Arbeitsfläche mit geeigneter Höhe und ausreichender Größe, damit Sie komfortabel arbeiten können.
  • Seite 15: Kurztipps Zu Gesunden Arbeitsgewohnheiten

    Ihnen dabei, Komfort und Produktivität während Ihrer Arbeit zu wahren. Informationen zur Zugänglichkeiten Lenovo verpflichtet sich dazu, Menschen mit Behinderung einen besseren Zugang zu Informationen und Technologie zu ermöglichen. Mit Hilfstechnologien können Nutzer auf die für ihre Behinderung am besten angepasste Weise auf Informationen zugreifen.
  • Seite 16: Ihr Monitorbild Anpassen

    Ihr Monitorbild anpassen Dieser Abschnitt beschreibt die Steuerfunktionen zur Anpassung Ihres Monitorbildes. Bedienelemente für Direktzugriff verwenden Die Bedienelemente für Direktzugriff können verwendet werden, wenn das Bildschirmmenü nicht angezeigt wird. Tabelle 2-1. Bedienelemente für Direktzugriff Symbol Steuerung Beschreibung Verlässt das Menü und kehrt zur Beenden vorherigen Ebene zurück Aktiviert oder deaktiviert die DDC-...
  • Seite 17: Bildschirmmenü Verwenden

    Bildschirmmenü verwenden Die Optionen zur Anpassung von Einstellungen sind über das Bildschirmmenü einsehbar. T27q-20 Brightness Monitor Controls Contrast Advanced Settings Port Settings Menu Settings Exit Input Signal: HDMI Resolution: 2560 x 1440 Refresh Rate: 60Hz Color Mode: Reddish So benutzen Sie die Optionen: 1.
  • Seite 18 6. Die Option ENERGY STAR setzt alle Nutzereinstellungen auf Standardwerte zurück, damit der Monitor die Energy-Star-Anforderungen erfüllen kann. Energy Star ist ein von der US-Regierung geleitetes Energiesparprogramm für Verbraucherelektronik. Es wurde 1992 von der EPA und DOE zur Reduzierung von Energieverbrauch und Treibhausgasemissionen gestartet. Das Energy-Star- Logo symbolisiert Energieeinsparung und Umweltschutz.
  • Seite 19 Tabelle 2-2. OSD-Funktionen Bedienele- OSD-Symbol mente und Untermenü Beschreibung im Hauptmenü Anpassun- Helligkeit Einstellleiste 0 bis 100 Monitorbedie- nelemente Kontrast Einstellleiste 0 bis 100 Dynamischer Kon- trast Normal Overdrive Normal Extrem sRGB Rötlich Natürlich Rötlich Bläulich Erweiterte Farbmodus Geringes Blaulicht Einstellungen Rot (0 bis 100) Nutzer...
  • Seite 20: Einen Unterstützten Anzeigemodus Wählen

    Einen unterstützten Anzeigemodus wählen Der Anzeigemodus, den der Monitor nutzt, wird über den Computer gesteuert. Einzelheiten zum Ändern von Anzeigemodi finden Sie in der Dokumentation Ihres Computers. Bei Änderung des Anzeigemodus könnten sich Bildgröße, -position und -form ändern. Dies ist normal und das Bild kann über die automatische Bildeinrichtung und die Bildoptionen neu angepasst werden.
  • Seite 21 Tabelle 2-4. HDMI-Video-Timing-Tabelle Timing- Hor. Freq. Ver. Freq. Pixelrate Voreinstellung Pixelformat Name (kHz) (Hz) (MHz) 480p 640x480 31,468 25,175 480p 720x480 31,468 27,00 576p 720x576 31,25 27,00 720p50 1280x720 37,5 74,25 720p60 1280x720 45,00 74,25 1080i50 1920x1080 28,125 74,25 1080i60 1920x1080 33,75 74,25...
  • Seite 22: Energieverwaltung

    Energieverwaltung Die Energieverwaltung wird aktiv, wenn der Computer erkennt, dass Sie Maus und Tastatur über einen zuvor festgelegten Zeitraum nicht benutzt haben. Es gibt verschiedene Zustände, die in der nachstehenden Tabelle beschrieben werden. Schalten Sie Ihren Monitor für optimale Leistung am Ende jedes Arbeitstages bzw. vor längerer Nichtbenutzung aus.
  • Seite 23: Energieverwaltungsmodi

    Energieverwaltungsmodi Horizontale Vertikale Betriebsan- Leistungsaufnah- VESA-Modi Video Sync. Sync. zeige 65 W (maximal)* Normalbetrieb Aktiv Aktiv Aktiv Weiß 23 W (typisch) Aktiv Inaktiv Inaktiv Gelb Weniger als 0,5 W abgeschaltet Abschalten Weniger als 0,3 W Energy Star Leistungsaufnahme 18,05 W 57,56 kWh * Maximaler Stromverbrauch mit max.
  • Seite 24: Ihren Monitor Pflegen

    Ihren Monitor pflegen Achten Sie darauf, den Monitor vor jeglichen Wartungsarbeiten abzuschalten. Was Sie nicht tun dürfen: Wasser oder andere Flüssigkeiten direkt auf Ihren Monitor auftragen. Lösungs- oder Scheuermittel verwenden. Ihren Monitor oder andere Elektrogeräte mit entflammbaren Reinigungsmitteln reinigen. Bildschirmbereich Ihres Monitors mit scharfen oder scheuernden Gegenständen berühren.
  • Seite 25 Schritt 4: Bringen Sie die Montagehalterung aus dem VESA-kompatiblen Wandmontageset (Abstand 100 x 100 mm) mit VESA-Montageschrauben (M4 x 10 mm) an. VESA hole Schritt 5: Bringen Sie den LCD-Monitor entsprechend den Anweisungen im Wandmontageset an der Wand an. Nur zur Verwendung mit einer UL/GS-gelisteten Wandmontagehalterung mit einer minimalen Belastbarkeit von: 14,5 kg 2-12 Kapitel 2.
  • Seite 26: Kapitel 3. Referenzinformationen

    Kapitel 3. Referenzinformationen Dieser Abschnitt enthält Monitorspezifikationen, Anweisungen zur manuellen Installation des Monitortreibers, Informationen zur Fehlerbehebung und Serviceinformationen. Technische Daten des Monitors Tabelle 3-1. Technische Daten für das Monitormodell 61ED-GAR2-WW Abmessungen Tiefe 209,95 mm Höhe 443,87 mm Breite 614,00 mm Ständer Heben 135 mm...
  • Seite 27 Tabelle 3-1. Technische Daten für das Monitormodell 61ED-GAR2-WW Videoeingang Schnittstelle HDMI (HDMI) Horizontale 2560 Pixel (max.) Adressierbarkeit Vertikale Adressierbarkeit 1440 Zeilen (max.) Taktfrequenz 250 MHz Kommunikation VESA DDC Unterstützte Horizontale Frequenz 30 bis 90 kHz Anzeigemodi Vertikale Frequenz 50 bis 76 Hz Native Auflösung 2560 x 1440 bei 60 Hz Temperatur...
  • Seite 28: Fehlerbehebung

    Falls Sie ein Problem bei der Aufstellung oder Benutzung Ihres Monitors haben, können Sie dieses möglicherweise eigenhändig lösen. Versuchen Sie die für Ihr jeweiliges Problem empfohlenen Abhilfemaßnahmen, bevor Sie sich an Ihren Händler oder Lenovo wenden. Tabelle 3-2. Fehlerbehebung Problem Mögliche Ursache...
  • Seite 29 Tabelle 3-2. Fehlerbehebung Problem Mögliche Ursache Abhilfemaßnahme Referenz Der Bildschirm Der Monitor befindet y Stellen Sie den „Energieverwal- zeigt nichts an sich im Bereitschafts- Betrieb wieder her, tung“ auf Seite 2-9 und die Betriebs- modus / Ruhezu- indem Sie eine Taste anzeige ist bern- stand.
  • Seite 30: Monitortreiber Manuell Installieren

    3. Schalten Sie den Monitor und dann die Systemeinheit ein. erlauben Sie Ihrem Computer, das Betriebssystem Windows 7 zu starten. 4. Suchen Sie auf der Lenovo-Webseite http://support.lenovo.com/docs/T27q_20 nach dem entsprechenden Monitortreiber und laden Sie ihn auf einen PC herunter, mit dem dieser Monitor verbunden ist (bspw.
  • Seite 31: Monitortreiber Unter Windows 10 Installieren

    Aktualisierungsfrequenz von 60 Hz. Weitere Hilfe erhalten Falls Sie das Problem dennoch nicht lösen können, wenden Sie sich an das Lenovo- Kundencenter. Weitere Informationen zur Kontaktaufnahme mit dem Kundencenter finden Sie in Anhang A. „Service und Support“ auf Seite A-1...
  • Seite 32: Serviceinformationen

    Physische Schäden an Abdeckungen, Blende, Basis und Kabeln. Kratzer oder Löcher am Monitorbildschirm. Ersatzteile Die folgenden Teile werden vom Lenovo-Service oder autorisierten Lenovo- Händlern zur Unterstützung der Kundengarantie verwendet. Die Teile sind für den Serviceeinsatz vorgesehen. Die nachstehende Tabelle zeigt Informationen zum Modell 61ED-GAR2-WW.
  • Seite 33: Anhang A. Service Und Support

    Komponenten verfügbar. Falls Ihre Option in einem Lenovo-Computer installiert ist, sind Sie möglicherweise berechtigt, Dienste an Ihrem Standort in Anspruch zu nehmen. Ein Vertreter des technischen Supports von Lenovo kann Ihnen dabei helfen, die beste Alternative zu ermitteln. Technischer Telefon-Support Unterstützung bei Installation und Konfiguration durch den Kundendienst ist bis...
  • Seite 34 Land oder Region Telefonnummer Belgien Garantieservice und Support: 02-339-36-11 (Niederländisch, Französisch) Bolivien 0800-10-0189 (Spanisch) Brasilien Anrufe von innerhalb der Region Sao Paulo: 11-3889-8986 Anrufe von außerhalb der Region Sao Paulo: 0800-701-4815 (Portugiesisch) Brunei Darussalam 800-1111 (Englisch) Kanada 1-800-565-3344 (Englisch, Französisch) Chile 800-361-213 (Spanisch)
  • Seite 35 Frankreich Garantieservice und Support: 0810-631-213 (Hardware) (Französisch) Deutschland Garantieservice und Support: 0800-500-4618 (gebührenfrei) (Deutsch) Griechenland Lenovo Business Partner (Griechisch) Guatemala Wählen Sie 999-9190, warten Sie auf die Vermittlung und lassen Sie sich mit 877-404-9661 verbinden (Spanisch) Honduras Wählen Sie 800-0123...
  • Seite 36 (Niederländisch) Neuseeland 0508-770-506 (Englisch) Nicaragua 001-800-220-2282 (Spanisch) Norwegen 8152-1550 (Norwegisch) Panama Lenovo-Kundencenter: 001-866-434 (gebührenfrei) (Spanisch) Peru 0-800-50-866 OPCION 2 (Spanisch) Philippinen 1-800-8908-6454 (WELTWEITE Abonnenten) 1-800-1441-0719 (PLDT-Abonnenten) (Tagalog, Englisch) Polen Laptops und Tablets mit dem Markenlogo Think: 48-22-273-9777 ThinkStation und ThinkServer: 48-22-878-6999...
  • Seite 37 Land oder Region Telefonnummer Thailand 001-800-4415-734 (+662) 787-3067 (Standardgebühren) (Thai, Englisch) Türkei 444-04-26 (Türkisch) Vereinigtes Königreich Standardgarantiesupport: 03705-500-900 (Ortstarif) Standardgarantiesupport: 08705-500-900 (Englisch) Vereinigte Staaten 1-800-426-7378 (Englisch) Uruguay 000-411-005-6649 (Spanisch) Venezuela 0-800-100-2011 (Spanisch) Vietnam 120-11072 (gebührenfrei) 84-8-4458-1042 (Standardgebühren) (Vietnamesisch, Englisch) Anhang A.
  • Seite 38: Anhang B. Hinweise

    Ihrer Region verfügbaren Produkten und Diensten erhalten Sie von Ihrem örtlichen Lenovo-Vertreter. Jegliche Bezugnahme auf Produkte, Programme oder Dienste von Lenovo soll nicht ausdrücken oder implizieren, dass nur diese Produkte, Programme oder Dienste von Lenovo verwendet werden können. Stattdessen können Sie jegliche funktional gleichwertigen Produkte, Programme oder Dienste, die keine Rechte am geistigen Eigentum von Lenovo verletzen, verwenden.
  • Seite 39 Weise als Befürwortung solcher Webseiten. Die Materialien solcher Webseiten sind nicht Teil der Materialien für dieses Lenovo-Produkt und die Benutzung solcher Webseiten erfolgt auf eigene Gefahr. Jegliche Leistungsdaten hierin wurden in einer kontrollierten Umgebung ermittelt. Daher kann das in anderen Betriebsumgebungen erzielte Ergebnis erheblich abweichen.
  • Seite 40: Informationen Zum Recycling

    Informationen zum Recycling Lenovo ermutigt Besitzer von IT-Geräten zum verantwortungsbewussten Recycling ihrer Geräte, wenn diese nicht länger benötigt werden. Lenovo bietet eine Vielzahl von Programmen und Diensten, die Gerätebesitzer beim Recycling ihrer IT-Produkte unterstützen. Weitere Informationen zum Recycling von Lenovo-Produkten finden Sie unter: http://www.lenovo.com/recycling...
  • Seite 41: Netzkabel Und Netzteile

    Netzkabel und Netzteile Verwenden Sie nur vom Produkthersteller gelieferte Netzteile und Netzkabel. Verwenden Sie das Netzkabel nicht für andere Geräte. Anhang B.
