5  OPERATIONEN FÜR DIE WARTUNG
UND DEN ERSATZ DER TEILE
5.4 MECHANISCHE AUSFÜHRUNG: KALIBRIERUNG DER MOTORSENSOREN
Jedes Mal, wenn eine elektronische Platine ausgetauscht wird, muss das folgende Kalibrierungsverfahren dur-
chgeführt werden:
HINWEIS: Der Dip-Schalter Nummer 4 muss auf OFF bleiben.
A. Schussfadengeber mit teilweiser pneumatischer Einfädelung oder nicht mit pneumatischer
Einfädelung ausgestattet:
1. Entfernen Sie das Garn aus dem Schussfadengeber und schalten Sie ihn mit dem Schalter S-0-Z in der
Mittelstellung ein (Alarme deaktiviert).
2. Lassen Sie den Motor für mindestens 6-7 Sekunden laufen. Die Parameter des Hall-Sensors des Motors werden
nun korrekt erfasst.
HINWEIS: Das Vorspulgerät ist nun einsatzbereit (denken Sie daran, den Schalter S-0-Z je nach Bedarf auf die Position
S oder Z zu stellen).
1. Entfernen Sie das das Garn aus dem Schussfadengeber und schalten Sie ihn mit dem Schalter S-0-Z in der
Mittelstellung ein (Alarme deaktiviert).
2. Lassen Sie den Motor für mindestens 6-7 Sekunden laufen. Die Parameter des Hall-Sensors des Motors werden
nun korrekt erfasst.
3. Schalten Sie den Schussfadengeber aus. Stellen Sie den Schalter S-0-Z auf die Position Z und schalten Sie ihn ein.
Der Schussfadengeber stoppt nach ein paar Umdrehungen aufgrund des Schussfadenbruchalarms und das
Schwungrad wird so positioniert, dass die Keramik für das pneumatische Einfädeln in einer Linie liegt. Das
Schwungrad ist nicht frei drehbar, sondern behält eine präzise Position bei. Wenn diese Position mit der pneu-
matischen Einfädelung übereinstimmt (siehe Bild), fahren Sie mit Schritt 7 fort. Wenn diese Position nicht mit der
Position für das Gesamteinfädeln übereinstimmt, muss sie geändert werden, gehen Sie zu Schritt 4.
4. Bewegen Sie den Schalter S-0-Z in der Reihenfolge Z-0-Z-0-Z innerhalb von 40 Sekunden ab Beginn des
Vorgangs (machen Sie mindestens 5 Übergänge).
Lassen Sie am Ende der beschriebenen Bewegungen den Schalter S-0-Z auf Z stehen.

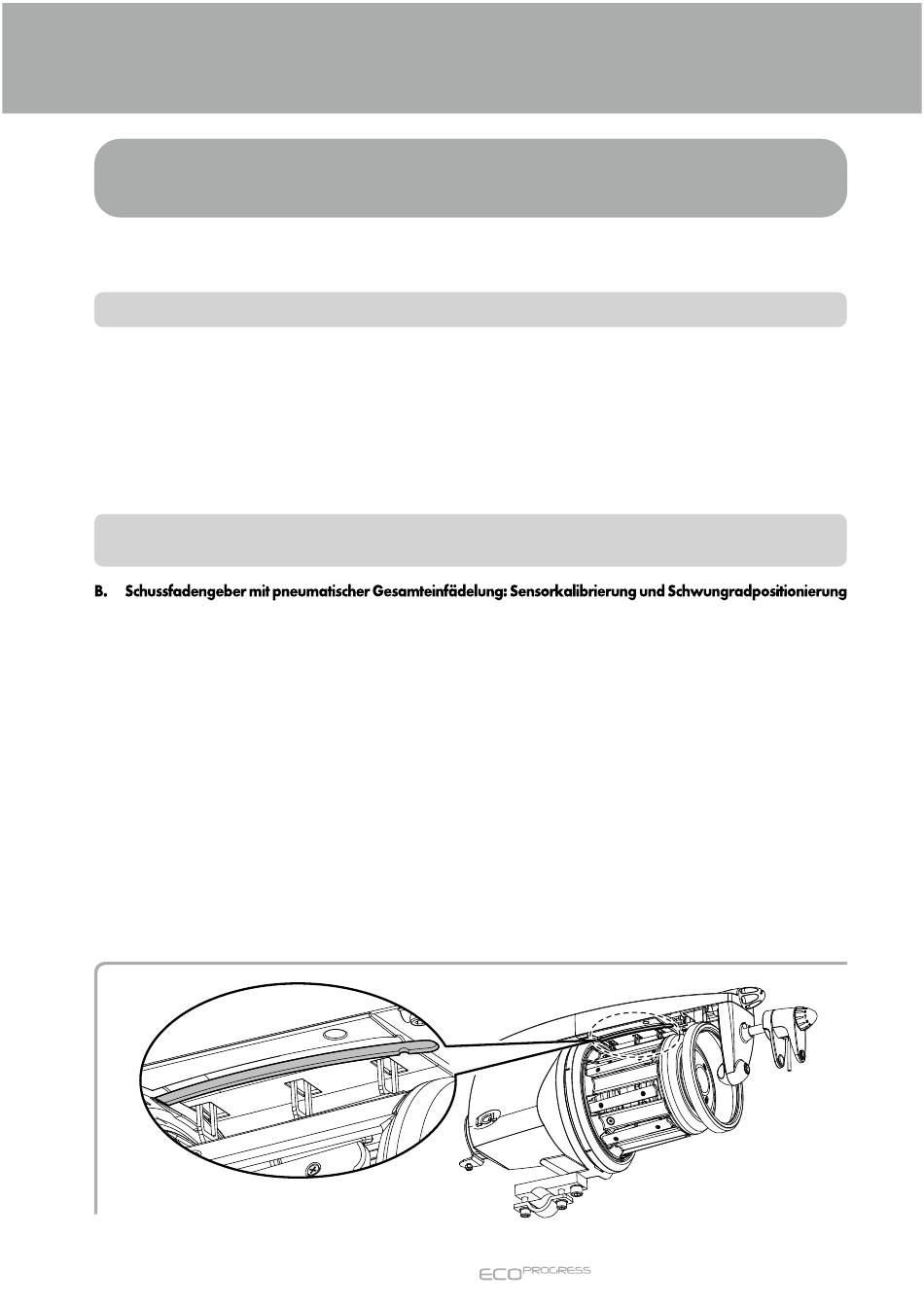

5. Der Schussfadengeber lässt jetzt das Schwungrad frei rotieren. Um das Laufrad richtig zu positionieren, setzen
Sie den Einfädler in den Schussfadengeber ein, so dass er in Übereinstimmung mit dem Einfädelschlitz, der sich
unter dem Gehäuse befindet, herauskommt (siehe Abbildung).
UND POSITIONIERUNG DER WICKELSCHEIBE
FÜR DEN PNEUMATISCHEN FADENEINZUG
