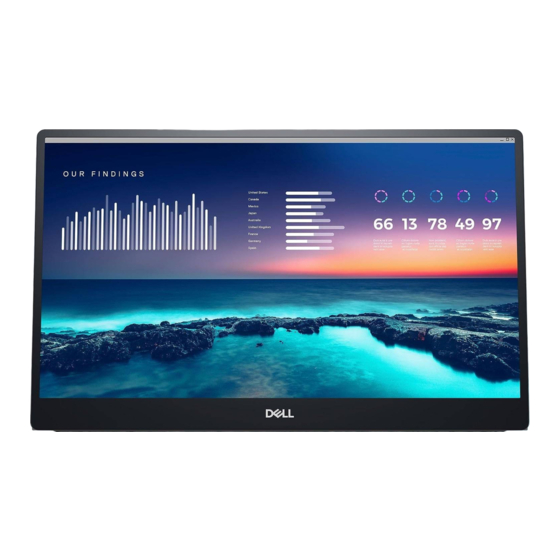

- Seite 1 Dell P1424H Bedienungsanleitung Monitormodell: P1424H Richtlinienmodell: P1424Hf...
- Seite 2 WARNUNG: Eine WARNUNG weist auf die Möglichkeit von Sachschäden, Körperverletzungen oder Todesfällen hin. Copyright © 2023 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Eigentum der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise .........5 Über Ihren Monitor ..........6 Lieferumfang ............6 Produktmerkmale ............. 7 Übersicht über Funktionen und Bedienelemente ..8 Rückansicht und Informationen auf dem Typenschild ....9 Technische Daten des Monitors ........10 Auflösungsspezifikationen .............11 Voreingestellte Anzeigemodi ..........11 Elektrische Spezifikationen ........... 12 Physikalische Eigenschaften .......... - Seite 4 Anzeigeauflösung Ihres Monitors einstellen ....28 Problemlösung ..........29 Selbsttest ............... 29 Integrierte Diagnose ..........31 Allgemeine Probleme ..........32 Regulatorische Informationen ......34 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien ..........34 EU-Produktdatenbank für Energy Label und Produktinformationsblatt ........34 Dell kontaktieren ..........35 │ Inhalt...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Beachten Sie die folgenden Sicherheitshinweise zum Schutz Ihres Monitors vor möglichen Schäden und zur Gewährleistung Ihrer persönlichen Sicherheit. Sofern nicht anderweitig angegeben, geht jedes Verfahren in diesem Dokument davon aus, dass Sie die mit Ihrem Monitor gelieferten Sicherheitshinweise gelesen haben. HINWEIS: Lesen Sie vor Verwendung des Monitors die mit Ihrem Monitor gelieferten und auf das Produkt gedruckten Sicherheitshinweise. -
Seite 6: Über Ihren Monitor
Lieferumfang Ihr Monitor wird mit den in der Tabelle gezeigten Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben; siehe Dell kontaktieren, falls etwas fehlen sollte. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale sind in bestimmten Ländern möglicherweise nicht verfügbar. -
Seite 7: Produktmerkmale
Produktmerkmale Der Monitor Dell P1424H verfügt über Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD), Antistatik-Beschichtung und LED-Hintergrundbeleuchtung. Der Monitor besitzt folgende Merkmale: • 35,56 cm (14 Zoll) diagonal sichtbarer Anzeigebereich (diagonal gemessen) von 1920 x 1080 mit Vollbildunterstützung für niedrigere Auflösungen • Betrachtungswinkel von 178 Grad in horizontaler und vertikaler Ausrichtung •... -
Seite 8: Übersicht Über Funktionen Und Bedienelemente
Übersicht über Funktionen und Bedienelemente Num- Beschreibung Verwendung Zum Ein-/Ausschaltet des Monitors. Weiß leuchtendes Licht zeigt an, dass Ein-/Austaste der Monitor eingeschaltet ist und normal (mit LED-Anzeige) funktioniert. Weiß blinkendes Licht zeigt an, das der Monitor im Bereitschaftsmodus ist. Stellen Sie über das USB-Type-C-Kabel (C zu C) USB Type-C eine Verbindung zu Ihrem tragbaren Computer/ (unterstützt Alt Mode... -
Seite 9: Rückansicht Und Informationen Auf Dem Typenschild
Rückansicht und Informationen auf dem Typenschild Num- Beschreibung Verwendung Strichcode, Beachten Sie dieses Etikett, wenn Sie Seriennummer, Service- den technischen Kundendienst von Dell Tag und regulatorische kontaktieren müssen. Informationen Liste regulatorischer Zulassungen. │ Über Ihren Monitor... -
Seite 10: Technische Daten Des Monitors
Reaktionszeit (Grau zu Grau) 6 ms (typisch) Farbtiefe 16,7 Millionen Farben Farbskala 72 % NTSC (CIE1931) Kompatibilität mit Dell Display Manager Konnektivität 2 x USB Type-C (Alt Mode DP1.2, HBR, HDCP 1.4, Power Delivery PD bis 65 W) Blendenbreite (Kante des... -
Seite 11: Auflösungsspezifikationen
Auflösungsspezifikationen Modell P1424H Horizontaler Abtastbereich 30 kHz bis 80 kHz (automatisch) Vertikaler Abtastbereich 56 Hz bis 61 Hz (automatisch) Maximal voreingestellte 1920 x 1080 bei 60 Hz Auflösung Voreingestellte Anzeigemodi Anzeigemodus Horizontal- Vertikal- Pixeltakt Synchr. Pola- rität Frequenz Frequenz (MHz) -
Seite 12: Elektrische Spezifikationen
Elektrische Spezifikationen Modell P1424H Videoeingangssignale USB Type-C / DisplayPort, 600 mV für jede differentielle Leitung, 100 Ω Eingangsimpedanz pro differentielles Leitungspaar Stromverbrauch 0,3 W (ausgeschaltet) 0,3 W (Bereitschaftsmodus) 5 W (eingeschaltet) 7,5 W (Maximum) 4,66 W (P 22,86 kWh (TEC) Gemäß... -
Seite 13: Physikalische Eigenschaften
Signalkabeltyp USB-Type-C-Kabel (C zu C), 1,0 m HINWEIS: Dell-Monitore sind auf optimalen Betrieb mit den mit Ihrem Monitor gelieferten Videokabeln ausgelegt. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt, die Art des Materials, den Anschluss und den Fertigungsprozess dieser Kabel hat, garantiert Dell nicht die Videoleistung von Kabeln, die nicht mit Ihrem Dell-Monitor geliefert wurden. -
Seite 14: Umweltbezogene Eigenschaften
Umweltbezogene Eigenschaften Modell P1424H Temperatur Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) Nicht im Betrieb -20 °C bis 60 °C (-4 °F bis 140 °F) Lagerung / Transport Luftfeuchte Betrieb 10% bis 80% (nicht kondensierend) Nicht im Betrieb... -
Seite 15: Pinbelegungen
Pinbelegungen USB-Type-C-Port Signal Signal Erde Erde SSTXp1 SSTXp1 SSTXn1 SSTXn1 VBUS VBUS SSU2 SBU1 VBUS VBUS SSRXn2 SSRXn2 SSRXp2 SSRXp2 Erde Erde │ Über Ihren Monitor... -
Seite 16: Plug-And-Play-Fähigkeit
Während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben, was kaum zu sehen ist und sich nicht auf die Anzeigequalität oder Nutzbarkeit auswirkt. Weitere Informationen über die Qualitäts- und Pixelrichtlinie für Dell-Monitore finden Sie auf der Dell-Support-Seite unter www.dell.com/pixelguidelines. - Seite 17 Alkohol, Druckluft oder anderen Reinigern jeglicher Art gelten als vom Kunden induzierte Schäden (Customer Induced Damage, CID). CID fällt nicht unter die standardmäßige Dell-Garantie. • Sollten Sie beim Auspacken Ihres Monitors weiße Pulverreste bemerken, wischen Sie diese mit einem Tuch weg.
-
Seite 18: Ihren Monitor Einrichten
Ihren Monitor einrichten Hülle Die mit dem Monitor gelieferte Schutzhülle kann Ihren Monitor vor Schäden bei Transport oder lagerung schützen. Folgende Abbildungen zeigen die Verwendung der Schutzhülle. Neigung Bitte beachten Sie beispielhaft für den Neigungsbereich die nachstehende Abbildung. 80˚ │ Ihren Monitor einrichten... -
Seite 19: Ihren Monitor Anschließen
So schließen Sie Ihren Monitor an den Computer an: 1. Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab. 2. Es gibt 2 Arten, den P1424H zu nutzen: normale Nutzung und Aufladung. Normale Nutzung Es gibt 2 Arten der normal Nutzung des P1424H: Notebook und Mobiltelefon. -
Seite 20: Plug-In-Nutzung
Plug-in-Nutzung Es gibt 2 Arten der Plug-in-Nutzung für P1424H: Notebook und Mobiltelefon mit Netzteil. 1. Verbinden Sie das Type-C-Netzteil mit P1424H und verbinden Sie P1424H über ein USB- Type-C-Kabel mit dem Notebook. (Elektronisch gekennzeichnetes Kabel, Nennstrom: 5 A) USB Type-C... - Seite 21 HINWEIS: Wenn ungewöhnliche Ladebedingungen auftreten, prüfen Sie bitte die Leistungskapazität Ihres mit P1424H verbundenen Netzteils und stellen Sie sicher, dass sie für P1424H und andere Geräte ausreicht. Zur reibungslosen Nutzung des Monitors beachten Sie bitte Voreingestellte Anzeigemodi und Energieverwaltungs. HINWEIS: Wenn Sie das Netzteil vom P1424H trennen, wird der Bildschirm schwarz.
-
Seite 22: Mit Docking-Gerät Verbinden
Mit Docking-Gerät verbinden Nicht unterstützte Konfiguration USB Type-C USB-PD Adapter USB Type-C Unterstützte Konfiguration Normale Nutzung USB Type-C USB Type-C USB Type-C Plug-in-Nutzung USB Type-C USB Type-C USB Type-C USB-PD Adapter USB Type-C USB Type-C USB-PD Adapter USB Type-C │ Ihren Monitor einrichten... -
Seite 23: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie die Taste, um den Monitor einzuschalten. Bedienelement an der Vorderseite verwenden Passen Sie über die Steuertaste an der Kante des Monitors das angezeigte Bild an. Die folgende Tabelle beschreibt die Steuertaste: Steuertaste Beschreibung Zum Ein-/Ausschaltet des Monitors. Weißes Leuchten zeigt an, dass der Monitor Ein-/Austaste eingeschaltet ist und normal funktioniert. -
Seite 24: Steuertasten
OSD-Bedienelemente Passen Sie die Bildeinstellungen mit den Tasten an der Kante des Monitors an. Steuertasten Beschreibung Zum Einblenden des OSD-Menüs oder zum Zugreifen auf die Liste mit Optionen eines Menüelements. Weitere Informationen finden Sie unter Auf das OSD-Menü zugreifen. ComfortView •... -
Seite 25: On-Screen Display-Menü (Osd-Menü) Verwenden
On-Screen Display-Menü (OSD-Menü) verwenden ComfortView Vermindert den Blauanteil der Bildes, sorgt für eine deutlich angenehmere Darstellung. Mögliche Langzeiteffekte von Blaulichtemissionen eines Monitors sind potenzielle Augenschäden, wie Augenermüdung und Augenbelastung. Zum De-/Aktivieren von ComfortView drücken. │ Monitor bedienen... -
Seite 26: Auf Das Osd-Menü Zugreifen
Auf das OSD-Menü zugreifen HINWEIS: Jegliche Änderungen werden automatisch gespeichert, wenn Sie ein andere Menü aufrufen, das OSD-Menü verlassen oder warten, bis das OSD-Menü automatisch ausgeblendet wird. 1. Tasten zum Aufrufen des ComfortView-Menüs drücken. • Drücken Sie zum Ein-/Ausschalten von ComfortView die Taste ComfortView = Ein ComfortView = Aus 2. -
Seite 27: Osd-Warnmeldungen
OSD-Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, sehen Sie die folgende meldung: Hinweis: OSD-Menü unterstützt nur Englisch. Dell 14 Monitor P1424H Wenn der Monitor den Bereitschaftsmodus aufruft, erscheint folgende Meldung: Dell 14 Monitor Scanning for signal... P1424H Dell 14 Monitor Going into Standby mode... -
Seite 28: Anzeigeauflösung Ihres Monitors Einstellen
Unter Windows 10 oder Windows 11: 1. Rechtsklicken Sie auf den Desktop, klicken Sie dann auf Anzeigeeinstellungen. 2. Wenn Sie mehr als einen Monitor angeschlossen haben, achten Sie darauf, P1424H auszuwählen. 3. Klicken Sie auf die Auswahlliste Anzeigeauflösung und wählen Sie 1920 x 1080. -
Seite 29: Problemlösung
Computer nicht einbezogen werden. 4. Falls der Monitor richtig funktioniert, sucht er nach Signalen und erkennt, dass kein Signal anliegt, zeigt daraufhin folgende Meldung. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend blau. Dell 14 Monitor Scanning for signal... P1424H Dell 14 Monitor No Type-C 1 signal from your device. - Seite 30 HINWEIS: OSD-Menü unterstützt nur Englisch. HINWEIS: Diese Meldungen erscheinen auch während des normalen Betriebs, falls das Computer-USB-Type-C-Kabel abgezogen wird oder beschädigt ist. 5. Schließen Sie das Computer-USB-Type-C-Kabel wieder an, schalten Sie dann Ihren Computer ein und warten Sie, bis der Startvorgang abgeschlossen ist. Falls Ihr Monitor nach Schritt 5 dunkel bleibt, prüfen Sie Ihren Videocontroller und Computer.
-
Seite 31: Integrierte Diagnose
Integrierte Diagnose So führen Sie die integrierte Diagnose durch: 1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche). 2. Halten Sie die Taste etwa 3 Sekunden gedrückt und warten Sie auf die Einblendung eines Diagnosemusters. 3. -
Seite 32: Allgemeine Probleme
• Schalten Sie das Gerät aus und wieder ein. • Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD- Technologie auftreten kann. • Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: https://www.dell.com/support/monitors. - Seite 33 Verwendung einer überschreitet. USB-Type-C-Verbindung mit • Achten Sie darauf, nur ein von Dell zugelassenes Netzteil oder das mit dem Computer, Laptop usw. Produkt gelieferte Netzteil zu verwenden. • Achten Sie darauf, das mit dem Monitor gelieferte und von Dell zugelassene USB-Type-C-Kabel zu verwenden.
-
Seite 34: Regulatorische Informationen
Regulatorische Informationen FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance. EU-Produktdatenbank für Energy Label und Produktinformationsblatt P1424H: https://eprel.ec.europa.eu/qr/1435998 │ Regulatorische Informationen... -
Seite 35: Dell Kontaktieren
Dell kontaktieren Beachten Sie zum Kontaktieren von Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst www.dell.com/contactdell. HINWEIS: Die Verfügbarkeit variiert je nach Land und Produkt, und einige Services sind möglicherweise nicht in Ihrem Land verfügbar. HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.
