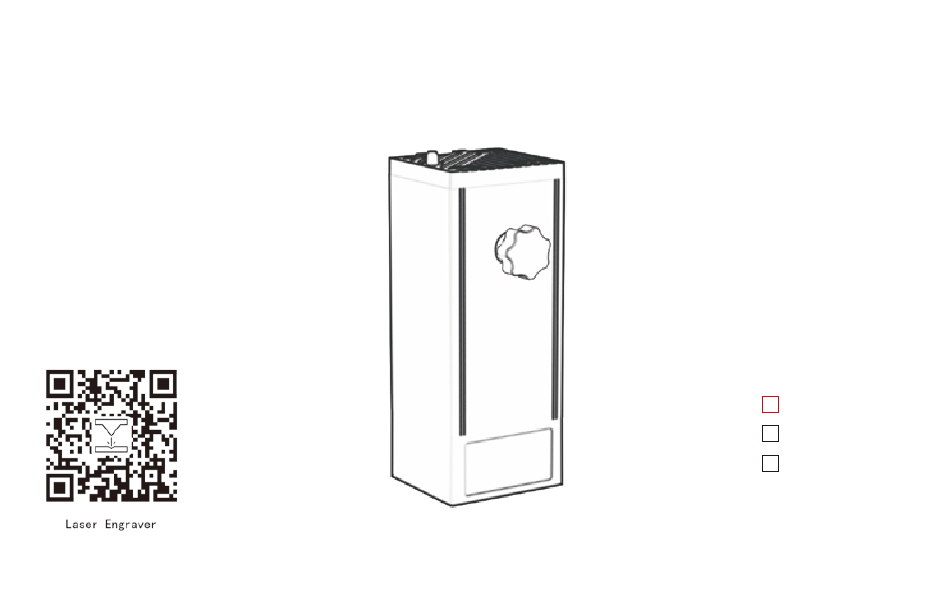

- Seite 1 AtomStack M150 Laser Module Installation Manual F03-0192-0AA1 Version: A √ English √ Deutsche √ Français Note: The picture is for reference only,the actual product shall prevail For more information,please scan the QR code...
- Seite 2 Part 1 : Security Statment and warning Before Using the laser engraving, please read this safety guide carefully, it mentions situations that require special attention and includes warnings of unsafe practices that can cause damage to your property or even endanger your personal safety. 1.
- Seite 3 4. The laser itself has a protective cover, the protective cover is fastened by screws. When the laser is installed on the laser engraver, the protective cover should be checked to be reliably locked, and can not be removed in the energized state. 5.
- Seite 4 AtomStack may establish. You understand and agree that AtomStack may not be able to provide you with the cause of the damage or accident and...
- Seite 5 Part 3 : Accessories list Laser module Motherboard cable Fixed slider Power Adapter power cable 5PIN to 4PIN conversion cable M5*10screws M5 flat gasket H3 Allen key...
- Seite 6 If the machine is as shown in the figure below, please install the dovetail slider Remove the original laser and laser fixed slider The fixed slider of M150 module is a dovetail slider. If the original machine slider is also a dovetail slider, the M150 module can be directly installed and used;...
- Seite 7 Part 4 : Installation method Replace the dovetail slider in the accessories and fix it with M5*10+M5 gasket...
- Seite 8 Part 4 : Installation method 5pin to 4pin conversion cable If the machine is as shown in the figure below, there is no need to install the dovetail slider For users who want to use the previous laser module after replacing the cable, we have provided a conver- sion cable, please choose according to your needs...
- Seite 9 Part 5 : Wiring method Note: The driving current of M150 module is relatively large, you need to use the equipped motherboard cable...
- Seite 10 A lot of smoke is qenerated in engraving or cutting wood and other obiects.be aware of cleaning the air quide hood and anti-skid cover,since there may be a lot of dust accumulation on itespecially working with more than 50% of the laser power.
- Seite 11 Part 6 : Cautions LASER BEAM CAN DAMAGE EYES 1 . Laser Light can damage the human eyes and skin. Do not expose the eye or skin to laser light directly. 2 . This Laser product has an optical lens and emits a collimated laser beam. 3 .
- Seite 12 Part 7 : Maintenance instructions and warning This product uses a highly integrated design and requires no maintenance. However, if the laser system installed with this product needs to be repaired or tuned, please: 1. Unplug the power cord on the laser, so that the laser is in a state of power failure; 2.
-
Seite 13: Customer Service
For detailed warranty policy,please visit our official website at: www.atomstack.com For technical support and service,please email: support@atomstack.com Manufacturer: Shenzhen AtomStack Technologies Co., Ltd. Address: 17th Floor, Building 3A, Phase II, Intelligent Park, No. 76, Scanner APPLICATION: Baohe Avenue, Baolong Street, Longgang Dist., Shenzhen, 518172, QR code reader/ Barcode scanner or any APP with scanner. - Seite 14 AtomStack M150 Lasermodul Installationsanleitung F03-0192-0AA1 Version: A √ English √ Deutsche √ Français Hinweis: Das Bild dient nur als Referenz, das tatsächliche Produkt ist maßgebend Für weitere Informationen scannen Sie bitte den QR-Code...
-
Seite 15: Teil 1: Sicherheitserklärung Und Warnung
Teil 1: Sicherheitserklärung und Warnung Bevor Sie die Lasergravur verwenden, lesen Sie bitte diesen Sicherheitshinweis sorgfältig durch. Er erwähnt Situationen, die besondere Aufmerksamkeit erfordern, und enthält Warnungen vor unsi- cheren Praktiken, die zu Schäden an Ihrem Eigentum führen oder sogar Ihre persönliche Sicherheit gefährden können. - Seite 16 4. Der Laser selbst verfügt über eine Schutzabdeckung, die Befestigung der Schutzabdeckung erfolgt durch Schrauben. Bei der Montage des Lasers am Lasergravierer ist darauf zu achten, dass die Schutzabdeckung sicher verriegelt ist und im eingeschalteten Zustand nicht entfernt werden kann. 5.
-
Seite 17: Teil 2: Haftungsausschluss Und Warnung
Leitfäden zu, die AtomStack möglicherweise aufstellt. Sie verstehen und stimmen zu, dass AtomStack Ihnen möglicherweise nicht die Ursache des Schadens oder Unfalls mitteilen und Ihnen den AtomStack-Kundendienst anbieten kann, es sei denn, Sie stellen die Original-Gravur- oder Schneidedateien, die verwendeten Konfigurationsparameter der Gravursoftware, Informationen zum Betriebssystem usw. -
Seite 18: Teil 3: Zubehörliste
Teil 3: Zubehörliste Lasermodul Motherboard-Kabel Fester Schieberegler Netzteil Stromkabel 5PIN-zu-4PIN-Konvertierungskabel M5*10 Schrauben M5 Flachdichtung H3-Inbusschlüssel... -
Seite 19: Teil 4: Installationsmethode
Wenn die Maschine der Abbildung unten entspricht, installieren Sie bitte den Schwalbenschwanzschieber Entfernen Sie den Original-Laser und den laserfesten Schieber Der feste Schieber des M150-Moduls ist ein Schwalbenschwanz-Schie- ber. Wenn der ursprüngliche Maschinenschlitten ebenfalls ein Schwalbenschwanzschlitten ist, kann das M150-Modul direkt installiert und verwendet werden;... - Seite 20 Teil 4: Installationsmethode Ersetzen Sie den Schwalbenschwanzschieber im Zubehör und befestigen Sie ihn mit einer M5*10+M5-Dichtung...
- Seite 21 Teil 4: Installationsmethode 5-poliges auf 4-poliges Konvertierungskabel Wenn die Maschine wie in der Abbildung unten dargestellt ist,Es ist nicht erforderlich, den Schwalbenschwanzschieber zu installieren Für Benutzer, die nach dem Austausch des Kabels das bisherige Lasermodul verwenden möchten, haben wir ein Konvertierungskabel bereitgestellt, das Sie bitte entsprechend Ihren Anforderungen auswählen können...
-
Seite 22: Teil 5: Verkabelungsmethode
Teil 5: Verkabelungsmethode Hinweis: Der Antriebsstrom des M150-Moduls ist relativ groß. Sie müssen das mitgelieferte Motherboard-Kabel verwenden... - Seite 23 Beim Gravieren oder Schneiden von Holz und anderen Gegenständen entsteht viel Rauch. Achten Sie darauf, die Lufthaube und die rutschfeste Abdeckung zu reinigen, da sich dort viel Staub ansammeln kann, insbesondere wenn Sie mit mehr als 50 % der Laserleistung arbeiten . Entfernen Sie den Schutzschild, wenn Sie die Luftunterstützung während des Maschinenbetriebs einschalten können, was die Staubansammlung deutlich reduzie- ren würde.
-
Seite 24: Teil 6: Vorsichtsmaßnahmen
Teil 6: Vorsichtsmaßnahmen LASERSTRAHL KANN DIE AUGEN SCHÄDEN 1 . Laserlicht kann die Augen und die Haut des Menschen schädigen. Setzen Sie das Auge oder die Haut nicht direkt dem Laserlicht aus. 2 . Dieses Laserprodukt verfügt über eine optische Linse und sendet einen kollimierten Laserstrahl aus. 3 . -
Seite 25: Teil 7: Wartungsanweisungen Und Warnungen
Teil 7: Wartungsanweisungen und Warnungen Dieses Produkt verfügt über ein hochintegriertes Design und erfordert keine Wartung. Wenn jedoch das mit diesem Produkt installierte Lasersystem repariert oder eingestellt werden muss, gehen Sie bitte wie folgt vor: 1. Ziehen Sie das Netzkabel am Laser ab, so dass der Laser im Stromausfallzustand ist. 2. -
Seite 26: Kundendienst
Website unter: Für technischen Support und Service senden Sie bitte eine E-Mail an: support@atomstack.com Hersteller: Shenzhen AtomStack Technologies Co., Ltd. Adresse: 17. Stock, Gebäude 3A, Phase II, Intelligent Park, Nr. 76, Scanner-ANWENDUNG: Baohe Avenue, Baolong Street, Longgang Dist., Shenzhen, 518172, QR-Code-Leser/Barcode-Scanner oder jede APP mit Scanner. - Seite 27 Module laser AtomStack M150 Installation Manuel Version F03-0192-0AA1 : A √ English √ Deutsche √ Français Remarque : l'image est fournie à titre indicatif uniquement, le produit réel prévaudra Pour plus d'informations, veuillez scanner le code QR...
- Seite 28 Partie 1 : Déclaration de sécurité et avertissement Avant d'utiliser la gravure au laser, veuillez lire attentivement ce guide de sécurité, il mentionne les situations qui nécessitent une attention particulière et comprend des avertissements de pratiques dangereuses qui peuvent causer des dommages à votre propriété ou même mettre en danger votre sécurité...
- Seite 29 4. Le laser lui-même a un capot de protection, le capot de protection est fixé par des vis. Lorsque le laser est installé sur le graveur laser, le couvercle de protection doit être vérifié pour être verrouillé de manière fiable et ne peut pas être retiré à l'état sous tension. 5.
- Seite 30 établir. Vous comprenez et acceptez qu'AtomStack peut ne pas être en mesure de vous fournir la cause du dommage ou de l'accident et de vous fournir le service après-vente d'AtomStack à...
- Seite 31 Partie 3 : Liste des accessoires Module laser Câble de la carte mère Curseur fixe Adaptateur secteur câble d'alimentation Câble de conversion 5PIN à 4PIN M5*10screws Joint plat M5 Clé Allen H3...
- Seite 32 Retirez le laser d'origine et le curseur fixe au laser Le curseur fixe du module M150 est un curseur en queue d'aronde. Si le curseur de la machine d'origine est également un curseur en queue d'aronde, le module M150 peut être directement installé et utilisé ;...
- Seite 33 Partie 4 : Méthode d'installation Remplacez le curseur en queue d'aronde dans les accessoires et fixez-le avec le joint M5 * 10 + M5...
- Seite 34 Partie 4 : Méthode d'installation Câble de conversion 5 broches à 4 broches Si la machine est comme indiqué dans la figure ci-dessous,il n'est pas nécessaire d'installer le curseur en queue d'aronde Pour les utilisateurs qui souhaitent utiliser le module laser précédent après avoir remplacé...
- Seite 35 Partie 5 : Méthode de câblage Remarque : le courant d'entraînement du module M150 est relativement important,vous devez utiliser le câble de carte mère équipé...
- Seite 36 Beaucoup de fumée est générée lors de la gravure ou de la coupe du bois et d'autres objets. Soyez conscient du nettoyage du capot de l'air et du couvercle antidérapant, car il peut y avoir beaucoup d'accumulation de poussière dessus, en particulier lorsque vous travaillez avec plus de 50 % de la puissance laser.
- Seite 37 Partie 6 : Précautions LE FAISCEAU LASER PEUT ENDOMMAGER LES YEUX 1 . La lumière laser peut endommager les yeux et la peau de l'homme. Ne pas exposer directement les yeux ou la peau à la lumière laser. 2 . Ce produit laser a une lentille optique et émet un faisceau laser collimaté. 3 .
- Seite 38 Partie 7 : Instructions de maintenance et avertissement Ce produit utilise une conception hautement intégrée et ne nécessite aucun entretien. Toute- fois, si le système laser installé avec ce produit doit être réparé ou réglé, veuillez : 1. Débranchez le cordon d'alimentation du laser afin que le laser soit en panne de courant ; 2.
- Seite 39 Web officiel à : Pour le support technique et le service, veuillez envoyer un e-mail : support@atomstack.com Fabricant : Shenzhen AtomStack Technologies Co., Ltd. Adresse : 17e étage, bâtiment 3A, phase II, parc intelligent, n° 76, APPLICATIONS du scanneur :...
