Topens AT6131 Bedienungsanleitung Seite 23

2. UPS-01 Netzteil
Bitte schließen Sie diese entsprechend dem Kapitel „Anschluss der
3. Batterie (nicht mitgeliefert) & Solarmodul (Optional, NUR in AT6131S/AT12131S
enthalten)
Bitte schließen Sie diese entsprechend dem Kapitel „Anschluss der
4. Alarmleuchte (bei einigen Modellen enthalten, abhängig vom jeweiligen Lieferumfang)
Das rote Kabel der Alarmleuchte sollte in die Klemme +LAMP (#15) und das weiße Kabel in die andere LAMP-
(#16) eingeführt werden.
5. Lichtschrankensystem (bei einigen Modellen enthalten, abhängig vom jeweiligen
Lieferumfang)
Verwenden Sie ein 2-adriges Kabel, um die Klemme „+ ~" von Sender der Lichtschranke mit der Klemme
„+24"(#1) und die Klemme „- ~" mit der Klemme „GND"(#3) zu verbinden. Die Klemmen „+ ~" und „- ~" von
Empfänger der Lichtschranke sollten parallel mit den Klemmen „+24" und „GND" verbunden werden.
Mit einem weiteren 2-adrigen Kabel verbinden Sie die Klemme „NC" von Empfänger mit der Klemme
„PHOTO"(#2), die Klemme „COM " mit der Klemme „GND"(#3).
6. Wandschalter (optional)
Der Wandschalter sollte mit den Klemmen „#4" und „#5" verbunden werden. Unabhängig von der Polarität. Der
Torantrieb arbeitet abwechselnd durch Drücken des Wandschalters (Öffnen -Stopp-Schließen-Stopp-Öffnen).
7. Elektrisches Schloss (optional)
Das elektrische Schloss sollte unabhängig von der Polarität der Kabel an die Klemme „+LOCK-" (Klemmen
„#9" und „#10") angeschlossen werden.
8. Fahrzeugsensor (optional)
Das SCHWARZE Kabel des Fahrzeugsensors sollte an die Klemme „#5" angeschlossen werden.
Das BLAUE Kabel des Fahrzeugsensors sollte an die Klemme „#6" angeschlossen werden.
Das ROTE Kabel des Fahrzeugsensors sollte an die Klemme „#11" angeschlossen werden.
Das GRÜNE Kabel des Fahrzeugsensors sollte in die Klemme „#12" eingesteckt werden.
Die Empfindlichkeitseinstellplatine sollte mit dem GRÜNEN Kabel und dem GELBEN Kabel des
Fahrzeugsensors verbunden werden. Unabhängig von der Polarität.

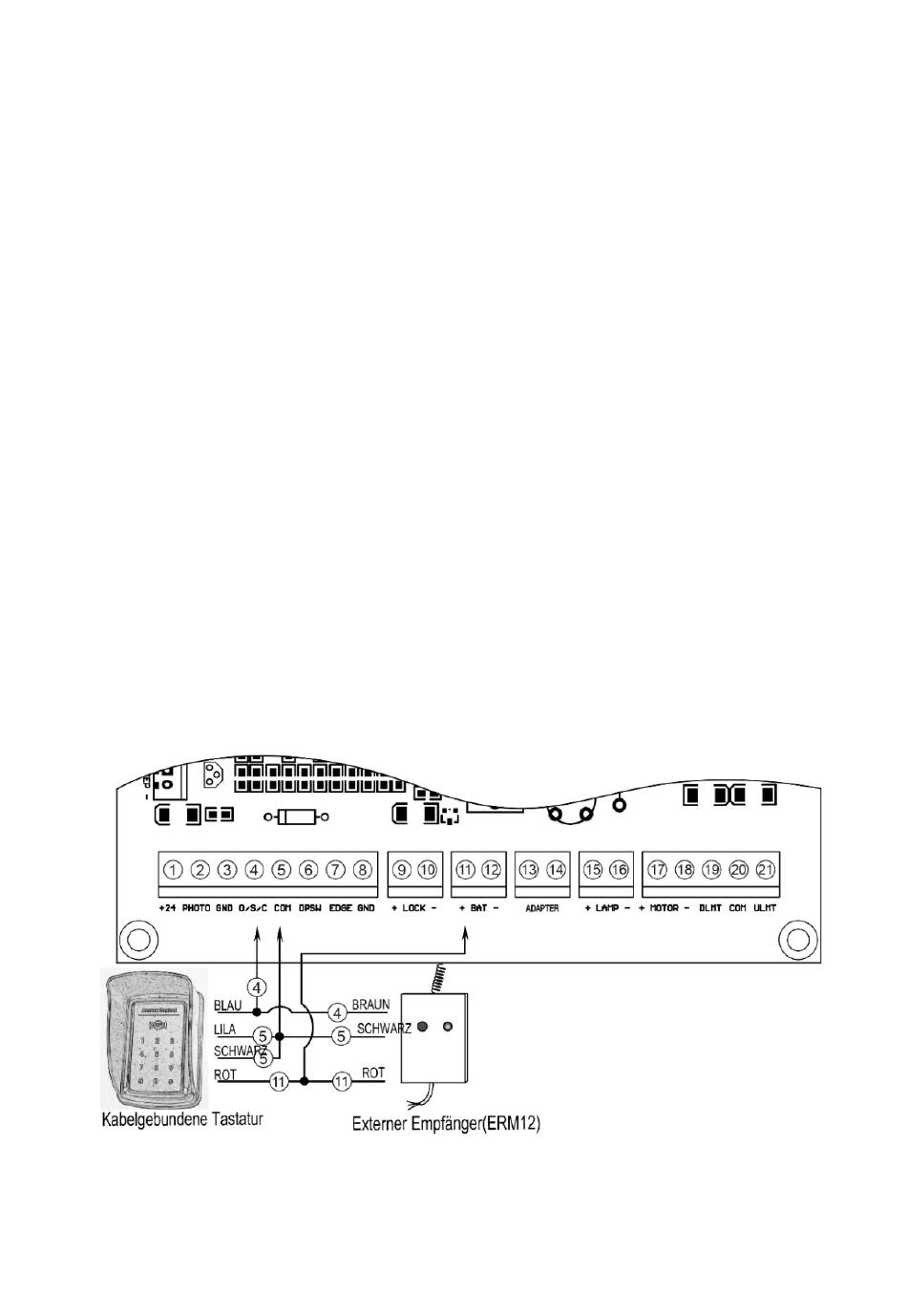

9. Kabelgebundene Tastatur (24VDC) (optional)
Das ROTE Kabel der kabelgebundenen Tastatur sollte an die Klemme „#11" angeschlossen werden.
Das SCHWARZE Kabel der kabelgebundenen Tastatur sollte an die Klemme „#5" angeschlossen werden.
Das LILA Kabel der kabelgebundenen Tastatur sollte an die Klemme „#5" angeschlossen werden.
Das BLAUE Kabel der kabelgebundenen Tastatur sollte an die Klemme „#4" angeschlo ssen werden.
Stromversorgung
Stromversorgung
20
" an.
" an.
