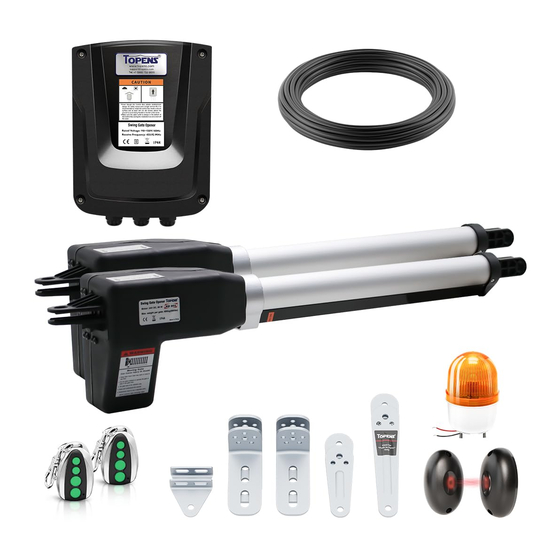

Topens KD902 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Topens Anleitungen
  4. Toröffner
  5. KD902
  6. Bedienungsanleitung

Topens KD902 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

★ Bitte
lesen
Anweisungen bevor Sie die Geräte installieren oder verwenden.
★ Verbinden Sie das Solarmodul NIE direkt mit der Steuerplatine, um die Batterie zu
laden.
★ Regelmäßige Überprüfungen des Torantriebs sind nötig um einen sicheren
Betrieb zu gewährleisten.
★ Bewahren Sie diese Bedienungsanleitung auf.
C030469
Doppelflü geltorantrieb
Bedienungsanleitung
Modell:
TOPENS Webseite
www.topens.com
Email: support@topens.com
Sie
die
folgenden
KD902
Warnungen,
Vorsichtsmaßnahmen
und
VER 21a
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Topens KD902

Inhaltszusammenfassung für Topens KD902

  • Seite 1 Doppelflü geltorantrieb Bedienungsanleitung Modell: KD902 TOPENS Webseite www.topens.com Email: support@topens.com ★ Bitte lesen folgenden Warnungen, Vorsichtsmaßnahmen Anweisungen bevor Sie die Geräte installieren oder verwenden. ★ Verbinden Sie das Solarmodul NIE direkt mit der Steuerplatine, um die Batterie zu laden. ★ Regelmäßige Überprüfungen des Torantriebs sind nötig um einen sicheren Betrieb zu gewährleisten.

  • Seite 2: Kontaktieren Uns

    Bitte geben Sie das Produktmodell, Ihre E-Mail usw. in der unten angegebenen Tabelle an. Beziehen Sie sich auf diese Tabelle, wenn Sie sich an TOPENS wenden, um technischen Service oder Unterstützung für Ihren automatischen Torantrieb zu erhalten. Welche Einkaufsquelle? (Amazon.com; Amazon.ca: Amazon.co.uk, Amazon.de; Andere, Bitte...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Informationen zur sicheren Installation ......................1 KD902 Teileliste............................3 Zubehörteile (bei einigen Modellen enthalten, abhängig vom Lieferumfang) ..........4 Liste der optionalen Zubehörteile (erhältlich bei TOPE NS) ................4 Ersatzteile ..............................5 Benötigte Werkzeuge ..........................5 Technische Spezifikationen und Eigenschaften ................... 5 Installationsübersicht ...........................

  • Seite 4: Informationen Zur Sicheren Installation

    Informationen zur sicheren Installation LESEN und BEFOLGEN Sie die Anweisungen. Der Torantrieb ist für die Verwendung mit Flügeltoren der Klasse I bestimmt. Klasse I bezeichnet eine Wohnanlage mit Torantrieb (oder System) oder eine damit verbundene Garage oder einen Parkplatz. Installieren Sie den Torantrieb Fußgänger sollten den Durchgang eines sich nur, wenn der Antrieb für die Konstruktion und die bewegenden Tores niemals passieren.
  • Seite 5 Reichweite der Kinder. HINWEIS: TOPENS Torantrieb kann für Tore aus Stahl, Holz, Vinyl in Form von Paneelen, Rohren und Kettengliedern verwendet werden. Die Verwendung auf Toren mit fester Oberfläche wird NICHT empfohlen. Festflächentore haben einen hohen Windwiderstand. Wenn der Wind stark genug ist, wird...

  • Seite 6: Kd902 Teileliste

    KD902 Teileliste...

  • Seite 7: Zubehörteile (Bei Einigen Modellen Enthalten, Abhängig Vom Lieferumfang)

    Lieferumfang) Zubehörteile (bei einigen Modellen enthalten, abhängig vom Liste der optionalen Zubehörteile (erhältlich bei TOPENS) TC186-R WiFi TC186 WiFi ERM12 Externer Smartphone Smartphone M12 Fernbedienung Empfänger Fernbedienung mit Fernbedienung mit Kamera Kamera TC175P HLR01 TKP3 Kabellose Tastatur Kabelgebundene TEW3 Fahrzeugsensor...

  • Seite 8: Ersatzteile

    Erlöschen der Garantie für diesen Torantrieb führen. Benötigte Werkzeuge ·Bohrmaschine ·Maßband ·Maulschlüssel — 14# und17# oder verstellbare Maulschlüssel ·Drahtabisolierzangen ·C-Klemmen — klein, mittel und groß ·Wasserwaage ·Bügelsäge- oder Bolzenschneider ·Kreuzschlitzschraubendreher Technische Spezifikationen und Eigenschaften Spezifikationen Modell: KD902 Eingang: 220~240V/50Hz Motorspannung: 24VDC Leistung: 2×80W Strom:...
  • Seite 9 Merkmale: ·Sanftstart und Sanftstopp. ·Notentriegelungsschlüssel bei Stromausfall. ·Dual/Einzel-Tor Betriebsmodus. ·Einstellbare Öffnungs-/Schließintervalle zwischen Master- und Slave-Tor. ·Stopp bei Hindernissen während der Toröffnung. ·Rückwärtslauf bei Blockierung beim Schließen des Tores. ·Eingebaute einstellbare automatische Schließung (0-99 Sekunden). ·Eingebaut max. Motorlaufzeit (MRT) einstellbar für mehrfachen Sicherheitsschutz (1 -50 Sekunden). ·Digitalanzeige zeigt die Betriebssituation und das Einstellmenü...

  • Seite 10: Installationsübersicht

    Installationsübersicht Ziehen-zum-Öffnen Tor Wichtig: Das zweite Torantriebkabel sollte in einem unterirdisch verlegten PVC-Leitungsrohr (nicht mitgeliefert) gesteckt werden, um das Kabel Rasenmähern anderen Grabewerkzeugen zu schützen.

  • Seite 11: Vorbereitungen Für Die Installation

    Vorbereitungen für die Installation Es gibt zwei Installationsarten für den Torantrieb, Ziehen-zum-Öffnen und Drücken-zum-Öffnen. Bei der Drücken-zum-Öffnen-Installation öffnet sich das Tor von innen heraus. Für jedes Torflügel ist die Verwendung einer Drücken-zum-Öffnen-Halterung (PSO-Teil) erforderlich. HINWEIS: Stellen Sie sicher, dass sich das Tor nicht in öffentliche Bereiche öffnet. Eine weitere Person ist hilfreich bei der Installation.
  • Seite 12 1. Stecken Sie die Schraube durch das mittlere Loch der Pfostenhalterung und der Pfostendrehhalterung, wie abgebildet. Stellen Sie eine Unterlegscheibe, Sicherungsscheibe und Mutter auf der Unterseite der Schraube und befestigen mit Hand. 2. Befestigen Sie die Torhalterung und Pfostenhalterungbaugruppe am Antrieb, indem Sie einen Lastösenbolzen einsetzen. Befestigen Sie die Lastösenbolzen mit den Haarnadelklammern.
  • Seite 13 Pfostendrehhalterung und/oder bewegen Sie die Pfostenhalterungsbaugruppe, um den Mindestabstand zu erhalten und das Zusammenklemmen zu beseitigen. 6. Markieren Sie die Bohrungen für die Löcher auf Torpfosten und Tor. Dazu stellen Sie einen Körner oder eine Markierung in die Mitte jedes Bohrloches auf den Pfostenhalterungen und der Torhalterung.
  • Seite 14 9. Befestigen Sie die Torhalterungen an jedem Tor, indem Sie zwei Schrauben M10 x 75 durch die Torhalterungen und die Bohrungen in den Toren stecken. Befestigen Sie jede Schraube mit einer ￠10 Sicherungsscheibe und einer ￠10 Mutter. 10. Schneiden Sie alle Teile der Schrauben ab, die über die festgezogenen Muttern hinausragen. 11.

  • Seite 15: Installation Des Torantriebs Am Tor - Für Drücken-Zum-Öffnen

    Installation des Torantriebs am Tor — für Drücken-zum-Öffnen Die Position der Pfostenhalterung ist sehr wichtig. Die folgenden Abbildungen und Tabellen sind erforderlich, um die richtige Montageposition für die Pfostenhalterung zu bestimmen. Die Tabellen zeigen den maximalen Öffnungswinkel des Tores für bestimmte Abstände A und B. Wenn beispielsweise A 15cm und B 12cm betragen, beträgt der maximale Öffnungswinkel des Tores 110°.
  • Seite 16 Pfostenhalterungbaugruppe und der Torhalterung auf den Torpfosten und das Tor. Wenn der Torantrieb in der waagerechten Position gehalten wird, befestigen Sie ihn vorübergehend mit zwei C -Klemmen. 5. Stellen Sie sicher, dass zwischen dem Tor und dem Antrieb ein Mindestabstand von 2,5cm besteht und dass der Antrieb und die PSO-Teil sowohl in der geöffneten als auch in der geschlossenen Position des Tors nicht miteinander zusammengeklemmt sind.
  • Seite 17 6. Markieren Sie die Bohrungen für die Löcher auf Torpfosten und Tor. Dazu stellen Sie einen Körner oder eine Markierung in die Mitte jedes Bohrloches auf den Pfostenhalterungen und der Torhalterung. Dies ermöglicht leichte Anpassungen an der Pfostenhalterung. Entfernen Sie dann den Antrieb und die Halterungen, indem Sie die C-Klemmen wegnehmen.

  • Seite 18: Montage Des Schaltkastens

    Öffnen Verschlussstopfen Oberseite Torantriebs, stecken Entriegelungsschlüssel ein und drehen Sie den Schlüssel um 90° gegen den Uhrzeigersinn. Dadurch wird der Normalbetrieb wiederhergestellt. Montage des Schaltkastens Schritt 1 Verwenden Sie zur Installation des Schaltkastens Schrauben (nicht mitgeliefert). Obwohl der Schaltkasten aus Sicherheitsgründen und für eine längere Lebensdauer wasserdicht ausgelegt ist, wird empfohlen, den Schaltkasten in einer sicheren Position und mindestens 100cm über dem Boden zu installieren, um ein Überfluten oder Vergraben unter Schnee zu...

  • Seite 19: Anschluss Der Stromversorgung

    Regen und Sonnenlicht geschützt ist. ACHTUNG: Achten Sie bitte, dass die Kabelauslassöffnung im Schaltkasten während der Installation immer nach unten ist, damit das Wasser abfließen kann. Schritt 3 Stecken die Kabel des zweiten Torantriebs und die Kabel der Alarmleuchte durch die mittlere Zugentlastung in den Schaltkasten.

  • Seite 20: Anschluss Der Steuerplatine

    Anschluss der Steuerplatine...

  • Seite 21: Motoranschluss Für Drücken-Zum-Öffnen

    Motoranschluss für DRÜCKEN-ZUM-ÖFFNEN Verbindung Stromkabel Motors Endschalterskabel bei „Drücken-zum-Öffnen“ unterscheidet sich von der Verbindung bei "Ziehen-zum-Öffnen". Daher sollen die Kabel von Motor 1 und Motor 2 wie das rechte Bild an den Schaltkasten angeschlossen werden. Das schwarze Kabel soll die Motor+ Klemme eingeführt werden, das rote Kabel soll in die Motor- Klemme eingeführt werden, das gelbe Kabel in die ULT1 Klemme, das blaue Kabel in die DLT1 Klemme und das grüne Kabel in die COM Klemme.

  • Seite 22: Externer Empfänger (Optional)

    Fahrzeugsensor (optional) Bitte beachten Sie, dass die Adapterplatine des Fahrzeugsensors vor der Verwendung in die Hauptsteuerplatine des Torantriebs eingesetzt werden sollte. Das SCHWARZE und das BLAUE Kabel des Fahrzeugsensors können unabhängig von der Polarität an die Klemme „LOOP“ angeschlossen werden. Das ROTE Kabel des Fahrzeugsensor sollte an die COM (9#) Klemme angeschlossen werden.

  • Seite 23: Programmieren Sie Die Fernbedienung

    1 Satz TOPENS Schiebetorantriebe und 2 Sätze TOPENS Flügeltore. 1. Verwenden Sie diese Fernbedienung, um den TOPENS Flügeltorantrieb zu bedienen. A, B, C und D haben die gleiche Funktion, sobald sie programmiert sind mit TOPENS Flügeltorantrieb. Sie können eine beliebige Taste wählen, um diese mit einem Flügeltorantrieb zu programmieren.

  • Seite 24: Einstellung Der Steuerplatine

    HINWEIS: Jeder Schritt zum Drücken der Taste während der Programmierung muss innerhalb von 1 Sekunde abgeschlossen sein, um eine erfolgreiche Programmierung zu gewährleisten. Einstellung der Steuerplatine WARNUNG: Stellen Sie sicher, dass der Torantrieb ausgeschaltet ist, wenn Sie Einstellungen am Torantrieb vornehmen. Halten Sie sich vom Öffnungsweg des Tores fern, während Sie das Toröffnungssystem einstellen, falls sich das Tor unerwartet bewegt.
  • Seite 25 „01“ wird in der Digitalanzeige angezeigt, d.h. der Torantrieb 1 (rechte Seite) wird als Master 1 verwendet. „10“ wird in der Digitalanzeige angezeigt, d.h. Torantrieb 2 (linke Seite) wird als Master 1 verwendet. Drücken Sie die Taste „FUNC“, um die Daten zu speichern, wenn das Master/Slave-Tor ausgewählt ist. Auf der Digitalanzeige erscheint „P3“.
  • Seite 26 6-a Schließkraft des Torantriebs 1 einstellen Jetzt stellen wir die Schließkraft von Tor 1 ein. Die Schließkraft des Torantriebs 1 wird durch Drücken der Tasten „INC“ und „DEC“ eingestellt. Auf der Digitalanzeige erscheint „1“-„9“, welches die Stärke der Schließkraft anzeigt. „1“ bedeutet minimale Kraft, und „9“...
  • Seite 27 9. Einstellen der automatischen Schließzeit Wenn die Digitalanzeige „PA“ anzeigt, geht der Torantrieb in die Einstellung des automatischen Schließzeitmodus über. Drücken und lassen Sie die Taste „INC“ oder „DEC“ los, auf der Digitalanzeige erscheint „01“-„99“, welches die aktuelle automatische Schließzeit darstellt. Die minimale Zeit beträgt 1 Sekunde, sowie maximal 99 Sekunden.

  • Seite 28: Anzeige Auf Der Digitalanzeige Bei Laufendem Torantrieb

    Anzeige auf der Digitalanzeige bei laufendem Torantrieb Das linke Bild auf der Digitalanzeige symbolisiert den Motor des Torantriebs 2, wenn der Torantrieb läuft. Das rechte Bild auf der Digitalanzeige symbolisiert den Motor des Torantriebs 1. Wenn der Motor in Richtung Tor-Öffnen oder Tor-Schließen gefahren wird, zeigt das Bild auf der Digitalanzeige „n“...

  • Seite 29: Wartung

    Überprüfen Sie mit einem digitalen Voltmeter, ob die Eingangsspannung zum Antrieb innerhalb von zehn Prozent der Nennleistung des Antriebs liegt. 3. Lesen Sie die Anweisungen zur Überprüfung der Einstellung der Torkraft und der Empfindlichkeit. European Representative (Hinweis: Es ist nicht Kontaktinformation für TOPENS-Kundenservice) Qing UG (haftungsbeschränkt) Undinestraße 7, 12203 Berlin Germany pmdheinrich@gmail.com...

  • Seite 30: Fehlerbehebung

    Fehlerbehebung ◆ Der Antrieb läuft nicht. Die Digitalanzeige leuchtet nicht. 1. Überprüfen Sie, ob der Strom eingeschaltet ist. Überprüfen Sie die Eingangsspannung an der Klemme. Es sollte eine lokale Stromversorgung geben. Wenn 0V mit einem Multimeter gemessen wird, kann es sein, dass das Netzkabel beschädigt ist.
  • Seite 31 sind. 2. Der Endschalter des Antriebs ist defekt. Ersetzen Sie den Endschalter bei Bedarf. ◆ Das Tor öffnet, schließt oder stoppt von selbst. 1. Bitte stellen Sie sicher, dass die Drahtverbindung des Antriebs entsprechend der Installation von "Ziehen-zum-Öffnen" oder "Drücken-zum-Öffnen" durchgeführt wurde.

  • Seite 32: Kurzanleitung Zur Inbetriebnahme

    Kurzanleitung zur Inbetriebnahme...

  • Seite 36: Rückmeldung & Rezension

    Ihre Bewertungen und Vorschläge sind uns wichtig, da sie uns helfen, den besten Service anzubieten. Sollten Sie Kontakt mit uns aufnehmen müssen, helfen Ihnen die folgenden Informationen bei der Kontaktaufnahme TOPENS Webseite www.topens.com Kontaktieren uns: E-mail: support@topens.com Bitte geben Sie Produktmodell, Einkaufsdatum und - quelle, Bestellnummer# und Ihre Kontaktinformationen an.
