Showlite LB-4 Bedienungsanleitung

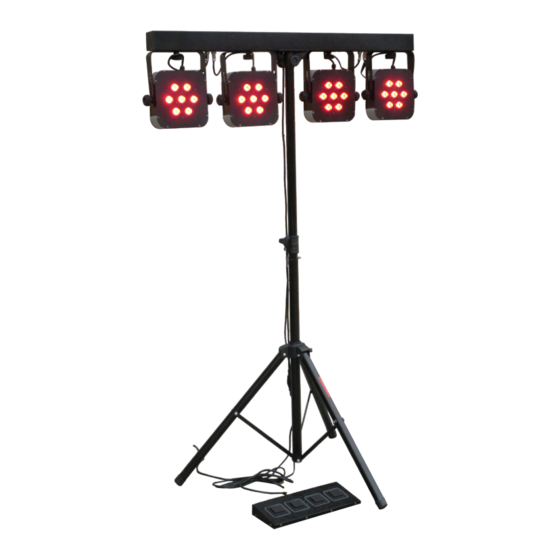

Komplett led lichtanlage
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Showlite LB-4
Inhaltszusammenfassung für Showlite LB-4
- Seite 1 Bedienungsanleitung Komplett LED Lichtanlage LB-4...
-
Seite 2: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN Warnung: Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden Verletzung oder sogar tödlicher Unfälle, von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte, die jedoch keine abschließende Aufzählung darstellen: Netzanschluss/Netzanschlusskabel: Gefahr durch Wasser:... -
Seite 3: Mechanischer Aufbau
Sie sich für die Showlite LED Lichtanlage LB-4 entschieden haben. Wir wünschen Ihnen viel Spaß und Freude mit Ihrer neuen Lichtanlage. Bitte lesen Sie diese Anleitung aufmerksam, um die praktischen Funktionen der LB-4 voll nutzen zu können. Außerdem empfehlen wir Ihnen, dieses Handbuch an einem sicheren und leicht zugänglichen Ort aufzubewahren, um später darin nachschlagen zu können. -
Seite 4: Elektrischer Anschluss
Elektrischer Anschluss Schließen sie den Fußcontroller und anschließend das Netzkabel an den entsprechenden Anschlussbuchsen auf der Geräterückseite an. Beim Betrieb über eine DMX-Steuerung schließen sie ein XLR-Kabel an der DMX-In Buchse an. Die DMX-Out Buchse schleift das Signal zu weiteren DMX-fähigen Geräten weiter. Bedienelemente der Geräterückseite - 4 -... -
Seite 5: Bedienung Über Integriertes System-Menü
Bedienung über integriertes System-Menü Die LB-4 ist mit einem intuitiv zu bedienendem Menü ausgestattet. In diesem Kapitel gehen wir näher auf die Steuerung ein. Auswahltasten: Um in das Hauptmenü zu gelangen, drücken Sie die „ESC“-Taste. Über die Tasten „UP“ und „DOWN“... - Seite 6 Sie mit “ENTER” Im Display wird „X Ch“ angezeigt, wobei X für den momentan aktuellen DMX-Kanal steht, ab dem die benötigten 5 bzw. 13 Adressen vom LB-4 belegt werden. SLav – Auswahl des Master- bzw. Slave-Betriebs Menüstruktur im Überblick:...
-
Seite 7: Dmx Steuerung
Diese Funktion ermöglicht Ihnen die Steuerung der Funktionen Ihres LB-4 mit einem handelsüblichen DMX-512-Controller. Der LB-4 verfügt über zwei DMX-Modi, die jeweils 5 bzw. 14 Kanäle belegen. Der Betrieb im 5-Kanal-Modus belegt weniger Kanäle, was bei großen Lichtanlagen oder Controllern mit sehr begrenzter Kanal-Anzahl ein großer Vorteil sein Kann. -
Seite 8: Anhang (A): Dmx-Parameterliste 5-Kanal-Modus
Anhang (A): DMX-Parameterliste 5-Kanal-Modus DMX-Parameterliste (1) - 8 -... -
Seite 9: Anhang (B): Dmx-Parameterliste 14-Kanal-Modus
Anhang (B): DMX-Parameterliste 14-Kanal-Modus - 9 -... -
Seite 10: Herstellererklärung
Herstellererklärung Garantie und Gewährleistung Neben der gesetzlichen 24 monatigen Gewährleistungsfrist übernehmen wir eine Garantie von 6 Monaten. Die Garantiezeit beginnt ab dem Datum des Kaufs von fabrikneuen ungebrauchten Produkten durch den erstmaligen Endkunden. Zum Nachweis heben Sie bitte unbedingt den Kaufbeleg auf. Ohne diesen Nachweis, die der zuständige Service-Partner prüft, werden Reparaturen grundsätzlich kostenpflichtig durchgeführt. -
Seite 11: Konformitätserklärung
Konformitätserklärung Dieses Produkt entspricht den grundlegenden Anforderungen und den weiteren folgender Richtlinien: • 2004/108/EU EMV-Richtlinie • 2006/95EU Niederspannungsrichtlinie Die vollständige Konformitätserklärung kann unter http://www.kirstein.de/docs/konformitaetserklaerungen eingesehen werden Akkus und Batterien Die mitgelieferten Akkus oder Batterien sind recyclingfähig. Bitte entsorgen Sie die Akkus über den Batteriecontainer oder den Fachhandel. Entsorgen Sie nur leere Batterien oder Akkus, um den Umweltschutz zu gewährleisten.
