weinor VertiTex II Kurzanleitung Seite 2

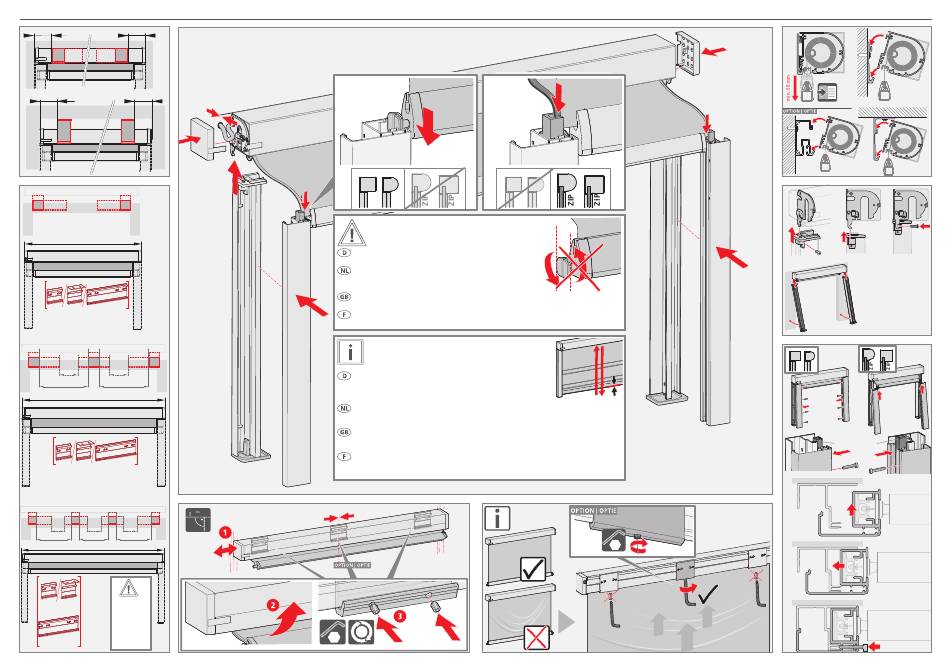

124495-0000w | 2021-01-20 | v3 | Kurzanleitung VertiTex II Schiene/Zip Technische Änderungen vorbehalten | Beknopte handleiding VertiTex II Railgeleiding/Zip Technische wijzigingen voorbehouden | Quick assembly guide VertiTex II Rail guide/Zip We reserve the right to make technical changes | Notice succincte VertiTex II Guidage sur rail/Zip Sous réserve de modifications techniques
> 100 > 100
> 100
> 100
< 2600
2 x
80 80 300
0ption 0ption
Optie Optie
D E
A b
2601 - 4600
3 x
300
80 80
0ption
0ption
Optie
Optie
D F E
A C B
4601 - 6000
80 80
A: max. 2500
4 x 0ption
Optie B: max. 2500
C: max. 2500
D: max. 2500
E: max. 2500
300
0ption Optie F: max. 2500
Achtung! Bruchgefahr des Klemmgleiters!
Verdrehen Sie den Klemmgleiter beim Einführen nicht zu stark!
Opgelet! Gevaar voor breken van de klemgeleider!
Verdraai de klemgeleider niet te veel bij het invoeren in de
geleiderrail!
Caution! Hazard: clamping slider may break!
Do not twist the clamping slider too much when inserting it into the guide rail!
Attention ! Risque de rupture du patin de serrage !
Ne pas tordre trop fort le patin de serrage en insérant le rail de guidage.
Hinweis zur Einstellung der Motorendlage! Die Motorendlage
ist werkseitig auf eine Mittelposition voreingestellt! Löschen Sie
nach erfolgter Montage diese Voreinstellung und stellen Sie die
Motorendlage vor Ort korrekt ein!
Aanwijzing voor het instellen van de eindpositie van de motor! De eindpositie van
de motor is in de fabriek op een middenpositie ingesteld! Verwijder deze voorinstelling
na de montage en stel de eindpositie van de motor ter plaatse correct in!
Note on adjusting the drive end position ! The drive end position is preset at the
factory to a centre position! Delete this presetting after installation and adjust the drive
end position correctly on site!
Remarque sur le réglage de la positions de fin de course du moteur Lefin de course de
moteur sont préréglée à l'usine sur une position moyenne ! Une fois le montage terminé,
supprimez ce préréglage puis réglez correctement la fin de course du moteur sur place !
Motor/
moteur
Zip (Option/Optie)
