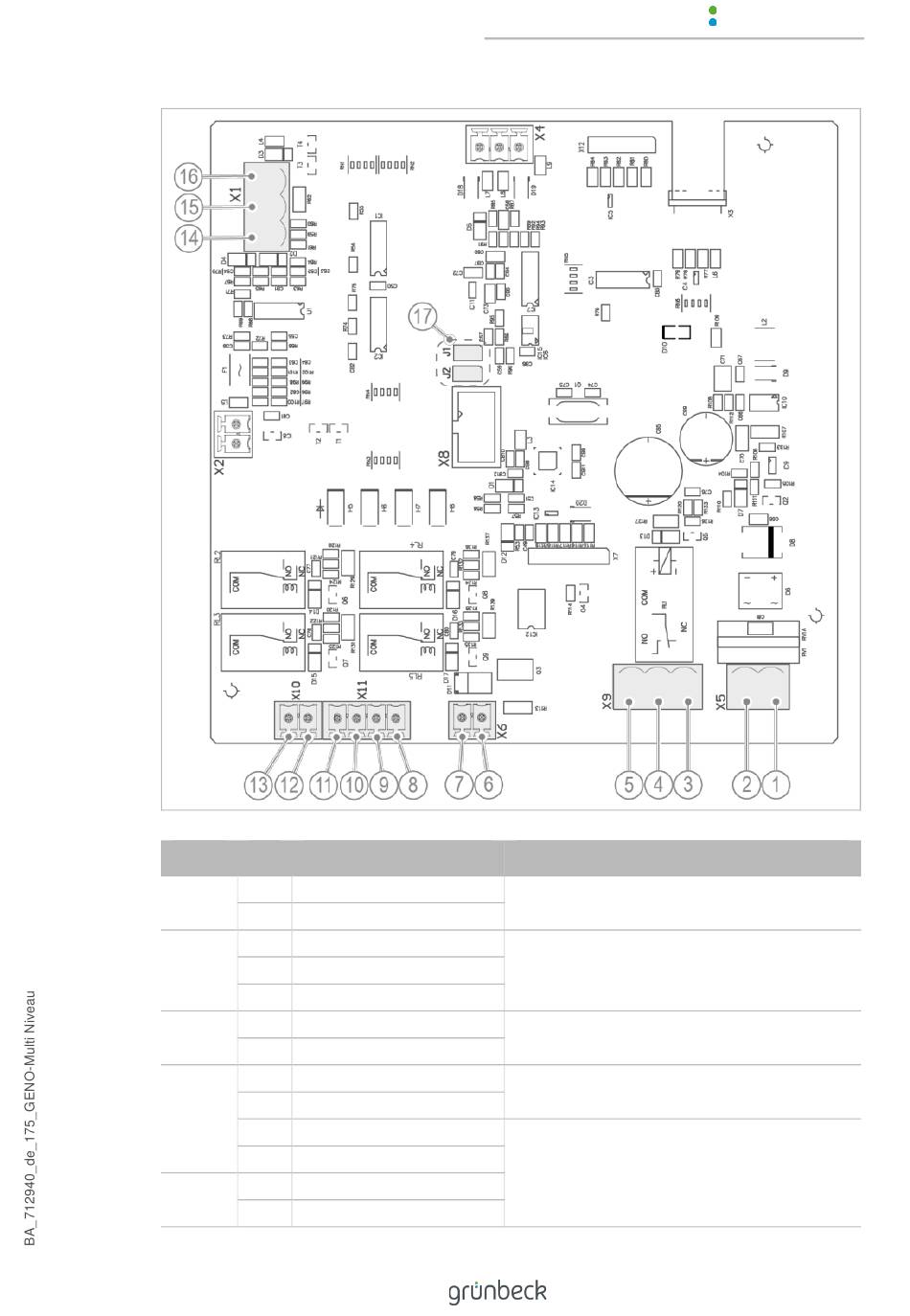

Pos.
Kl.
Funktion / Farbe
X5
1
L / schwarz (BK)
2
N / blau (BU)
X9
3
Öffner N.C.
4
Schließer N.O.
5
Wurzel
X6
6
Magnetventil MV
7
Magnetventil MV
X11
8
Pegel d
9
Wurzel d
10
Pegel c
11
Pegel b
X10
12
Pegel a
Wurzel a – c
13
Bemerkung
Spannungsversorgung 24 V/50 Hz
Alarmkontakt, Kontaktbelastbarkeit
230 V~ / 1 A
Magnetventil Nachspeisung 24 V~ /
max. 14 VA (stromlos geschlossen)
Programmierbare Kontakte
Programmierbare Kontakte a – c
sind galvanisch getrennt von d
